Analizador de Redes Vectorial para Sitio en Kit, Analizador de Espectro, SWR, RL y FDR, 100 kHz-1500 MHz, Puerto de Salida Dual - N Hembras.

$116,792.10MXN

IVA incluido · precio de referencia, sujeto a existencia

Existencia por confirmar

La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.

Precio sujeto a cambio sin previo aviso. Última actualización: 2 de septiembre de 2026, 12:00 h · Tipo de cambio $17.05 MXN/USD.

Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.

Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEITransferencia

Ficha técnica

No. de parte	6050-5150
SKU Mercax	167069
Marca	AEA
Categoría	Herramientas, Ferretería y Material Eléctrico › Medición, Prueba e Inspección › Equipo de Prueba RF y Analizadores de Espectro
Peso	1 kg
Clave de producto SAT	41113700

Los datos técnicos completos están en la descripción.

Descripción

Analizador de Redes Vectorial en Kit para Sitio

El Analizador de Sitio VNA viene dispuesto con juego completo de puertos de medición S11 y S21 para aplicarse en mediciones como Analizador de Redes Vectorial, Analizador de Espectro, Generador de Rastreo, FDR (Reflectómetro en el Dominio de Frecuencia), SWR y Pérdida por Retorno.

Cuenta con pantalla retro-iluminada a todo color con una excelente legibilidad a la luz del día
50 espacios de memoria para guardar gráficos y recuperarlos en el Analizador de Sitio o cargarlos en una PC con el software 'Site Analyzer PC Vision'™ (incluido)
Incluye baterías re-emplazables de 'AA' NiMH para 4 horas de funcionamiento continuo
Menús de fácil navegación, configuraciones de color y pantallas gráficas de medición personalizadas por el usuario
El analizador de sitios VNA contiene líneas límite seleccionables por el usuario y un botón reversible a la vista para seleccionarlo como medidor de SWR / Pérdida de Retorno y localizar el mejor SWR o Pérdida por Retorno de las antenas
Su facilidad de operación hace flexible al Analizador 'Liberator' tanto para el principiante como a nivel ingeniero el usarlo con un mínimo de entrenamiento
Las comunicaciones a PC se realizan a través de USB-2 (cable incluido)
El soporte técnico incluye: capacitación de usuario PPT (.ppt) y soporte técnico gratuito durante la vida útil del instrumento

Especificaciones

Analizador de Redes Vectorial, SWR, Pérdida por Retorno, FDR, Analizador de Espectro, Magnitud Z, Ángulo Z, Magnitud Gamma y Ángulo Gamma
Rango de frecuencia: 100 kHz - 1500 MHz
Sintonización / Resolución de pantalla: 1 kHz
Frecuencia de Actualización: 2.5 veces / segundo
Pantalla de frecuencia: 250 puntos
Velocidad de medición: 5 ms / punto de datos
Mediciones FDR: DTF, final del cable y RL de Antena
Rango FDR: 0 a > 5000 ft (0 a > 1524 m)
Resolución Mínima: 0.5% de la escala
Exactitud FDR: 0.5% de la escala
Potencia de salida: ~ 0 dBm @ 50 Ohm
Rango de potencia de entrada: -100 dBm a +30 dBm
Rango de impedancia: 10 a 1000 ohm, por fábrica 50
Escalas de impedancia del diagrama: 8 escalas de 10 a 2 K ohm
Formatos de impedancia (S11): Resistencia, Reactancia, Z Total
Precisión de impedancia: +/- 1 Ohm
Escalas de trazado de ángulo de fase: +/- 5 a +/- 180 grados
Formatos de ganancia (S21): Log, Linear ó Fase
Precisión de ganancia: +/- 1 dB
Resolución del Analizador de Espectro: 30 kHz - 3 MHz
Conectores de RF: Tipo 'N' hembras
Requisitos de alimentación: 13.8-20 Vcc a 800 mA mín. ó 8 AA NiMH, o Alcalina
Tamaño: 216 mm x 109 mm x 57 mm
Peso: 1 kilogramo, con estuche y baterías
Garantía: 2 años

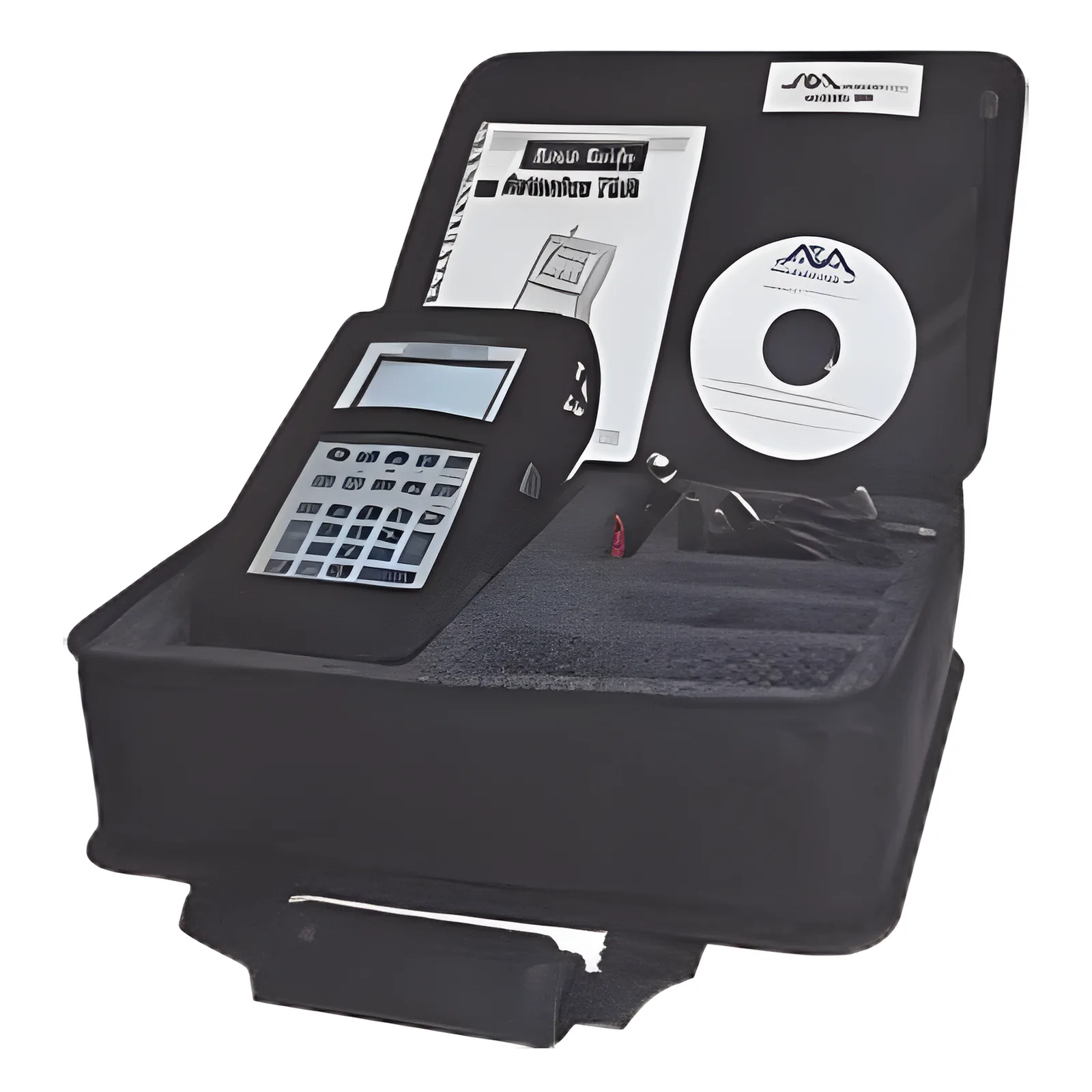

Artículos incluidos

Analizador de sitio VNA
8 baterías 'AA' de NiMH (instaladas)
Estuche para cinturón con correa al hombro removible
Cable USB
Adaptador de CA
Guía de inicio rápido
Guía Básica
Estuche de Transporte ligero
Adaptador de Recarga CD Vehicular
Juego de Terminales de 3-vías (Abierto, Corto y Carga de 50 Ohm)
Adaptador 'N' a BNC
Manual de operaciones en CD
Entrenamiento PPT (.ppt)
Software 'Site Analyzer PC Vision'

Características

Líneas límite seleccionables por usuario para sintonizar de un vistazo en el modo SWR / Pérdida por Retorno
La sintonización automática con un solo botón localiza el mejor SWR o Return Loss de la antena
Analizador de Espectro con Generador de Rastreo
Visualización de doble escala en el modo Generador de Rastreo
Reflectómetro de Dominio de Frecuencia (FDR)
Medición de Pérdida por Retorno y Falla a Distancia en una prueba para evaluar el desempeño del cable y la Antena como un sistema completo
Formatos de Impedancia Resistencia y Reactancia
Software Site Analyzer PC Vision™ y cable USB-2 incluidos
Operación completa del instrumento a través del software PC Vision
La memoria interna puede contener hasta 50 espacios y configuraciones
Pantalla de color retroiluminada VGA de un cuarto (combinación de colores seleccionable por el usuario)
Pantalla numérica grande en modo CW

Beneficios

Pruebas económicas del sistema de antenas multifunción
Fácil Ajuste de Duplexers y Filtros Notch
Tiempo de respuesta muy rápido en modo de visualización gráfica
Guarde, recupere y cargue los resultados de la prueba en una PC
Cambie rápidamente entre VNA, SWR y Return Loss
Los colores se pueden personalizar para una mejor visualización
El diseño 'Belt Friendly' hace que sea fácil de llevar en el sitio
Tiene la opción 'Cable nulo' para eliminar el cable de prueba o la línea de alimentación
Las baterías NiMH totalmente recargables son comercialmente reemplazables
