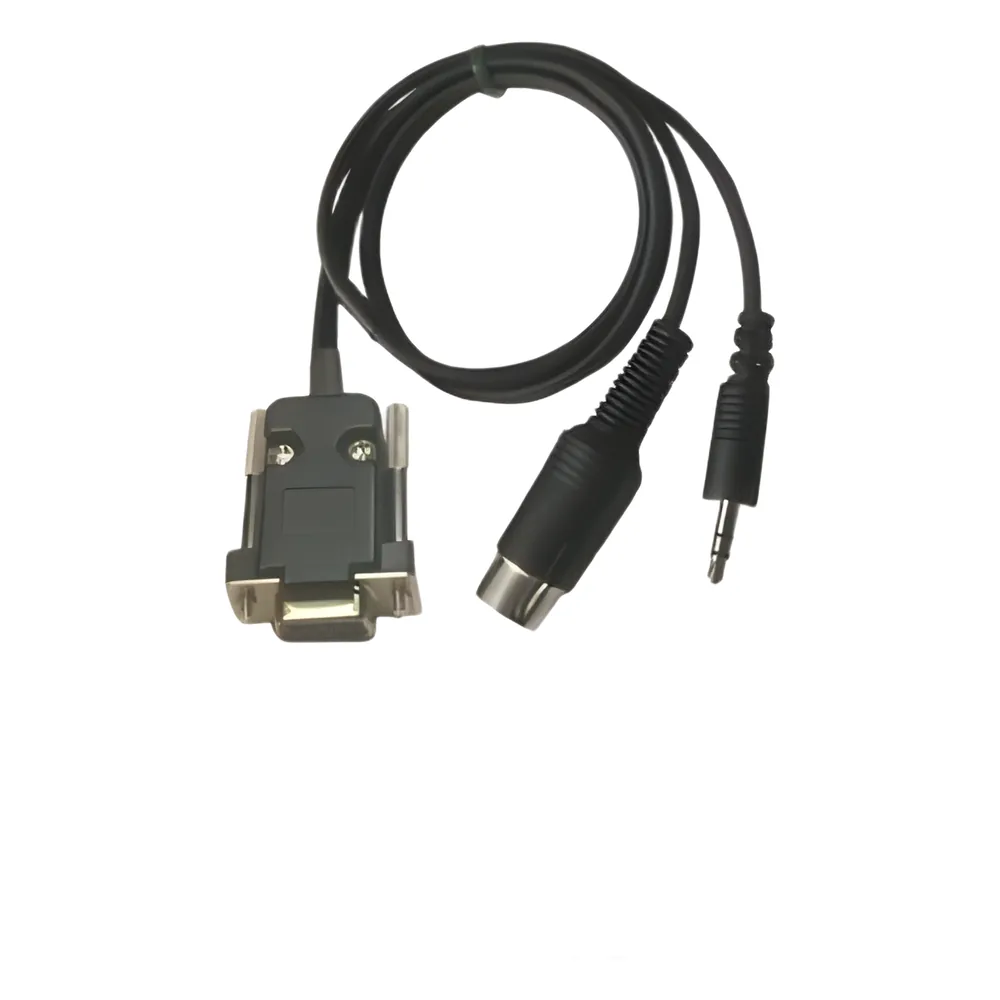

Arnés para conexión con radio ICOM ICF121/221 (conector 11 pines) a tarjeta ECHOR100 o DM3.

Name: Arnés para conexión con radio ICOM ICF121/221 (conector 11 pines) a tarjeta ECHOR100 o DM3.
Brand: SYSCOM
SKU: 19577

$400.96MXN

IVA incluido · precio de referencia, sujeto a existencia

Existencia por confirmar

La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.

Preguntar disponibilidad por WhatsApp

Precio sujeto a cambio sin previo aviso. Última actualización: 2 de septiembre de 2026, 18:00 h · Tipo de cambio $17.05 MXN/USD.

Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.

Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEITransferencia

Ficha técnica

No. de parte	IRR-15S
SKU Mercax	19577
Marca	SYSCOM
Categoría	Radiocomunicación › Accesorios para ICOM › Accesorios Generales
Peso	0.24 kg
Clave de producto SAT	26121600

Los datos técnicos completos están en la descripción.

Descripción

Arnés para conexión entre radios móviles ICOM y sistemas simplex como ECHO-R100 y EDM-3. Interfaz de conexión entre dispositivos con conector J-5 de accesorios y conector DB-15.

Asignación de Pines

1. Rojo: +VCC (pines 1 y 2)
2. Amarillo: Tono (pin 4)
3. Naranja: COR (pin 6)
7. Verde: Audio RX (DISC) (pin 8)
9. Azul: Audio TX (MIC) (pin 5)
10. Negro: Tierra (pines 9 al 15) (Malla)
11. Blanco: PTT (pin 7)
NC: (pin 3)
Resistencia: 100K, ¼ W (pines 1 y 6)

Pin Assignment

1. Red: +VCC (pins 1 and 2)
2. Yellow: Tone (pin 4)
3. Orange: COR (pin 6)
7. Green: RX Audio (DISC) (pin 8)
9. Blue: TX Audio (MIC) (pin 5)
10. Black: Ground (pins 9 to 15) (Foil)
11. White: PTT (pin 7)
NC: (pin 3)
Resistor: 100K, ¼ W (pins 1 and 6)
