WAGO

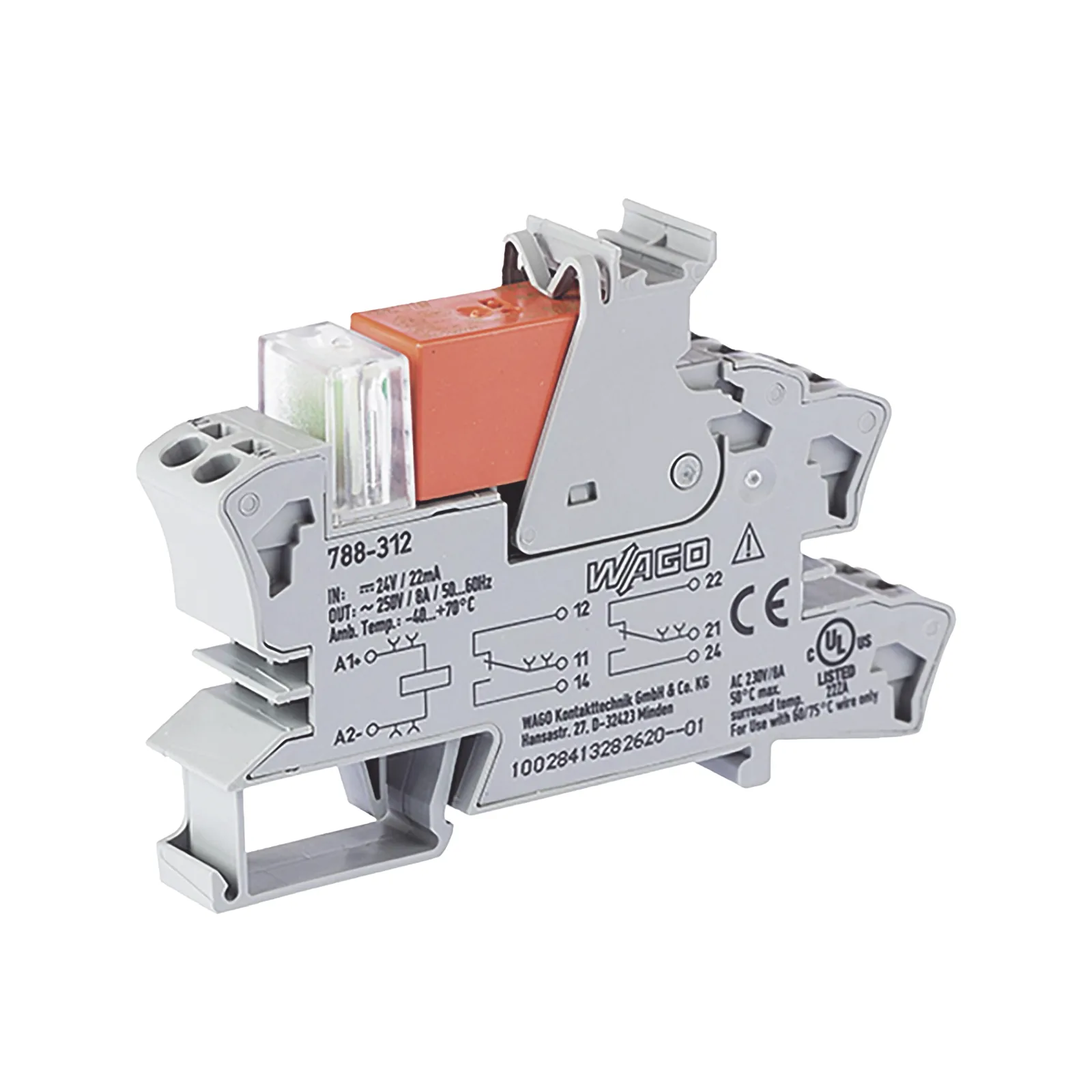

Módulo con Relé / 24 VCC / 2 Inversores / 8 A Corriente Continua / Montaje Riel DIN 15 mm / Indicador LED Rojo / Push-in CAGE CLAMP

$400.82MXN
IVA incluido · precio de referencia, sujeto a existencia
Descontinuado
Consultar disponibilidad por WhatsApp
Precio sujeto a cambio sin previo aviso. Última actualización: 29 de julio de 2026, 14:00 h · Tipo de cambio $17.59 MXN/USD.
Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.
Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.
Factura disponibleSolicítala con tu compra.
SPEITransferencia

Ficha técnica

No. de parte788-312
SKU Mercax226934
MarcaWAGO
CategoríaIndustria / BMS/ Robots › Controladores › Módulos
Peso0.46 kg
Clave de producto SAT32151703

Los datos técnicos completos están en la descripción.

Descripción

WAGO modelo: 788-312

Módulo con relé industrial de alta precisión diseñado para aplicaciones de control eléctrico con tensión nominal de 24 VCC. Este dispositivo cuenta con dos inversores independientes que permiten el control de circuitos de carga con capacidad de corriente continua de hasta 8 A. Fabricado con tecnología Push-in CAGE CLAMP® para conexiones rápidas y seguras, incluye indicador LED rojo para visualización de estados operativos. El diseño compacto de 15 mm de ancho permite montaje eficiente en riel DIN-35, ideal para instalaciones en cuadros eléctricos y paneles de control industriales donde el espacio es limitado.

Características Generales

  • Tensión Nominal: 24 VCC
  • Número de Inversores: 2
  • Corriente Continua: 8 A
  • Ancho de Montaje: 15 mm (0.591 in)
  • Indicador de Estado: LED Rojo
  • Tecnología de Conexión: Push-in CAGE CLAMP®
  • Material de Contacto: AgNi 90/10
  • Montaje: Riel DIN-35
Circuito de Control
  • Tensión Nominal de Entrada: 24 VCC
  • Rango de Tensión: ±10%
  • Corriente Nominal de Entrada: 19 mA
  • Tiempo de Establecimiento: 8 ms (típico)
  • Tiempo de Caída: 13 ms (típico)
  • Duración de Rebote: 10 ms (típico)
  • Frecuencia de Conmutación: 6 min⁻¹ (con carga) / 1200 min⁻¹ (sin carga)
Circuito de Carga
  • Corriente Límite de Servicio Continuo: 8 A
  • Corriente de Irrupción (Resistiva): 15 A / 4 s (máx.)
  • Tensión de Conmutación: 250 V AC (máx.)
  • Potencia de Conmutación: 2000 VA AC (resistiva)
  • Capacidad de Conmutación: AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V
  • Carga Mínima Recomendada: 12 V / 10 mA
  • Vida Eléctrica: 10,000 operaciones (NO; carga resistiva; 23°C)
  • Vida Mecánica: 30,000,000 operaciones
Físicas y Eléctricas
  • Alimentación: 24 VCC
  • Temp. Operación: -40°C a +70°C (-40°F a +158°F)
  • Temp. Almacenamiento: -40°C a +70°C
  • Grado de Protección: IP20
  • Tensión Asignada: 250 V
  • Tensión de Choque: 4 kV
Conexiones
  • Tecnología: Push-in CAGE CLAMP®
  • Conductor Rígido: 0.34 - 2.5 mm² (22 - 14 AWG)
  • Conductor Flexible: 0.34 - 2.5 mm² (22 - 14 AWG)
  • Longitud de Pelado: 9-10 mm (0.35-0.39 in)
  • Sección Transversal: 2.50 mm²
Seguridad y Normativas
  • Rigidez Dieléctrica Control/Carga: 5 kVrms (CA, 1 min)
  • Rigidez Dieléctrica Contacto Abierto: 1 kVrms (CA, 1 min)
  • Rigidez Dieléctrica Carga/Carga: 2.5 kVrms (CA, 1 min)
  • Normas: EN 61010-2-201, EN 61810-1, EN 61373, UL 508
  • Certificación UL: E175199 Vol.1 Sec.6
  • RoHS: Compliant, No Exemption
