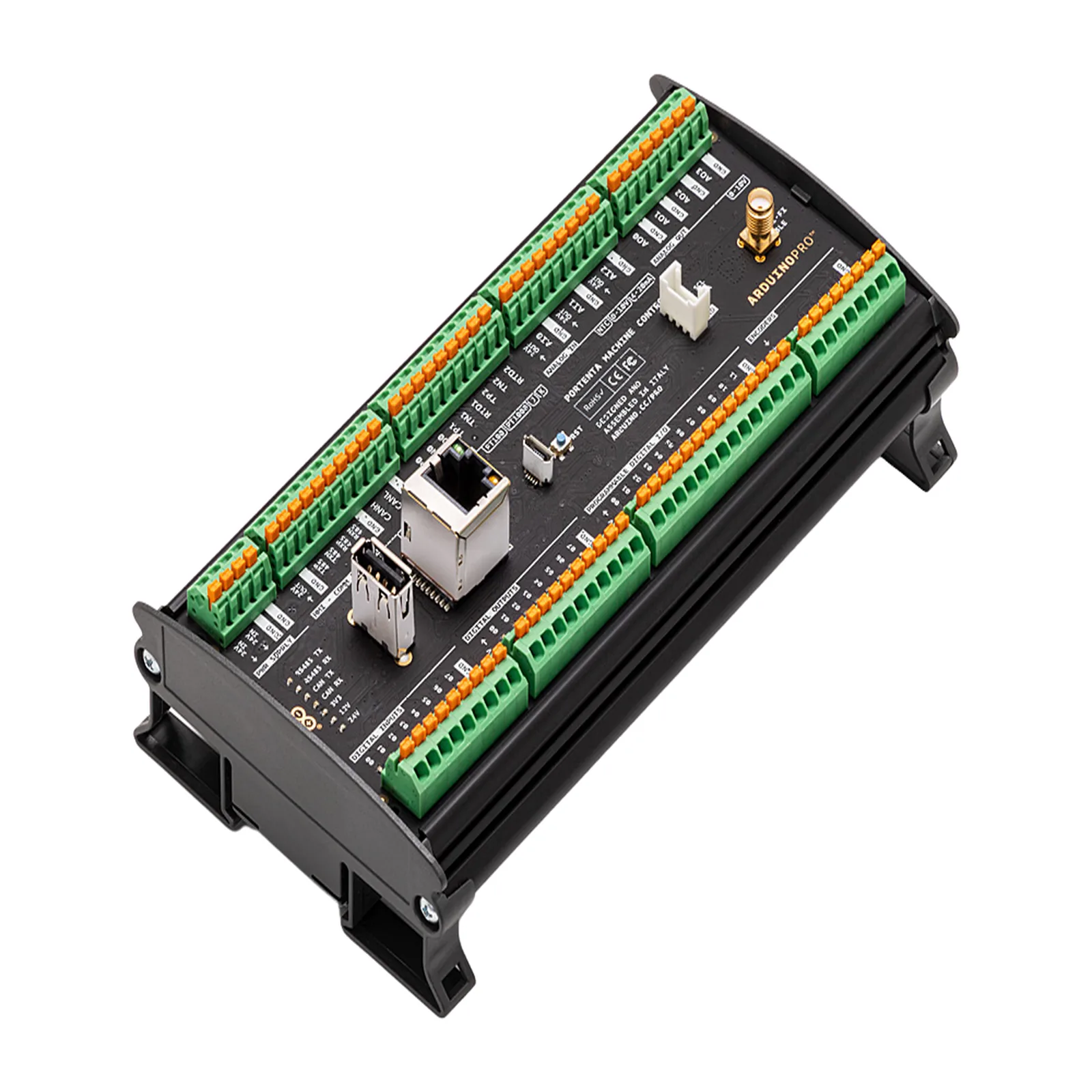

Controlador Industrial Arduino Portenta Machine Control / STM32H747XI Dual Cortex / 24V DC / 8 Entradas Digitales / 8 Salidas Digitales / 12 I/O Programables / 3 Entradas Analógicas / 4 Salidas Analógicas / 3 Canales Temperatura / CAN / Ethe

Name: Controlador Industrial Arduino Portenta Machine Control / STM32H747XI Dual Cortex / 24V DC / 8 Entradas Digitales / 8 Salidas Digitales / 12 I/O Programables / 3 Entradas Analógicas / 4 Salidas Analógicas / 3 Canales Temperatura / CAN / Ethe
Brand: ARDUINO LLC
SKU: 231422

$8,661.91MXN

IVA incluido · precio de referencia, sujeto a existencia

Existencia por confirmar

La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.

Preguntar disponibilidad por WhatsApp

Precio sujeto a cambio sin previo aviso. Última actualización: 29 de julio de 2026, 14:00 h · Tipo de cambio $17.59 MXN/USD.

Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.

Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEITransferencia

Ficha técnica

No. de parte	AKX-00032
SKU Mercax	231422
Marca	ARDUINO LLC
Categoría	Industria / BMS/ Robots › Controladores › PLC
Peso	0.19 kg
Clave de producto SAT	32151707

Los datos técnicos completos están en la descripción.

Descripción

Arduino PLC + Industrial IoT

Arduino® Portenta Machine Control

Controlador y micro PLC industrial de alta potencia alimentado a 24V DC. Diseñado para habilitar la recolección de datos en tiempo real, cómputo en el borde (edge computing) con mínima latencia y control avanzado en entornos de automatización industrial e Industria 4.0.

✓ Dual Cortex® M7/M4 hasta 480 MHz ✓ 8 Entradas / 8 Salidas Digitales ✓ RS-232/422/485 y CAN Bus ✓ Wi-Fi y Bluetooth® LE Integrados

Especificaciones Técnicas

Procesador y Memoria

• Microcontrolador dual STM32H747XI.
• Núcleo Arm® Cortex®-M7 hasta 480 MHz.
• Núcleo Arm® Cortex®-M4 hasta 240 MHz.
• Memoria: 2 MB Flash, 1 MB RAM.
• Almacenamiento: 8 MB SDRAM, 16 MB QSPI Flash.
• Elemento seguro criptográfico NXP SE0502.

Entradas Industriales

• 8 entradas digitales (0-24V DC).
• Divisor de resistencia integrado de 680 kΩ / 100 kΩ.
• 3 entradas analógicas configurables por software.
• Modos de entrada analógica: 0-10V / 4-20mA / NTC.
• Referencia de voltaje integrada de 3V (REF3330).
• Resolución ADC configurable de 12 a 16 bits.

Salidas de Potencia

• 8 salidas digitales de 24V DC (High-side switches).
• Límite de corriente de 0.6A nominal (hasta 0.9A máx).
• Protección contra contragolpe inductivo (Schottky 60V/2A).
• 4 salidas analógicas independientes (0-10V DC).
• Corriente máxima de salida de 20mA por canal.
• Salida analógica 2 optimizada para PWM de alta frecuencia.

E/S Especiales y Control

• 12 canales digitales programables adicionales de E/S.
• 2 canales independientes para Encoders ABZ (0-24V DC).
• 3 canales de temperatura configurables por software.
• Soporta Termopares K/J (MAX31855) y PT100 (MAX31865).
• Comportamiento ante sobrecorriente: Latch o Retry.
• Reloj en tiempo real (RTC) con supercondensador (48+ hrs).

Comunicaciones

• Puerto serie configurable: RS-232, RS-422 o RS-485.
• RS-485 configurable en Half Duplex o Full Duplex.
• CAN Bus de alta velocidad (TJA1049T) hasta 5 Mbit/s.
• Puerto Ethernet 10/100 Mbps con soporte Auto-MDIX.
• Conector USB-A Full Speed y Micro-USB Type B.
• Puerto I2C con conector Grove y pull-ups de 10 kΩ.

Alimentación y Físico

• Voltaje de alimentación: 24V DC ± 20%.
• Protección contra inversión de polaridad en entrada.
• Diodos de protección ESD en todas las entradas y salidas.
• Salidas auxiliares de 24V para sensores con fusibles PTC.
• Dimensiones del módulo: 170 mm x 90 mm x 50 mm.
• Diseñado para montaje industrial en riel DIN estándar.

Tutoriales y Casos de Uso Técnicos

Monitoreo Térmico con Modbus TCP

Nota de aplicación práctica para enlazar el Portenta Machine Control con un micro PLC Arduino Opta™. Muestra cómo leer temperaturas mediante termopares tipo K en el entorno industrial.

Ver Guía de Aplicación →

Integración de Sensores PT100

Guía de cableado técnico detallado y programación paso a paso. Aprende a conectar sensores RTD (PT100) de 2 y 3 hilos o termopares a los canales dedicados del módulo, dentro del Arduino PLC IDE.

Ver Tutorial Técnico →
