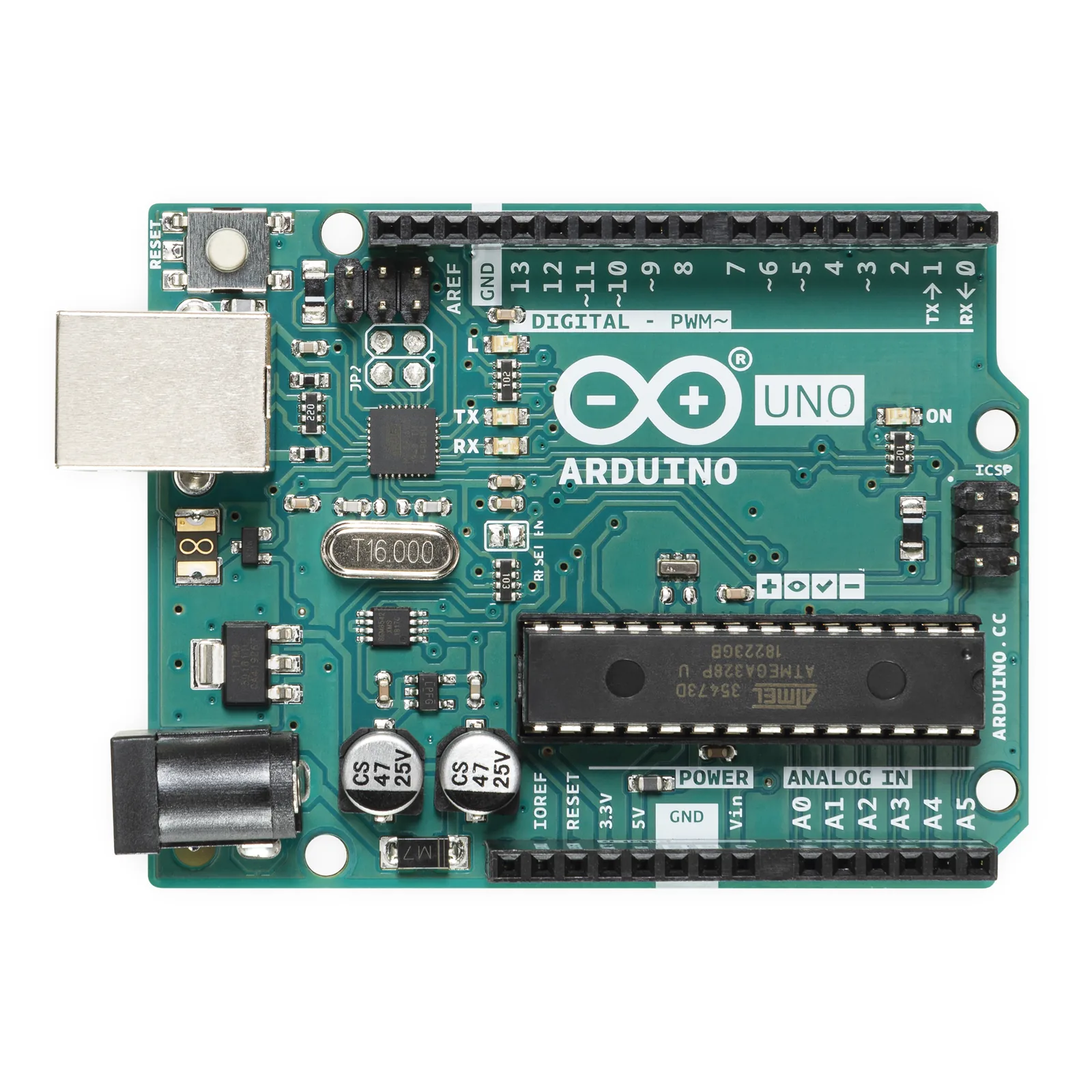

Procesador Principal

• Microcontrolador Microchip ATmega328P.
• Arquitectura CPU RISC AVR de 8 bits.
• Frecuencia de reloj de operación de hasta 16 MHz.
• Watchdog Timer con oscilador independiente en chip.
• Comparador Analógico (AC) integrado con entrada escalable.
• Modos de interrupción y despertar por cambio de pin.

Procesador de Comunicación

• Coprocesador secundario ATmega16U2.
• Microcontrolador AVR de 8 bits de alto rendimiento.
• Dedicado de fábrica a la gestión del puente USB-a-Serie.
• Memoria del puente: 16 kB Flash ISP y 512B SRAM.
• Interfaz debugWIRE para depuración en el chip.
• Comunicación transparente sin necesidad de drivers externos.

Memoria del Sistema

• Memoria Flash para almacenamiento de bocetos: 32 kB.
• Memoria volátil de ejecución SRAM interna: 2 KB.
• Memoria de datos persistente no volátil EEPROM: 1 kB.
• Retención segura de variables críticas sin alimentación.
• Arquitectura optimizada para lectura de registros.
• Consumo de memoria optimizado de grado industrial.

Entradas y Salidas Digitales

• 14 pines digitales de Entrada/Salida de propósito general.
• 6 canales independientes de modulación PWM.
• Pines PWM ideales para control de motores y atenuación.
• Dos temporizadores/contadores de 8 bits independientes.
• Un temporizador/contador avanzado de 16 bits.
• Registro de periodo y canales de comparación dedicados.

Interfaces de Comunicación

• 1 puerto USART con generador de baudios fraccional.
• Puerto UART mapeado a los pines físicos D0 (RX) y D1 (TX).
• 1 bus Serial Peripheral Interface (SPI) integrado.
• Bus I2C de modo dual (Controlador/Periférico).
• Líneas I2C duplicadas junto al pin de referencia AREF.
• Compatibilidad nativa con múltiples sensores esclavos.

Alimentación y Rangos Eléctricos

• Rango de voltaje de entrada máximo (VIN): 6 V a 20 V.
• Conector de alimentación tipo barrel jack de 2.1 x 5.5 mm.
• Voltaje de entrada máximo desde puerto USB: 5.5 V.
• Regulador de voltaje SPX1117M3 de 5V integrado.
• Línea de salida de bajo voltaje de 3.3V incorporada.
• Circuitos integrados de protección POR (Power On Reset) y BOD.

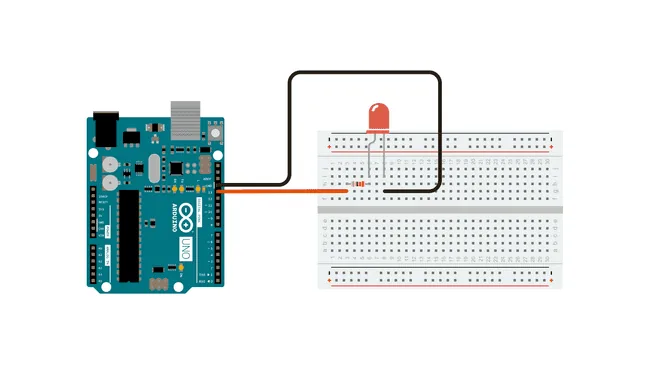

Primeros Pasos: Control de LED (Blink)

El ejemplo clásico y fundamental de inicio en el ecosistema. Muestra paso a paso cómo programar el procesador principal para encender y apagar el LED de diagnóstico integrado en la placa en intervalos de un segundo.

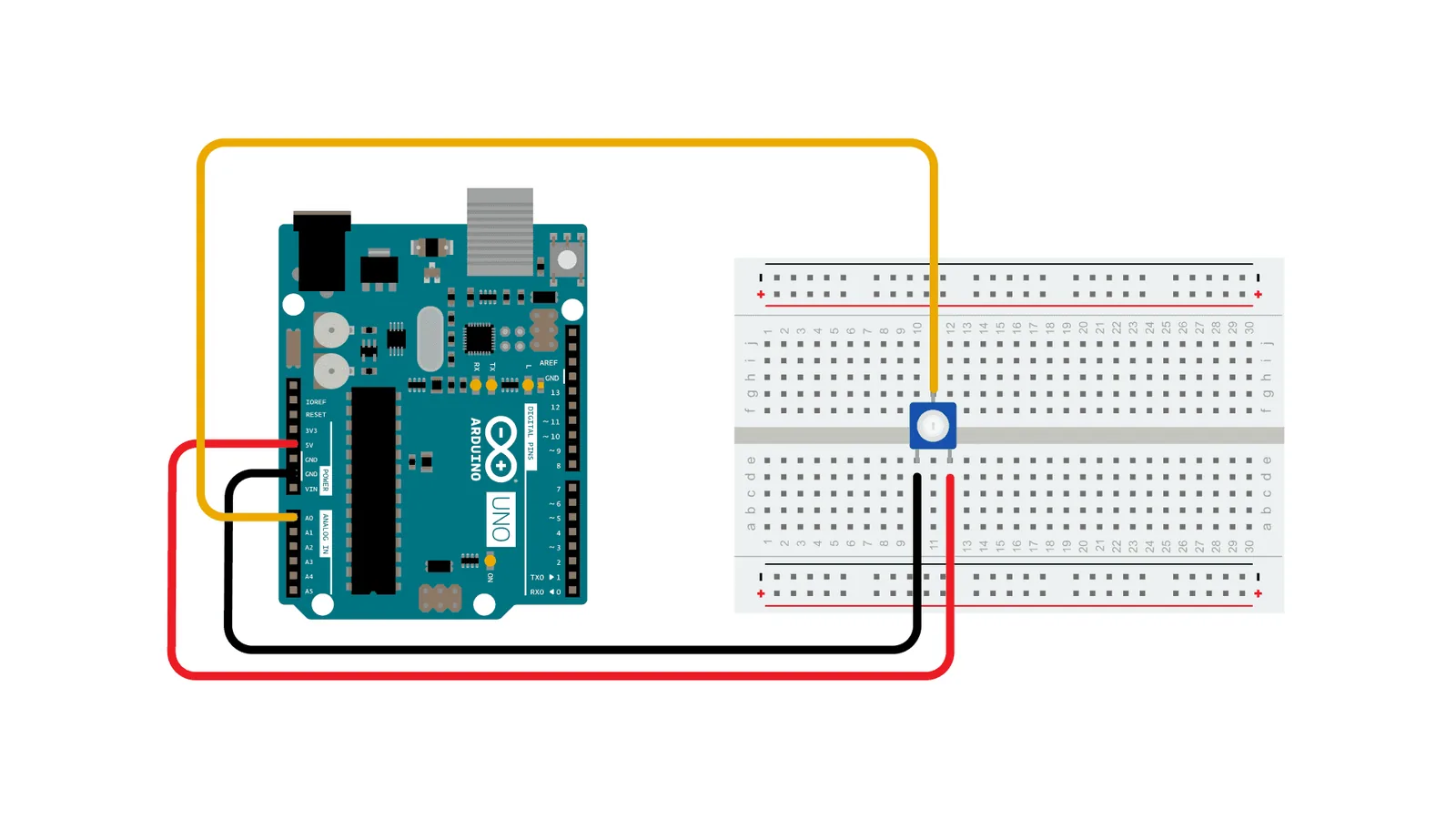

Lectura de Voltaje Analógico

Aprende a capturar señales del mundo real usando las entradas analógicas (A0-A5). Este tutorial enseña cómo mapear la resistencia variable de un sensor o potenciómetro y visualizar los valores de voltaje medidos en el monitor serie.

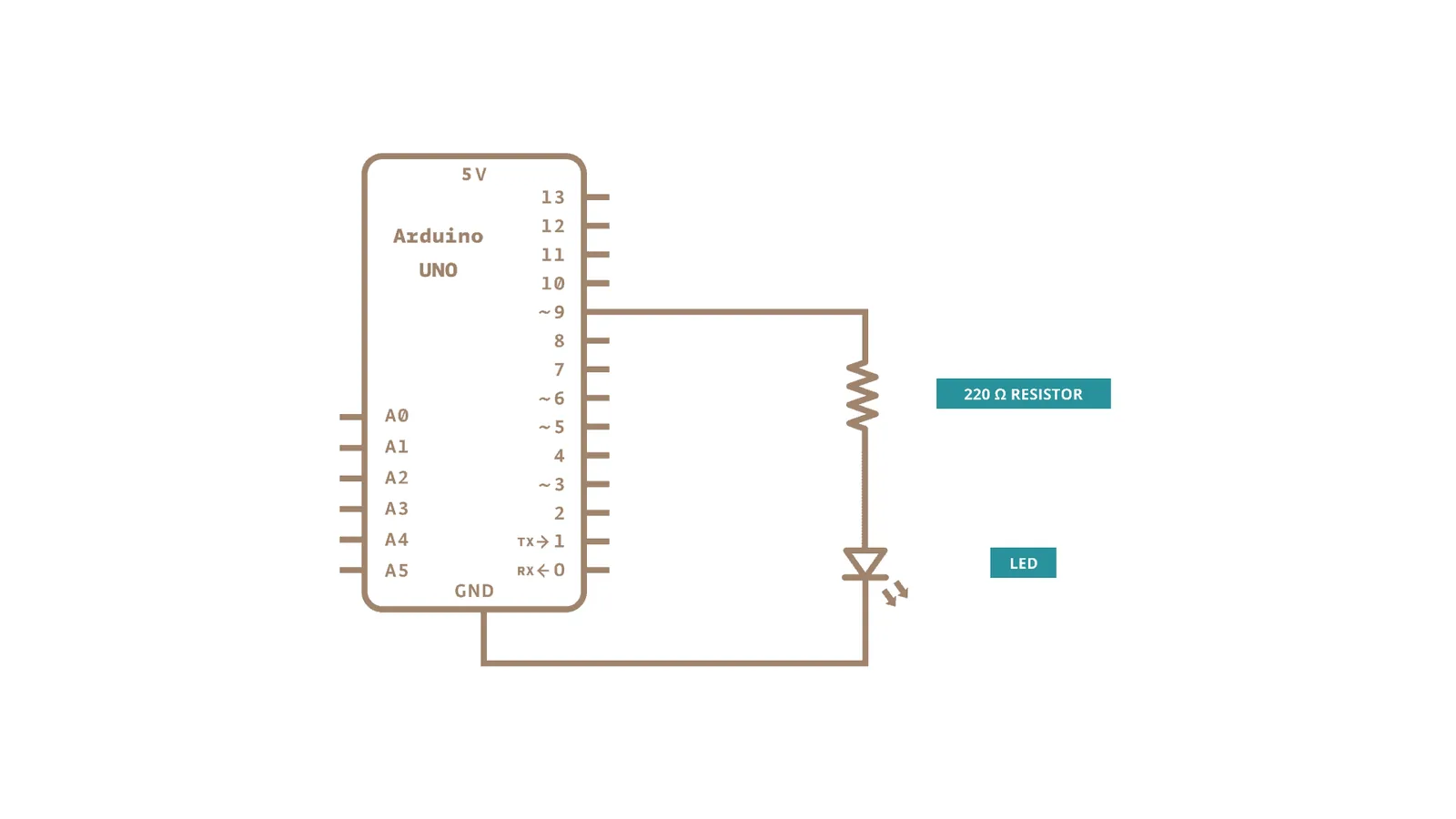

Atenuación Analógica con PWM (Fade)

Usa los canales de modulación por ancho de pulsos (PWM) para emular salidas analógicas intermedias. En este tip técnico aprenderás a incrementar y desvanecer gradualmente la intensidad de luz o controlar cargas de potencia.

Ver recurso complementario Fade
