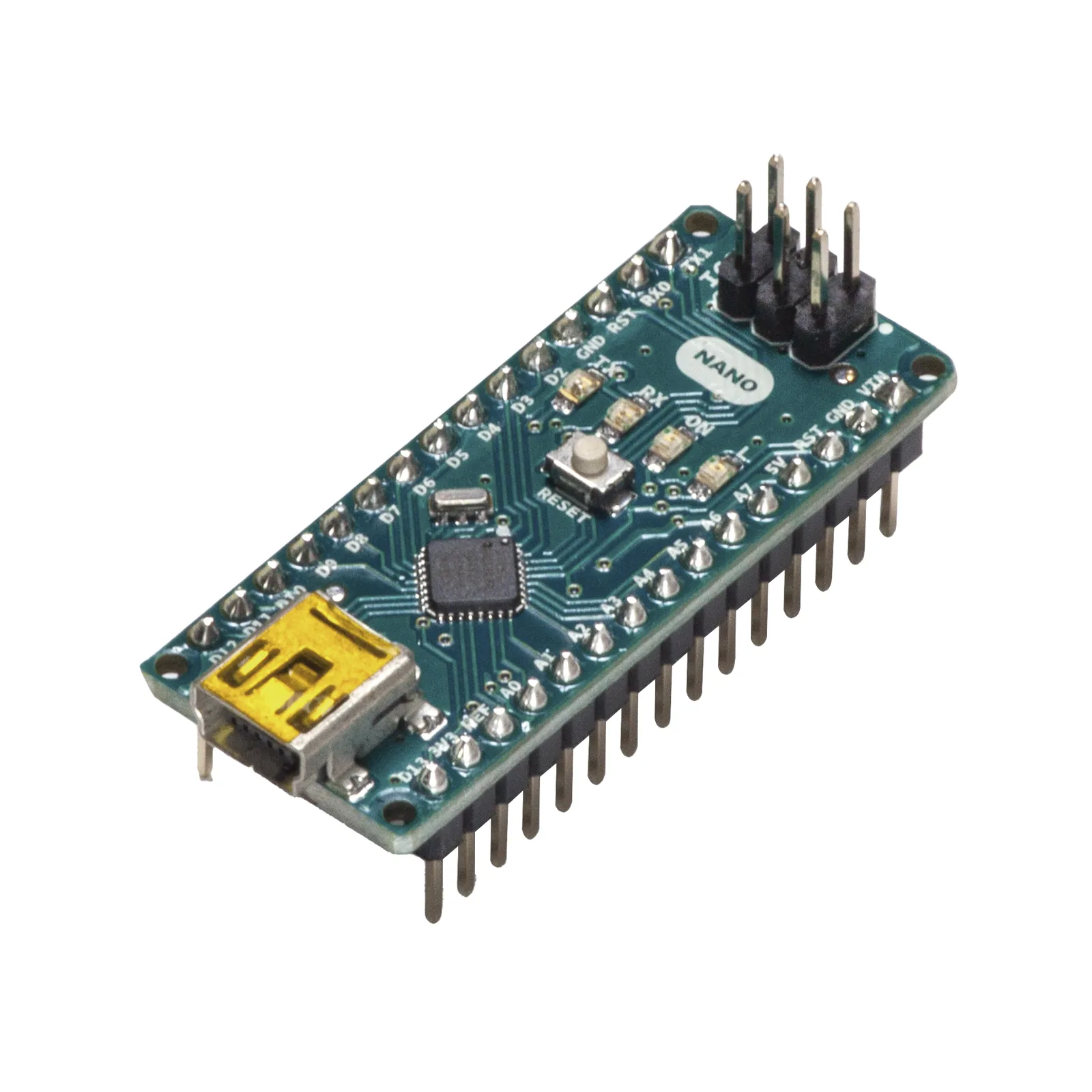

Microcontrolador Arduino Nano / ATmega328 16 MHz / 20 Digital I/O + 8 Analógico / Mini-USB / Compatible IDE Arduino / Breadboard-Friendly / Maker Projects

Name: Microcontrolador Arduino Nano / ATmega328 16 MHz / 20 Digital I/O + 8 Analógico / Mini-USB / Compatible IDE Arduino / Breadboard-Friendly / Maker Projects
Brand: ARDUINO LLC
SKU: 231436

$728.44MXN

IVA incluido · precio de referencia, sujeto a existencia

Existencia por confirmar

La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.

Preguntar disponibilidad por WhatsApp

Precio sujeto a cambio sin previo aviso. Última actualización: 29 de julio de 2026, 14:00 h · Tipo de cambio $17.59 MXN/USD.

Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.

Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEITransferencia

Ficha técnica

No. de parte	A-000005
SKU Mercax	231436
Marca	ARDUINO LLC
Categoría	Industria / BMS/ Robots › Accesorios › Misceláneos
Clave de producto SAT	32151707

Los datos técnicos completos están en la descripción.

Descripción

Arduino Maker + Embedded Prototyping

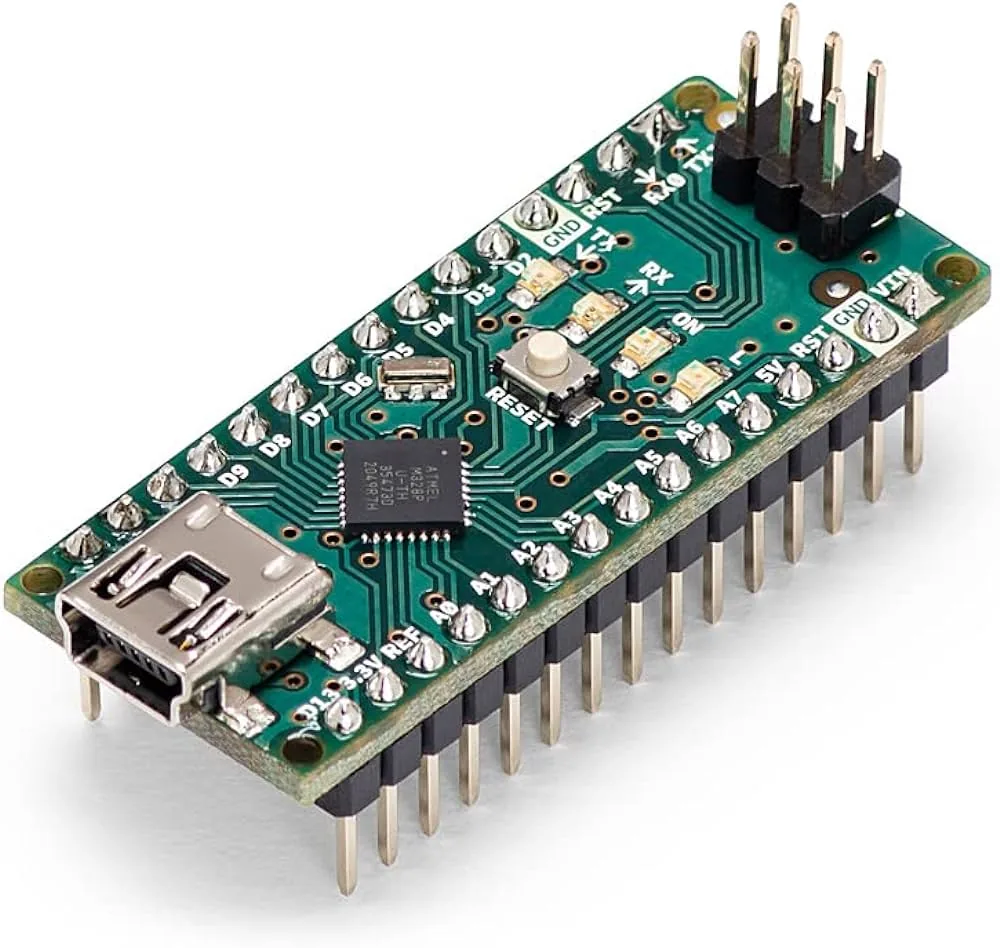

Arduino® Nano

La tarjeta clásica por excelencia para el prototipado compacto y amigable con protoboards. Diseñada con un factor de forma minimalista, ofrece un conjunto completo de interfaces de comunicación y pines analógicos/digitales ideales para proyectos de robótica, sistemas de seguridad y soluciones de automatización integradas.

✓ Microcontrolador ATmega328 de 8 bits ✓ Diseño Ultra Compacto para Protoboard ✓ 20 Pines Digitales e Interfaz UART TTL ✓ 8 Canales de Entrada Analógica Nativos

Especificaciones Técnicas

Procesador y Rendimiento

• Microcontrolador de alto rendimiento ATmega328.
• Procesador robusto de arquitectura AVR de 8 bits.
• Frecuencia de reloj estable operando a 16 MHz.
• Logra una capacidad de procesamiento de hasta 16 MIPS.
• Cuenta con 32 registros de trabajo de propósito general.
• Contador en Tiempo Real (RTC) con oscilador independiente.

Distribución de Memoria

• Memoria Flash total para código de programa: 32 kB.
• Espacio reservado para el bootloader integrado: 2 KB.
• Memoria volátil de alto rendimiento SRAM interna: 2 kB.
• Memoria de datos persistente no volátil EEPROM: 1 kB.
• Retención segura de parámetros críticos de calibración.
• Arquitectura de registros optimizada para baja latencia.

Pines de Entrada y Salida

• Ofrece un total de 20 pines de Entrada/Salida digitales.
• Incorpora 8 canales de Entrada Analógica independientes.
• Dispone de 6 canales dedicados para salida analógica PWM.
• Pines PWM ideales para control preciso de servomotores.
• Capacidad de configuración de interrupción en cambio de pin.
• Dos temporizadores de 8 bits y un temporizador de 16 bits.

Buses de Comunicación

• Interfaz serial USART programable por software integrada.
• Pines UART físicos dedicados: D0 (RX0) y D1 (TX1).
• Interfaz de bus serial SPI nativa en modo Maestro/Esclavo.
• Interfaz de comunicación I2C (TWI) de modo dual.
• Facilidad para encadenar sensores analógicos e industriales.
• Transmisión y puente de datos estable mediante chip FT232RL.

Gestión Eléctrica y Energía

• Alimentación dual flexible: Puerto USB o pin de entrada VIN.
• Entrada externa no regulada mediante pin VIN de 7 V a 15 V.
• Voltaje de entrada regulado mediante pin dedicado de 5 V.
• Regulador LDO LM1117IMPX-5.0 para la etapa principal.
• Regulador interno secundario que limita la salida a 3.3V.
• Líneas de poder protegidas frente a picos eléctricos.

Dimensiones y Modos Eco

• Dimensiones ultra compactas de grado maker: 43.2 x 18 mm.
• Formato adaptado de fábrica para montaje directo en protoboard.
• Múltiples modos de bajo consumo: Idle y Standby.
• Modos ADC Noise Reduction, Power-save y Power-down.
• Rango térmico de operación conservador: -40 °C a 85 °C.
• Puerto de conexión Mini-B USB de alta durabilidad física.

Características Clásicas del Hardware

Diseño Breadboard-Friendly

• Disposición lineal compacta optimizada para prototipado rápido.
• Permite insertar la tarjeta directamente en las rejillas centrales de cualquier protoboard estándar.
• Deja libres líneas laterales completas para cablear sensores y componentes externos cómodamente sin requerir bases extras.

Regulación Dual Eficiente

• El riel de entrada VIN procesa voltajes no regulados usando un regulador lineal LDO LM1117IMPX-5.0 dedicado.
• Incorpora un segundo paso de filtrado interno que estabiliza una salida independiente a 3.3V.
• Garantiza la integridad lógica y la protección eléctrica de los microchips esclavos de bajo voltaje conectados.

Monitoreo y Diagnóstico LED

• Dispone de diodos emisores de luz amarillos miniatura para un diagnóstico visual instantáneo.
• LEDs dedicados para supervisar el tráfico de los canales de comunicación de datos seriales TX y RX.
• Incluye un LED mapeado directamente al pin digital 13 de la placa para validaciones rápidas de código y depuración de fallas en campo.

Tutoriales y Notas de Aplicación Oficiales

Primeros Pasos con Arduino Nano

Guía oficial introductoria para configurar la placa clásica. Enseña paso a paso cómo instalar los controladores USB serie de fábrica, conectar el puerto Mini-B a tu computadora y cargar tu primer boceto intermitente básico.

Ver Documentación Base →

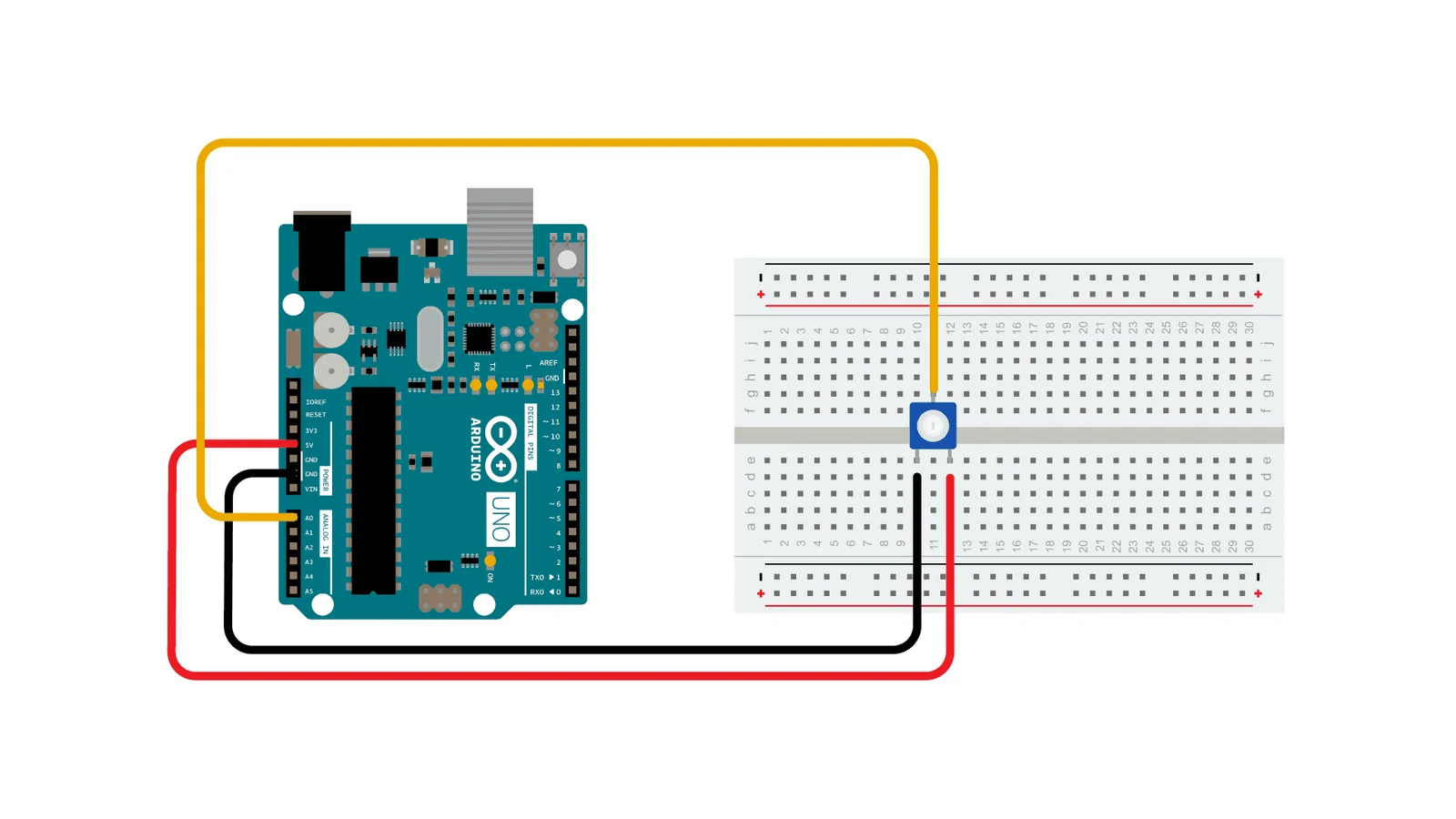

Lectura de Voltaje Analógico

Tip técnico para muestrear señales analógicas continuas utilizando los pines nativos A0 a A7 de la tarjeta. Muestra el código estructurado para convertir lecturas físicas en valores numéricos legibles en el monitor serial.

Ver Guía Analógica →

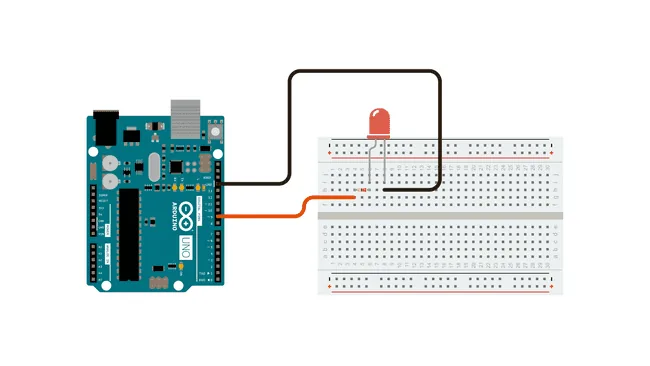

Modulación Analógica PWM (Fade)

Aprende a desvanecer la intensidad lumínica de un diodo o controlar cargas utilizando modulación por ancho de pulsos (PWM). El recurso enseña a emplear los registros de comparación síncronos de los temporizadores integrados.

Ver Tutorial de Desvanecimiento →
