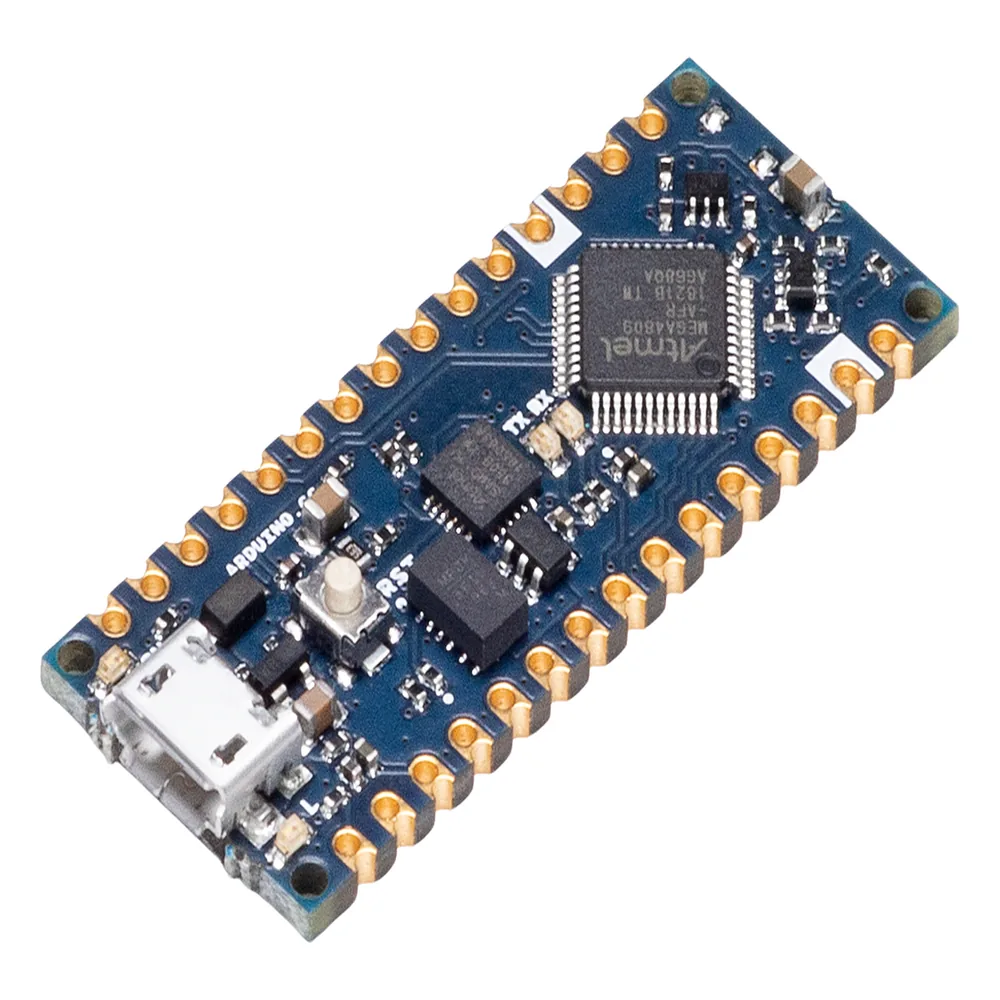

Placa de Desarrollo Arduino® Nano Every / Microcontrolador ATmega4809 AVR 20 MHz / USB-Serial Bridge ATSAMD11D14A / 48 KB Flash / 6 KB SRAM / Compatible 5V / Montaje DIP o SMT

Name: Placa de Desarrollo Arduino® Nano Every / Microcontrolador ATmega4809 AVR 20 MHz / USB-Serial Bridge ATSAMD11D14A / 48 KB Flash / 6 KB SRAM / Compatible 5V / Montaje DIP o SMT
Brand: ARDUINO LLC
SKU: 231438
Price: 443.43 MXN
Availability: Discontinued

$443.43MXN

IVA incluido · precio de referencia, sujeto a existencia

Descontinuado

Consultar disponibilidad por WhatsApp

Precio sujeto a cambio sin previo aviso. Última actualización: 29 de julio de 2026, 14:00 h · Tipo de cambio $17.59 MXN/USD.

Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.

Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEITransferencia

Ficha técnica

No. de parte	ABX-00028
SKU Mercax	231438
Marca	ARDUINO LLC
Categoría	Industria / BMS/ Robots › Accesorios › Misceláneos
Peso	0.5 kg
Clave de producto SAT	32151707

Los datos técnicos completos están en la descripción.

Descripción

Arduino Maker + Embedded Prototyping

Arduino® Nano Every

La evolución potente y económica del clásico Arduino Nano, optimizada para proyectos masivos y prototipos compactos. Completamente compatible con niveles lógicos de 5V, esta tarjeta duplica las capacidades de procesamiento tradicionales e introduce un puente USB avanzado de arquitectura ARM® junto a un factor de forma híbrido almenado.

✓ Procesador ATmega4809 de 20 MHz ✓ Reemplazo Directo Drop-In de 5V ✓ Memoria RAM de 6 KB y 48 KB Flash ✓ Formato SMT con Almenas Laterales

Especificaciones Técnicas

Procesador y Rendimiento

• Microcontrolador principal de 8 bits ATmega4809.
• Arquitectura de CPU AVR con frecuencia de hasta 20 MHz.
• Incorpora el avanzado Event System independiente de la CPU.
• Sistema de señalización predecible inter-periférico.
• Lógica personalizada configurable CCL integrada.
• Dispone de hasta cuatro tablas de búsqueda (LUT) programables.

Distribución de Memorias

• Memoria Flash del sistema principal interna de 48 kB.
• Permite alojar códigos de automatización mucho más extensos.
• Memoria volátil interna estática SRAM ampliada de 6 KB.
• Multiplica por 3 la capacidad de ejecución frente al Nano clásico.
• Memoria de datos persistente no volátil EEPROM interna: 256B.
• Almacenamiento seguro de variables operativas críticas en campo.

Puertos y Nivel Lógico

• Interfaz física expuesta mediante dos conectores de 15 pines.
• Plena compatibilidad de nivel lógico a 5V de tensión.
• Reemplazo directo (drop-in) para placas Nano estándar.
• Interrupción externa disponible en todos los pines GPIO.
• Salidas PWM disponibles mediante temporizadores síncronos.
• 5 temporizadores independientes de 16 bits integrados en el núcleo.

Buses de Comunicación

• 4 controladores de comunicación serial programables USART.
• USART con generador fraccional de baudios y auto-baud.
• Pines UART dedicados físicos expuestos: D0 (RX) y D1 (TX).
• 1 interfaz de bus serial rápido SPI Maestro/Esclavo integrada.
• 1 interfaz de comunicación I2C (TWI) de modo dual nativa.
• Líneas de datos I2C asignadas por hardware a pines A4 y A5.

Etapa de Regulación DC-DC

• Convertidor reductor síncrono integrado eficiente Monolithic MPM3610.
• Soporta voltajes de entrada extremos mediante pin VIN de hasta 21 V.
• Entrega una eficiencia superior al 85% trabajando con entradas de 12V.
• Regulador LDO secundario AP2112K que limita el voltaje a 3.3V.
• Provee hasta 550 mA de salida de corriente para periféricos auxiliares.
• Circuitos integrados de protección Power On Reset (POR) y BOD.

Puente USB y Coprocesador

• Coprocesador ARM® secundario ATSAMD11D14A integrado en placa.
• Núcleo Arm® Cortex®-M0+ corriendo a frecuencias de hasta 48 MHz.
• Provee interfaz física USB 2.0 Full Speed (12 Mbps) con 8 endpoints .
• Gestiona la actualización segura de firmware mediante bus UPDI interno.
• El coprocesador opera de forma nativa a un nivel lógico puro de 3.3V.
• Dimensiones normalizadas imperiales: 43.18 mm x 17.78 mm.

Capacidades Avanzadas de Hardware

Módulo Almenado para Ensamble SMT

• Los bordes laterales de la PCB del Nano Every presentan ranuras metalizadas almenadas (castellated pads).
• Esta versión se distribuye sin headers pre-instalados, permitiendo colocarla directamente de forma plana sobre un circuito impreso base.
• Ideal para procesos de manufactura automatizada por soldadura de reflujo en producciones a gran escala.

Puente USB Reprogramable Avanzado

• A diferencia de las placas clásicas limitadas a un puente serie fijo, el coprocesador ATSAMD11D14A incluye su propio bootloader integrado.
• Permite reprogramar la etapa USB por software para emular otras clases de periféricos como HID, almacenamiento masivo o MIDI.
• Amplía las posibilidades de interacción con la computadora sin requerir chips de conversión externos de hardware.

Co-Procesamiento con Event System

• El potente chip ATmega4809 integra un sistema de enrutamiento periférico interno en silicio conocido como Event System.
• Permite que los periféricos de hardware (como temporizadores o el ADC) se envíen señales de control entre sí de forma directa.
• Realiza estas tareas de forma predecible sin pasar por el núcleo de la CPU, liberando ciclos de reloj para el código principal.

Tutoriales y Notas de Aplicación Oficiales

Guía de Hardware Nano Every

Documentación técnica oficial y mapa de pines completo para la placa basada en el ATmega4809. Detalla la arquitectura de alimentación del convertidor Buck y los pasos lógicos de inicialización fuera de línea.

Ver Guía de Hardware →

Configuración en Cloud Editor

Nota práctica para vincular de forma inmediata la placa al entorno de desarrollo web en la nube. Muestra cómo instalar el plug-in nativo, compilar códigos pesados remotamente e inyectar el firmware por la toma USB.

Ver Guía de Cloud →

Ejemplo de Control Base (Blink)

Tip técnico clásico de inicialización de registros de Entrada/Salida. Enseña a direccionar el pin digital 13 por hardware para generar una oscilación síncrona temporizada mediante ciclos de reloj del procesador.
