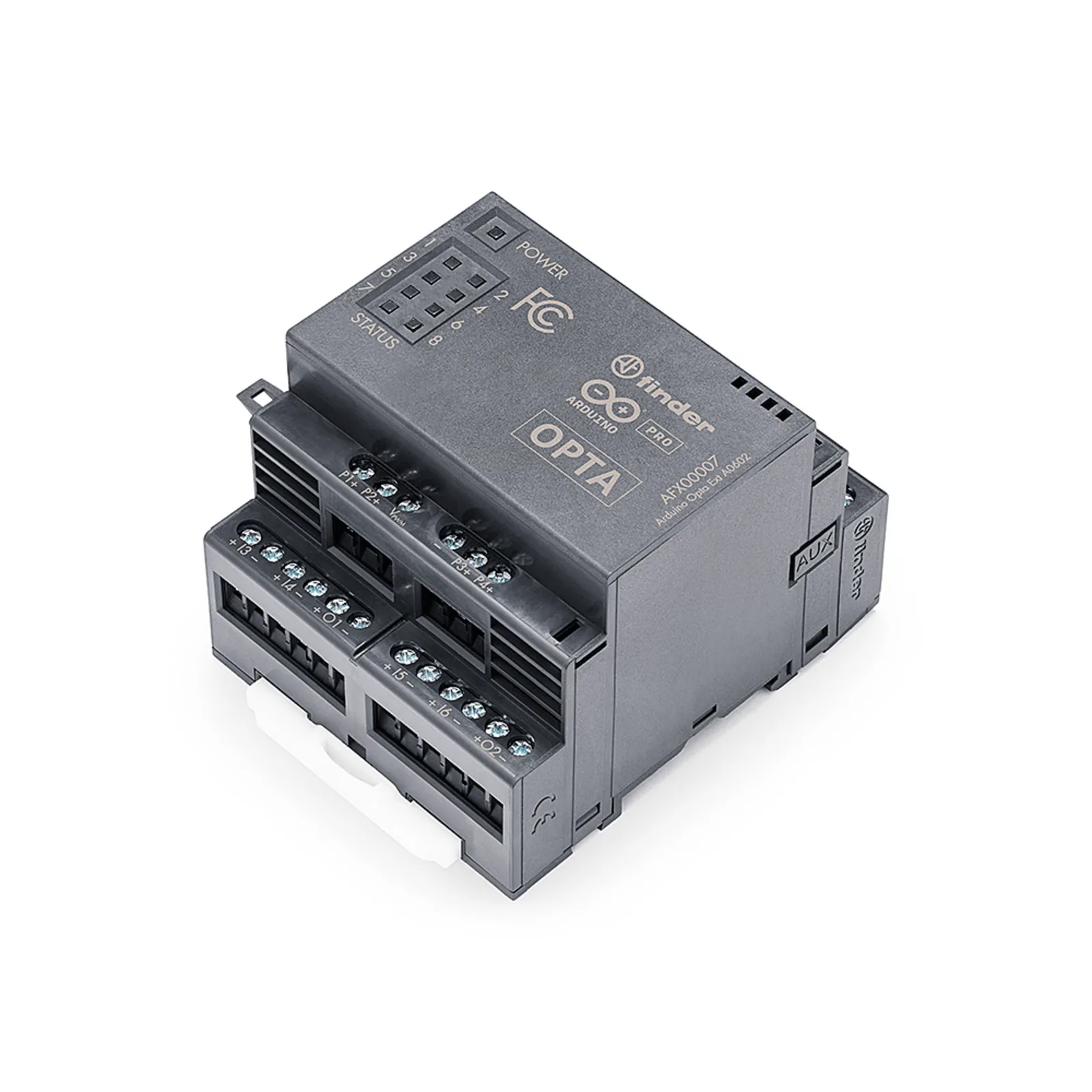

Expansión Analógica Arduino Opta® / 8 Canales I/O Configurables / 16-bit ADC / 13-bit DAC / 4 Salidas PWM / Protección IP20 / Industrial IoT

Name: Expansión Analógica Arduino Opta® / 8 Canales I/O Configurables / 16-bit ADC / 13-bit DAC / 4 Salidas PWM / Protección IP20 / Industrial IoT
Brand: ARDUINO LLC
SKU: 235362

$7,741.02MXN

IVA incluido · precio de referencia, sujeto a existencia

Existencia por confirmar

La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.

Preguntar disponibilidad por WhatsApp

Precio sujeto a cambio sin previo aviso. Última actualización: 29 de julio de 2026, 14:00 h · Tipo de cambio $17.59 MXN/USD.

Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.

Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEITransferencia

Ficha técnica

No. de parte	AFX-00007
SKU Mercax	235362
Marca	ARDUINO LLC
Categoría	Industria / BMS/ Robots › Controladores › Módulos
Peso	0.13 kg
Clave de producto SAT	32151707

Los datos técnicos completos están en la descripción.

Descripción

Arduino PRO + Industrial Analog Instrumentation

Arduino® Opta® Analog Expansion

El módulo de expansión analógica de grado industrial definitivo desarrollado en colaboración con Finder® para multiplicar el alcance operativo de su micro PLC Arduino Opta®. Diseñado para montaje en riel DIN, este dispositivo introduce acondicionamiento de señal analógica de alta precisión mediante canales híbridos configurables de entrada y salida, lectura directa de temperatura por RTD y modulación PWM industrial de alta tensión.

✓ 8 Canales Programables de Alta Resolución (16-bit ADC / 13-bit DAC) ✓ Soporte Nativo para Lazos de Voltaje (0-10V) y Corriente (0/4-20mA) ✓ Lectura Directa de Temperatura por RTD PT100 (2/3 hilos) ✓ 4 Salidas PWM Dedicadas de Alta Tensión (Hasta 24 VDC)

Especificaciones Técnicas

Compatibilidad e Integración

• Diseñado específicamente para expandir el micro PLC Arduino Opta®.
• Soporte completo en Arduino PLC IDE (IEC 61131-3).
• Programación en Ladder, FBD, ST, SFC e IL.
• Compatible con Arduino Desktop IDE y Cloud Editor.
• Puerto trasero auxiliar para conexión modular en cadena.
• Permite enlazar en serie hasta 5 módulos de expansión por PLC.

Entradas Analógicas de Precisión

• 8 canales analógicos programables con resolución de 16 bits.
• Modo voltaje estándar de instrumentación: 0 a 10 V (LSB: 152.59 µV).
• Modo corriente estándar de lazo industrial: 0 a 25 mA (LSB: 381.5 nA).
• Modo binario digital tradicional de amplio espectro: 0 a 24 V.
• Precisión general de lectura analógica fijada en +/- 1%.
• Filtro digital de hardware opcional para rechazo de ruido a 50/60 Hz.

Medición de Temperatura RTD

• Soporte nativo para sensores de temperatura RTD PT100.
• Compatible con topologías físicas de conexión a 2 y 3 hilos.
• Rango de medición resistivo amplio integrado: 0 a 1 MΩ.
• Voltaje de polarización (bias) de precisión para el sensor: 2.5 V.
• Índice de repetibilidad térmica garantizado de +/- 1%.
• Evita el uso de transmisores o acondicionadores externos de señal.

Salidas Analógicas Convertidoras

• Canales analógicos de salida mediante convertidor DAC de 13 bits.
• Permite la operación simultánea de hasta 2 canales analógicos.
• Rango de voltaje de salida analógico lineal regulado: 0 a 11 V.
• Rango de corriente de salida analógico de control: 0 a 25 mA.
• Incorpora tecnología de seguridad Charge Pump Zero Voltage.
• Alta impedancia de salida de aislamiento: 1.5 MΩ mín / 4 MΩ típ.

Salidas Especiales PWM

• 4 canales independientes de modulación PWM por hardware (P1 a P4).
• Voltaje operativo de conmutación PWM de alta potencia: 8 a 24 VDC.
• Ciclo de trabajo (duty cycle) configurable por software de 0% a 100%.
• Periodo síncrono totalmente programable según la aplicación.
• Ideal para el control de velocidad de motores DC pequeños o actuadores.
• Configuración y mapeo directo mediante software del sistema.

Alimentación y Protecciones

• Voltaje de suministro nominal: 12-24 VDC (rango admisible: 9.6-28.8 VDC).
• Consumo eléctrico sumamente bajo: 1.5 W a 12V y 1.8 W a 24V de entrada.
• Protecciones eléctricas: Inversión de polaridad y descargas estáticas ESD.
• Protección contra sobretensiones transitorias de hardware hasta 40 V.
• Terminales de conexión a tornillo de 0.5 mm² / calibre 20 AWG.
• Grado de protección IP20 con nivel de contaminación 2 e indicador de 8x LEDs.

Capacidades Avanzadas de Hardware

Instrumentación y Adquisición Analógica de 16 bits

• Incorpora un convertidor analógico a digital (ADC) de 16 bits que brinda una resolución milimétrica (152.59 µV por LSB), optimizando la recopilación de datos en campo.
• Su filtro digital de hardware configurable mitiga el ruido eléctrico de alta frecuencia y las interferencias industriales parásitas de las líneas de alimentación de 50/60 Hz.
• Permite unificar en un mismo bloque de bornes la lectura de lazos industriales tradicionales de corriente (4-20mA) junto a señales lógicas binarias a 24V.

Acondicionamiento Directo para Sondas Térmicas PT100

• Rompe la necesidad de adquirir costosas tarjetas de acondicionamiento externas o transmisores de riel al incluir soporte nativo para sondas resistivas de temperatura PT100.
• Su arquitectura balancea las líneas físicas conectadas leyendo de forma directa configuraciones industriales de 2 y 3 hilos con un voltaje de bias ultra estable de 2.5 V.
• Provee un índice de repetibilidad y precisión del +/- 1%, ideal para el monitoreo de temperatura en lazos críticos de procesos químicos o alimentarios.

Control Analógico Proporcional y Salidas PWM

• Su convertidor digital a analógico (DAC) de 13 bits con tecnología Charge Pump Zero Voltage elimina las tensiones residuales de desfase en reposo, garantizando salidas puras de 0V.
• Maneja de forma simultánea e independiente actuadores analógicos y válvulas proporcionales en rangos de 0-11V o lazos de corriente industrial de hasta 25 mA.
• Añade 4 canales dedicados PWM de alta tensión (hasta 24 VDC) para controlar de forma directa drivers de motores de corriente continua o dosificadores de potencia.
