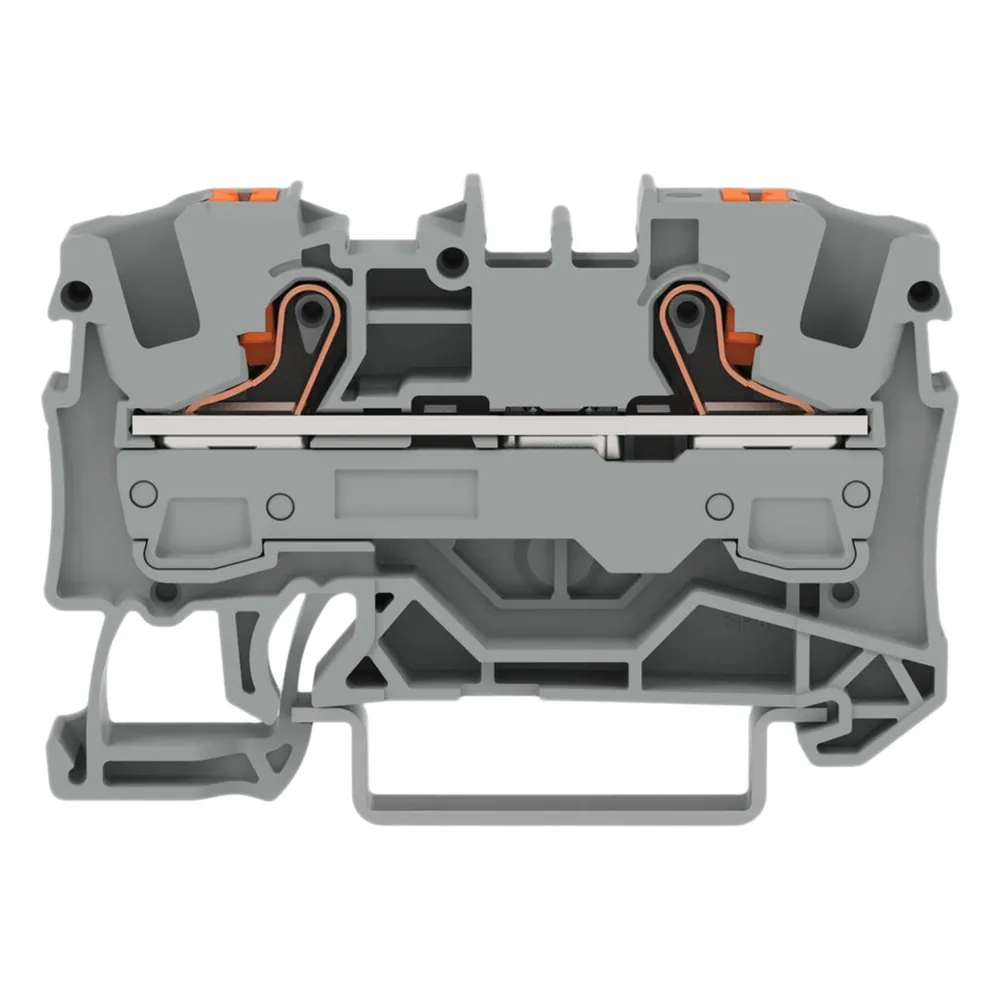

Borna de Paso TOPJOB® S Serie 2206 / 2 Conductores / Push-in CAGE CLAMP® / Sección 6 mm² / Tecla de Accionamiento / Aplicaciones Ex e II / Carril DIN 35x15 y 35x7.5 / Orificio de Prueba / Marcaje Lateral y Central / Temperatura -60°
La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.
Ficha técnica
| No. de parte | 2206-1201 |
|---|---|
| SKU Mercax | 246518 |
| Marca | WAGO |
| Categoría | Industria / BMS/ Robots › Accesorios › Misceláneos |
| Clave de producto SAT | 32151703 |
Los datos técnicos completos están en la descripción.
Descripción
La borna de paso serie 2206-1201 de WAGO representa la máxima calidad en conexiones eléctricas industriales con tecnología Push-in CAGE CLAMP®. Diseñada específicamente para aplicaciones en zonas explosivas Ex e II, esta borna ofrece conexiones rápidas, seguras y libres de mantenimiento para conductores de 0.5 a 10 mm². Su construcción en poliamida PA 66 con clasificación UL 94 V0 garantiza máxima seguridad y durabilidad en entornos industriales exigentes.
Características Principales
- Tecnología Push-in CAGE CLAMP® para conexión rápida sin herramientas
- Diseñado para aplicaciones en zonas explosivas Ex e II según ATEX e IECEx
- Capacidad para conductores rígidos y flexibles de 0.5 a 10 mm²
- Tecla de accionamiento naranja para operación sencilla y segura
- Orificio de prueba integrado para mediciones sin desconexión
- Marcaje lateral y central para identificación clara de circuitos
- Montaje en carril DIN 35x15 mm y 35x7.5 mm
- Temperatura de servicio continuo de -60°C a +105°C
- Certificaciones internacionales completas (UL, CSA, KEMA, ATEX, IECEx)
- Material autoextinguible clase UL 94 V0 con carga de fuego 0.202 MJ
Detalles Técnicos
- Tensión asignada: 800 V (IEC/EN 60947-7-1), 600 V (UL/CSA)
- Tensión de choque asignada: 8 kV
- Corriente asignada: 41 A (IEC), 50 A (UL/CSA)
- Corriente máxima con sección conductor: 57 A
- Sección nominal: 6 mm²
- Longitud de pelado: 13-15 mm
- Pérdida de potencia: 0.7987 W por polo a 41 A
- Resistencia: 0.00078 Ω
- Peso: 10 g
- Color: Gris (carcasa), Naranja (actuador)
- Material de aislamiento: Poliamida PA 66
- Clase inflamabilidad: UL 94 V0
- Número de puntos de conexión: 2
- Número de potenciales: 1
- Número de niveles: 1
- Ranuras de puenteado: 2
- Tecnología de conexión: Push-in CAGE CLAMP®
- Tipo de accionamiento: Tecla de accionamiento
- Material conductor: Cobre
- Dirección de cableado: Conexión frontal
- Conductores compatibles: Rígidos 0.5-10 mm², Flexibles 0.5-10 mm²
- Conductores con puntera: 0.5-6 mm² (aislada), 2.5-6 mm² (enchufable)
Aplicaciones y Casos de Uso
Instalaciones Industriales
Cuadros eléctricos industriales, distribución de potencia, automatización de procesos
Zonas Explosivas
Aplicaciones ATEX Ex e II, áreas clasificadas con riesgo de explosión, industria química y petrolera
Aplicaciones Ferroviarias
Equipos de material rodante según DIN EN 50155, resistente a vibración y choque según DIN EN 61373
Marítimo y Offshore
Certificaciones ABS, BV, DNV GL, LR para aplicaciones marinas y offshore
Edificios e Instalaciones
Sistemas de distribución eléctrica en edificios, instalaciones comerciales e industriales
Ambientes Severos
Temperaturas extremas (-60°C a +105°C), alto grado de contaminación (degree 3)
