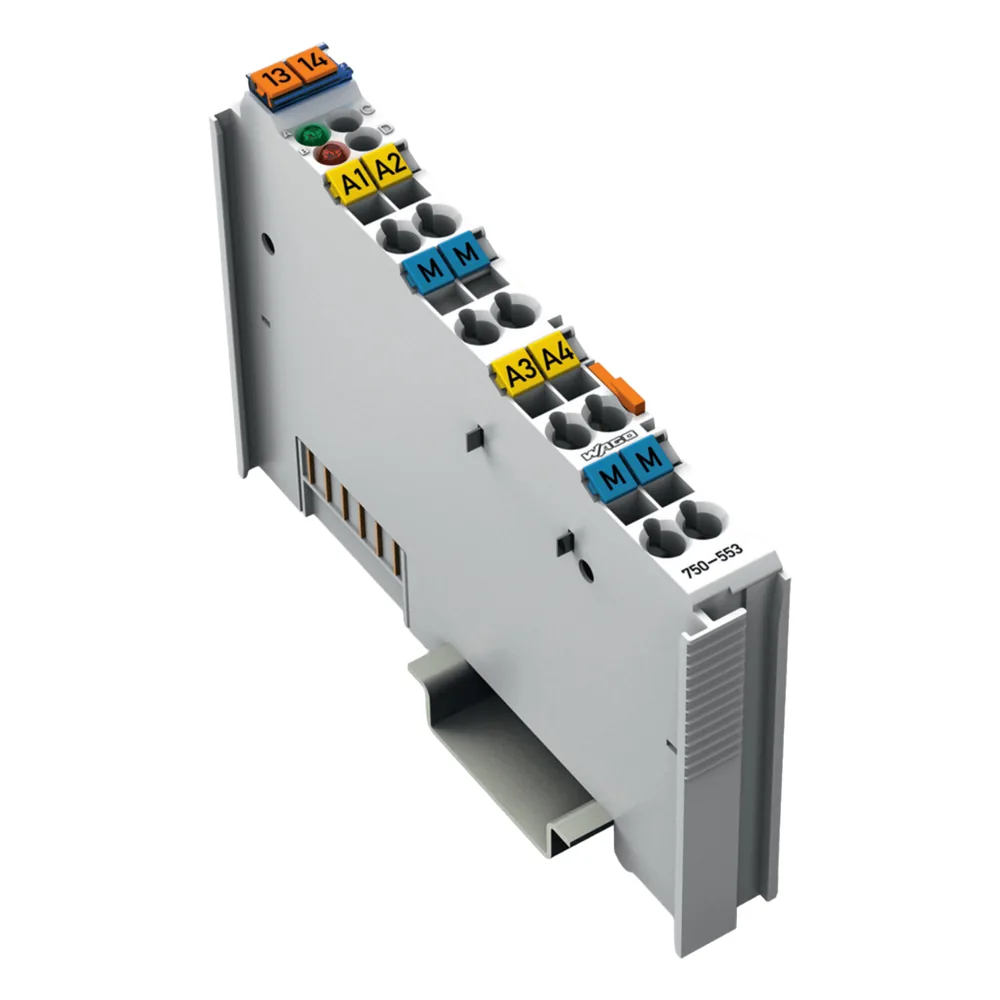

Módulo de Salida Analógica / 4 Canales 0-20 mA / 12 bits Resolución / Aislamiento Galvánico 500 kV / CAGE CLAMP® / IP20 / Carril DIN-35
La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.
Ficha técnica
| No. de parte | 750-553 |
|---|---|
| SKU Mercax | 253870 |
| Marca | WAGO |
| Categoría | Industria / BMS/ Robots › Accesorios › Misceláneos |
| Peso | 0.05 kg |
| Clave de producto SAT | 39121702 |
Los datos técnicos completos están en la descripción.
Descripción
WAGO Modelo: 750-553
El módulo de salida analógica WAGO 750-553 es un dispositivo de alta precisión diseñado para aplicaciones de automatización industrial. Este módulo genera señales de corriente estándar de 0-20 mA con una resolución de 12 bits, proporcionando un control preciso de actuadores y dispositivos de campo. Cuenta con aislamiento galvánico de 500 kV entre el sistema y el campo, garantizando protección contra interferencias eléctricas. La alimentación se obtiene del lado de campo a 24 VCC, mientras que el sistema opera a 5 VCC. Su construcción robusta en policarbonato y poliamida 6.6, junto con la tecnología de conexión CAGE CLAMP®, asegura una instalación confiable y mantenimiento mínimo en entornos industriales exigentes.
Características Generales
- Número de salidas analógicas: 4 canales
- Tipo de señal: Corriente 0-20 mA CC
- Resolución: 12 bits
- Tiempo de conversión: 10 ms (típico)
- Error de salida: 0.1% del valor superior del rango
- Error de temperatura: 0.01%/K
- Tiempo de recuperación: 100 ms (típico)
- Impedancia de carga: 0-300 Ω o 300-600 Ω
- Aislamiento: 500 kV (sistema/campo)
- Tipo de protección: IP20
- Ancho de datos: 4 x 16 bits datos; 4 x 8 bits control/estado
- Consumo energía (5V): 60 mA
- LED indicadores: Verde (función), Rojo (error)
- Contactos potencia: 2 entrantes, 2 salientes
- Alimentación campo: 24 VCC (-25...+30%)
- Alimentación sistema: 5 VCC
- Material carcasa: Policarbonato, Poliamida 6.6
- Temperatura operación: 0...+55°C
- Humedad relativa: 95% sin condensación
- Tecnología conexión: 8 x CAGE CLAMP®
- Material conductor: Cobre
- Conductor rígido: 0.08-2.5 mm² (28-14 AWG)
- Conductor flexible: 0.08-2.5 mm² (28-14 AWG)
- Longitud pelado: 8-9 mm (0.31-0.35 in)
- Montaje: Carril DIN-35
- Interfaz cableado: Fija
- Altitud operación: 0-2000 m
- Grado ensuciamiento: 2 según CEI 61131-2
- Resistencia vibración: 4g según CEI 60068-2-6
- Resistencia choque: 15g según CEI 60068-2-27
- CEM inmunidad: EN 61000-6-2
- CEM emisión: EN 61000-6-4
- CE: Conforme
- UL: E175199 (locaciones ordinarias)
- ATEX: TUEV14ATEX148929X
- CCCEx: 2020312310000213
- RoHS: Conforme con exenciones
- Marítimas: ABS, BSH, BV, DNV, KR, LR, PRS, RINA
