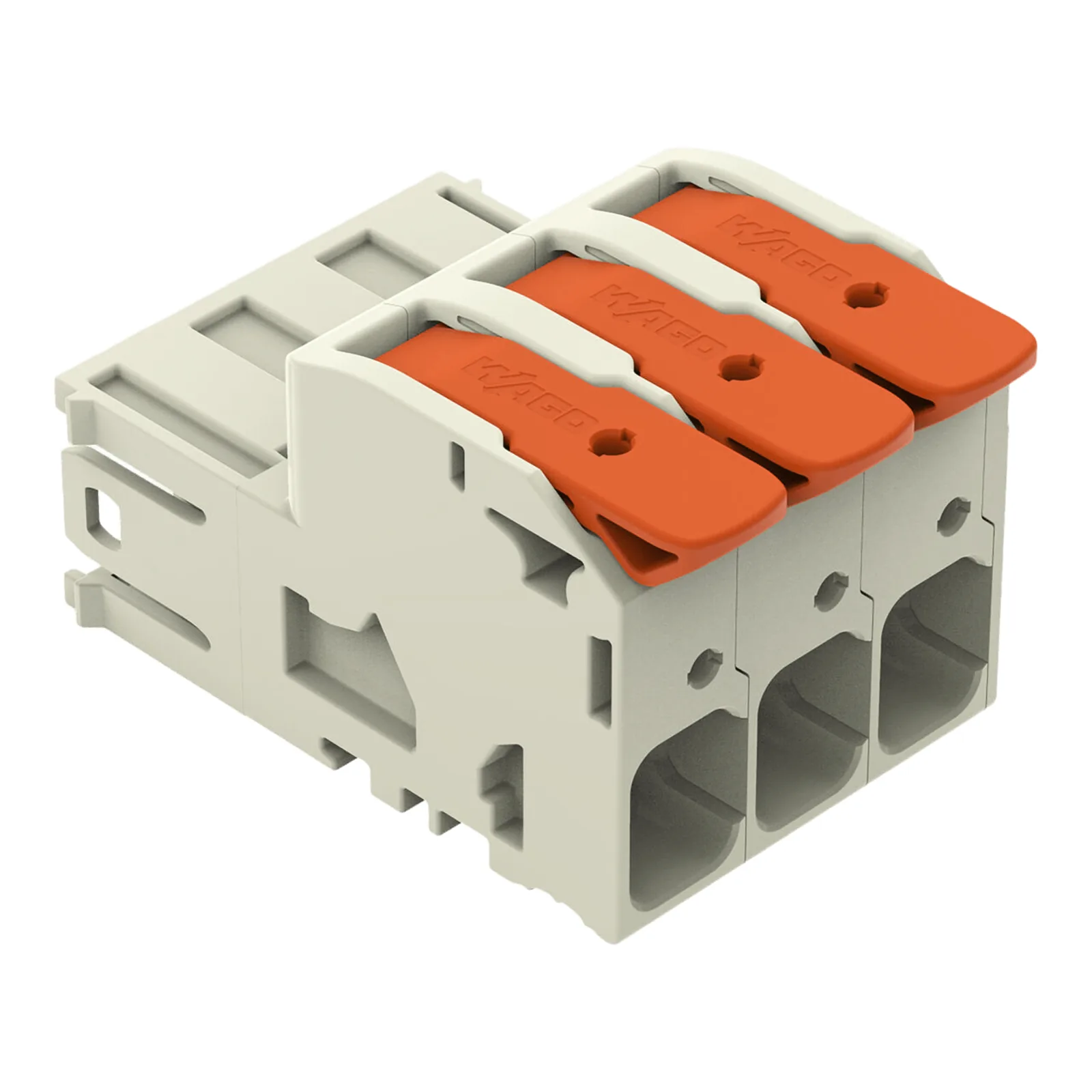

Conector Macho/ Push-in CAGE CLAMP® / 3 Polos / Paso 10.16 mm / 16 mm² / Accionamiento por Palanca / Contactos Plateados / 100% Protegido contra Error al Conectar / 1000 V / 76 A
La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.
Ficha técnica
| No. de parte | 832-1203 |
|---|---|
| SKU Mercax | 255079 |
| Marca | WAGO |
| Categoría | Industria / BMS/ Robots › Accesorios › Misceláneos |
| Clave de producto SAT | 39121702 |
Los datos técnicos completos están en la descripción.
Descripción
WAGO modelo: 832-1203
El conector macho WAGO 832-1203 pertenece a la serie 832 del sistema MULTICONEXIÓN (MCS) y está diseñado para aplicaciones industriales de alta exigencia que requieren conexiones eléctricas seguras y libres de errores. Incorpora la tecnología Push-in CAGE CLAMP®, que permite la inserción directa de conductores rígidos y flexibles con puntera sin necesidad de herramientas, reduciendo significativamente los tiempos de instalación en campo. Su mecanismo de accionamiento por palanca facilita la conexión y desconexión de conductores flexibles de hasta 25 mm², mientras que el sistema de protección 100% contra error al conectar —mediante codificación variable y protección contra giro— garantiza un acoplamiento inequívoco con su contraparte hembra. Los contactos de cobre electrolítico (ECu) con revestimiento de plata ofrecen una conductividad superior y una excelente resistencia a la corrosión, soportando corrientes asignadas de hasta 76 A según IEC/EN 60664-1 y 85 A según UL 1977. Con un paso de 10,16 mm, y un rango de temperatura operativa de -60 a +120 °C, este conector es idóneo para entornos industriales severos, tableros de distribución, sistemas de automatización y aplicaciones que demandan alta densidad de conexión con máxima fiabilidad. Es importante destacar que, conforme a DIN EN 61984, estos conectores no deben conectarse ni desconectarse bajo tensión o carga, por lo que el diseño del circuito debe garantizar la ausencia de tensión en los conectores macho accesibles durante la manipulación.
Características Generales
- Tecnología de Conexión: Push-in CAGE CLAMP®
- Tipo de Accionamiento: Palanca
- Número de Polos: 3
- Paso: 10,16 mm (0.4 in)
- Número de Niveles: 1
- Número Total de Potenciales: 3
- Número Total de Puntos de Conexión: 3
- Tipo de Contacto: Conector macho (para conductor)
- Protección contra Error al Conectar: 100% (Sí)
- Codificación Variable: Sí
- Protección contra Giro: Sí
- Ángulo de Entrada del Conductor: 0° respecto al ángulo de conexión
- Longitud de Pelado: 18 – 20 mm (0.71 – 0.79 in)
- Color del Conector: Gris claro
- Color del Actuador (Palanca): Naranja
Según IEC/EN 60664-1
- Categoría de Sobretensión: III / III / II
- Grado de Contaminación: 3 / 2 / 2
- Tensión Asignada: 1000 V
- Tensión de Choque Asignada: 8 kV
- Corriente Asignada: 76 A
Según UL 1059
- Grupo B: 600 V / 66 A
- Grupo C: 600 V / 66 A
Según UL 1977
- Tensión Asignada: 600 V
- Corriente Asignada: 85 A
Según CSA
- Grupo B: 600 V / 66 A
- Grupo C: 600 V / 66 A
- Tecnología de Conexión: Push-in CAGE CLAMP®
- Tipo de Accionamiento: Palanca
- Conductor Rígido: 0,75 – 16 mm² (18 – 4 AWG)
- Conductor Flexible: 0,75 – 25 mm² (18 – 4 AWG)
- Conductor Flexible con Puntera Aislada: 0,75 – 16 mm²
- Conductor Flexible con Puntera No Aislada: 0,75 – 16 mm²
- Longitud de Pelado: 18 – 20 mm (0.71 – 0.79 in)
- Número de Polos: 3
- Número de Tipos de Conexión: 1
- Número de Niveles: 1
- Ángulo de Entrada: 0° (recto)
- Conexión Plug-In: Conector macho para conductor
- Protección contra Error al Conectar: 100%
- Codificación Variable: Sí
- Protección contra Giro: Sí
Dimensiones
- Profundidad: 50,6 mm (1.992 in)
- Paso: 10,16 mm (0.4 in)
- Fórmula: L = (n.º polos × paso) + 1,3 mm
Materiales
- Material de Aislamiento: Tereftalato de polibutileno (PBT)
- Clase de Inflamabilidad UL 94: V0
- Grupo de Materiales: I
- Material del Resorte de Presión: Acero de clema de cromo-níquel (CrNi)
- Material de Contacto: Cobre electrolítico (ECu)
- Revestimiento de Contacto: Plateado
- Carga de Fuego: 0,512 MJ
Requisitos Medioambientales
- Rango de Temperatura Límite: -60 a +120 °C
- Temperatura de Procesamiento: -35 a +60 °C
- GTIN: 4055143921336
- Número de Arancel Aduanero: 85366930000
- ECCN: NO US CLASSIFICATION
- UNSPSC: 39121409
- ETIM 10.0: EC001284
- eCl@ss 10.0: 27-14-11-06
- RoHS: Conforme, sin exención
