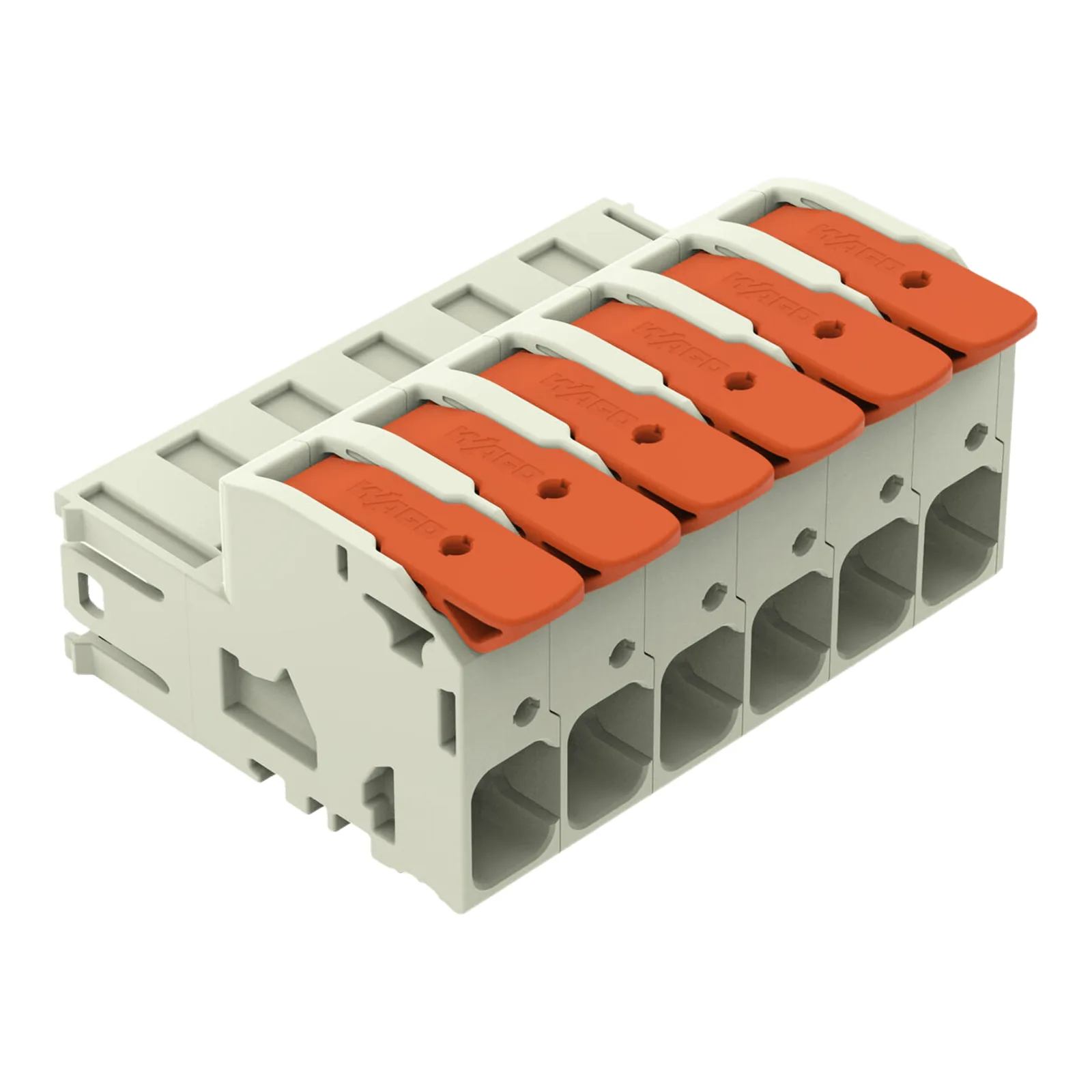

Conector Macho/ 6 Polos / Paso 10.16 mm / Push-in CAGE CLAMP/ Palanca/ 16 mm² / 76 A / 1000 V / Contactos Plateados / Protegido contra Error al Conectar
La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.
Ficha técnica
| No. de parte | 832-1206 |
|---|---|
| SKU Mercax | 255160 |
| Marca | WAGO |
| Categoría | Industria / BMS/ Robots › Accesorios › Misceláneos |
| Peso | 0.07 kg |
| Clave de producto SAT | 39121702 |
Los datos técnicos completos están en la descripción.
Descripción
WAGO Modelo: 832-1206
El conector macho WAGO 832-1206 pertenece a la Serie 832 del SISTEMA MULTICONEXIÓN (MCS) y está diseñado para aplicaciones industriales que requieren conexiones de alta corriente con máxima fiabilidad. Incorpora la tecnología Push-in CAGE CLAMP® con accionamiento por palanca, permitiendo la inserción directa de conductores rígidos y flexibles con puntera sin necesidad de herramientas, con una longitud de pelado de 18 a 20 mm (0.71 a 0.79 in). Con capacidad para conductores rígidos de 0.75 mm² a 16 mm² (18 a 4 AWG) y flexibles de hasta 25 mm², este conector soporta una corriente asignada de 76 A según IEC/EN 60664-1 a 1000 V en categoría de sobretensión III y grado de polución 3. Sus contactos de cobre electrolítico (ECu) con recubrimiento plateado garantizan una excelente conductividad y resistencia a la corrosión, mientras que el aislamiento de tereftalato de polibutileno (PBT) con clasificación V0 según UL 94 asegura un alto nivel de protección contra incendios con una carga de fuego de 0.978 MJ. El sistema de codificación variable, la protección contra giro y la protección 100% contra error al conectar lo hacen idóneo para entornos industriales exigentes donde la seguridad operativa es prioritaria.
Características Generales
- Serie: 832 (SISTEMA MULTICONEXIÓN MCS)
- Tipo de conexión: Push-in CAGE CLAMP® con accionamiento por palanca
- Número de polos: 6
- Paso: 10.16 mm (0.4 in)
- Número de niveles: 1
- Número de potenciales: 6
- Tipo de contacto: Conector macho (plug-in)
- Ángulo de entrada del conductor: 0° respecto al ángulo de conexión
- Protección contra error al conectar: 100%
- Codificación variable: Sí
- Protección contra giro: Sí
- Color: Gris claro
- Color del actuador: Naranja
- GTIN: 4066966830996
Según IEC/EN 60664-1:
- Tensión asignada: 1000 V (OVC III / PD 3, 2)
- Tensión de choque asignada: 8 kV
- Corriente asignada: 76 A
- Categoría de sobretensión: III / III / II
- Grado de polución: 3 / 2 / 2
Según UL 1059:
- Tensión asignada (Grupos B, C): 600 V
- Corriente asignada (Grupos B, C): 66 A
Según UL 1977:
- Tensión asignada: 600 V
- Corriente asignada: 85 A
Según CSA (Grupos B, C):
- Tensión asignada: 600 V
- Corriente asignada: 66 A
Conexión 1 — Push-in CAGE CLAMP®:
- Conductor rígido: 0.75 … 16 mm² / 18 … 4 AWG
- Conductor flexible: 0.75 … 25 mm² / 18 … 4 AWG
- Flexible con puntera aislada: 0.75 … 16 mm²
- Flexible con puntera no aislada: 0.75 … 16 mm²
- Longitud de pelado: 18 … 20 mm / 0.71 … 0.79 in
- N.º total de puntos de conexión: 6
Materiales:
- Aislamiento: Tereftalato de polibutileno (PBT)
- Grupo de materiales: I
- Clase inflamabilidad UL 94: V0
- Material de contacto: Cobre electrolítico (ECu)
- Revestimiento de contacto: Plateado
- Resorte de presión: Acero CrNi (cromo-níquel)
- Carga de fuego: 0.978 MJ
Condiciones ambientales:
- Rango de temperatura límite: -60 … +120 °C
- Temperatura de procesamiento: -35 … +60 °C
Certificaciones:
- CB: IEC 61984 (DEKRA)
- CSA: C22.2
- DEKRA / KEMA-KEUR: EN 61984
- UL: C22.2 No. 158 / UL 1977
- RoHS: Compliant, No Exemption
