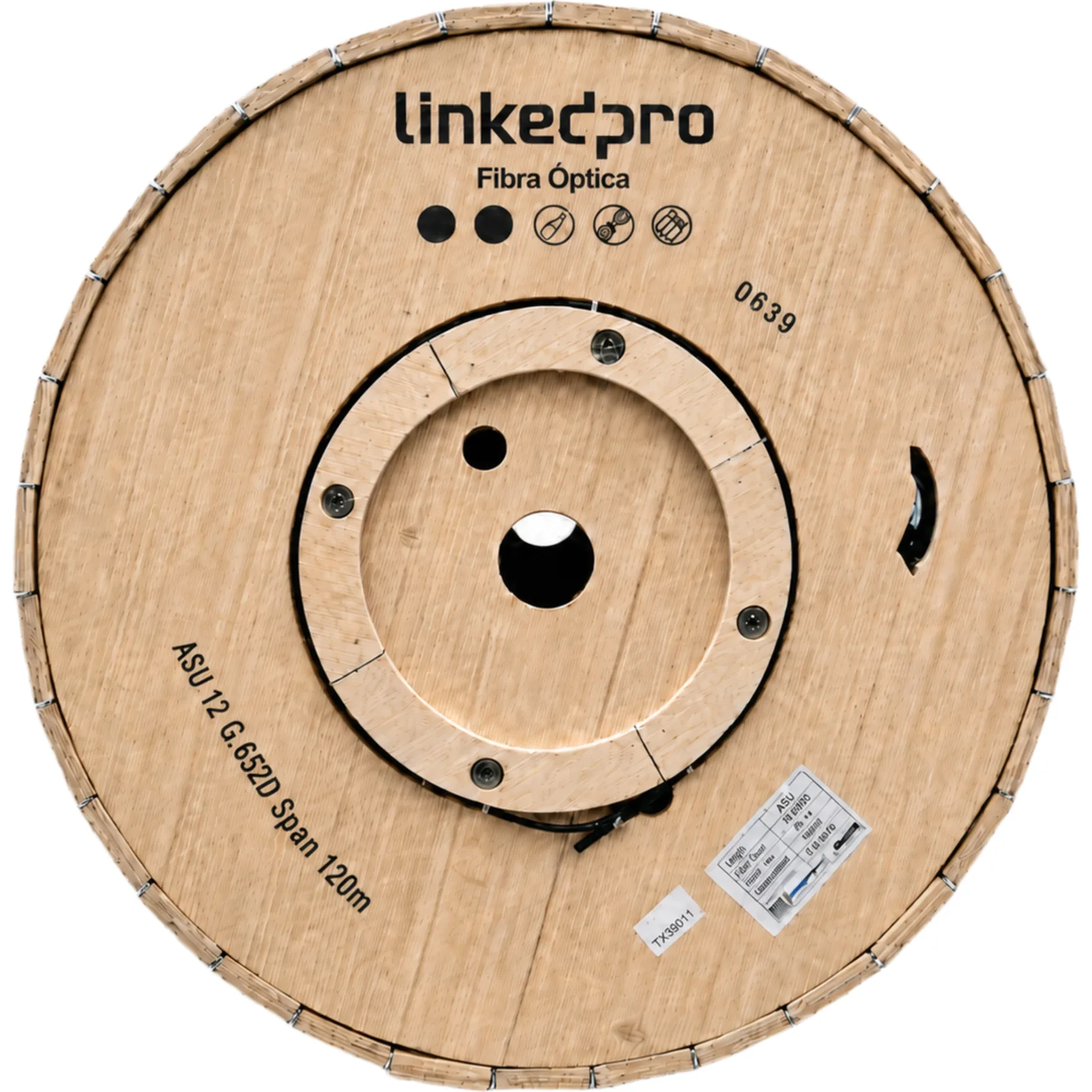

Carrete de 4 Kilómetros de Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 12 Hilos, Exterior, Span 120, Loose Tube
La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.
Ficha técnica
| No. de parte | LP-MINI-12012/4KM |
|---|---|
| SKU Mercax | 259761 |
| Marca | LINKEDPRO |
| Categoría | Cableado Estructurado › Fibra Óptica › Cable |
| Peso | 184 kg |
| Clave de producto SAT | 26121607 |
Los datos técnicos completos están en la descripción.
Descripción
El cable de fibra óptica modelo LP-MINI-12012/4KM es un cable de 12 fibras monomodo diseñado para instalación en ductos y aérea con cable de soporte. Su construcción tipo loose tube utiliza tubos de plástico de alto módulo rellenos con compuestos hidrófugos, dos varillas FRP como elementos de refuerzo y una cubierta exterior de polietileno (PE) que garantiza resistencia mecánica y protección ambiental. Cumple con las normas ITU-T G.652D, IEC 60794-1-1, IEC 60794-1-2, IEC 60794-3, IEC 60794-3-10 e IEC 60794-3-11, asegurando un rendimiento óptimo en aplicaciones de telecomunicaciones de larga distancia. Con una vida útil de 30 años, este cable soporta condiciones ambientales adversas, incluyendo viento y hielo, con una tensión máxima de 1500 N y resistencia al aplastamiento de 1200 N/100 mm. Su diseño robusto lo hace ideal para redes de fibra óptica que requieren alta confiabilidad y durabilidad.
Características Generales
- Tipo de fibra: Monomodo G.652D
- Número de fibras: 12
- Construcción: Loose tube con tubos de plástico de alto módulo
- Elementos de refuerzo: 2 varillas FRP (2.2 mm de diámetro)
- Cubierta exterior: PE (polietileno), color negro
- Sistema de bloqueo de agua: Hilo hidrófugo
- Hilo rasgador: 2 piezas
- Diámetro del cable (aprox.): 7.3 mm
- Peso del cable (aprox.): 50 kg/km
- Aplicaciones: Instalación en ductos y aérea con cable de soporte
- Vida útil: 20 años
- Longitud estándar del carrete: 4 km/carrete
- Empaque: Carretes de madera contrachapada, extremos sellados con tapas de plástico
- Atenuación a 1310 nm: < 0.21 dB/km
- Atenuación a 1550 nm: < 0.21 dB/km
- Dispersión cromática a 1310 nm: ≤ 3.5 ps/(nm·km)
- Dispersión cromática a 1550 nm: ≤ 18 ps/(nm·km)
- Dispersión cromática a 1625 nm: ≤ 22 ps/(nm·km)
- Longitud de onda de dispersión cero: 1312 ± 10 nm
- Pendiente de dispersión cero: ≤ 0.092 ps/(nm²·km)
- PMD máximo individual: ≤ 0.1 ps/√km
- PMD valor de diseño del enlace (M=20, Q=0.01%): ≤ 0.06 ps/√km
- Longitud de onda de corte del cable (λcc): ≤ 1260 nm
- Diámetro del campo modal (MFD) a 1310 nm: 9.2 ± 0.4 μm
- Diámetro del campo modal (MFD) a 1550 nm: 10.3 ± 0.5 μm
- Concentricidad núcleo-revestimiento: ≤ 0.5 μm
- Diámetro del revestimiento: 125 ± 1 μm
- No circularidad del revestimiento: ≤ 0.8%
- Diámetro del recubrimiento: 245 ± 5 μm
- Prueba de tensión: ≥ 0.69 GPa
- Tensión máxima: 1500 N
- Resistencia al aplastamiento: 1200 N/100 mm
- Temperatura de operación: -40 °C a +70 °C
- Temperatura de instalación: -40 °C a +70 °C
- Temperatura de almacenamiento: -40 °C a +70 °C
- Prueba de tensión (estática): 400 N, 5 min; Δl/l fibra ≤ 0.05%, Δα ≤ 0.05 dB bajo prueba, reversible
- Prueba de tensión (dinámica): 1000 N, 5 min; Δl/l fibra ≤ 0.33%, Δα reversible
- Prueba de aplastamiento: 1000 N/100 mm, máx. 5 min; Δl/l fibra ≤ 0.33%, Δα reversible
- Prueba de impacto: 5 J, 3 impactos, R=300 mm; Δα ≤ 0.05 dB, reversible, sin daño
- Prueba de curvatura: D=15xOD, 5 ciclos; Δα ≤ 0.05 dB después de la prueba, sin daño
- Prueba de curvatura repetida: R=20xOD, 100 N, 100 ciclos; sin rotura de fibras o elementos del cable
- Prueba de torsión: ±90°, 2 m, 400 N, 5 ciclos; Δα ≤ 0.05 dB después de la prueba, sin daño
- Penetración de agua: Muestra de 3 m, columna de agua de 1 m; sin fuga de agua
- Ciclo térmico: -40 °C a +70 °C, 2 ciclos; Δα ≤ 0.05 dB/km, reversible
- Cable de fibra óptica ASU-12CB1.3 120M CABLE (longitud según carrete)
- Carrete de madera contrachapada
- Tapas de plástico para sellar ambos extremos del cable
- Extremo interior disponible para pruebas
