Kilómetros de Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 6 Hilos, Exterior, Span 80, Loose Tube
La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.
Ficha técnica
| No. de parte | LP-MINI-8006 |
|---|---|
| SKU Mercax | 261920 |
| Marca | LINKEDPRO |
| Categoría | Cableado Estructurado › Fibra Óptica › Cable |
| Peso | 46 kg |
| Clave de producto SAT | 26121607 |
Los datos técnicos completos están en la descripción.
Descripción
El cable de fibra óptica monomodo LP-MINI-8006/4KM está diseñado para instalación en ductos y aérea con cable de tensión, cumpliendo con los estándares ITU-T G.652D e IEC 60794. Incorpora 6 u 8 fibras ópticas en tubos holgados de plástico de alto módulo, rellenos con compuestos hidrófugos, y dos varillas FRP como elementos de resistencia. La cubierta exterior de polietileno (PE) negro protege el cable en condiciones ambientales adversas, con un rango de temperatura de operación de -40 °C a +70 °C. Diseñado para una vida útil de 30 años, soporta tensiones de hasta 1000 N y aplastamiento de 1000 N/100 mm, con una atenuación máxima de 0.21 dB/km a 1310 nm y 1550 nm. El cable tiene un diámetro aproximado de 6.6 mm y un peso de 46 ± 10 kg/km, ideal para aplicaciones de telecomunicaciones de larga distancia y redes de acceso.
Características Generales
- Tipo de fibra: Monomodo G.652D
- Número de fibras: 6 Hilos
- Elementos de resistencia: 2 varillas FRP de 2.0 mm
- Cubierta exterior: Polietileno (PE) negro
- Sistema de bloqueo de agua: Hilo hidrófugo
- Span: 80 metros
- Longitud estándar por carrete: 4 km
- Atenuación a 1310 nm: < 0.21 dB/km
- Atenuación a 1550 nm: < 0.21 dB/km
- Dispersión cromática a 1310 nm: ≤ 3.5 ps/(nm·km)
- Dispersión cromática a 1550 nm: ≤ 18 ps/(nm·km)
- Dispersión cromática a 1625 nm: ≤ 22 ps/(nm·km)
- Longitud de onda de dispersión cero: 1312 ± 10 nm
- Pendiente de dispersión cero: ≤ 0.092 ps/(nm²·km)
- PMD (fibra individual): ≤ 0.1 ps/√km
- PMD (valor de diseño de enlace): ≤ 0.06 ps/√km
- Longitud de onda de corte del cable (λcc): ≤ 1260 nm
- Diámetro del campo modal (MFD) a 1310 nm: 9.2 ± 0.4 μm
- Diámetro del campo modal (MFD) a 1550 nm: 10.3 ± 0.5 μm
- Concentricidad núcleo-revestimiento: ≤ 0.5 μm
- Diámetro de revestimiento: 125 ± 1 μm
- No circularidad del revestimiento: ≤ 0.8%
- Diámetro de recubrimiento: 245 ± 5 μm
- Prueba de tensión: ≥ 0.69 GPa
- Diámetro exterior del cable: 6.6 mm (aprox.)
- Peso: 46 ± 10 kg/km
- Diámetro del tubo holgado: 2.1 mm
- Diámetro de la varilla FRP: 2.0 mm
- Temperatura de operación: -40 °C a +70 °C
- Temperatura de instalación: -40 °C a +70 °C
- Temperatura de almacenamiento: -40 °C a +70 °C
- Tensión máxima (dinámica): 1000 N
- Resistencia al aplastamiento: 1000 N/100 mm

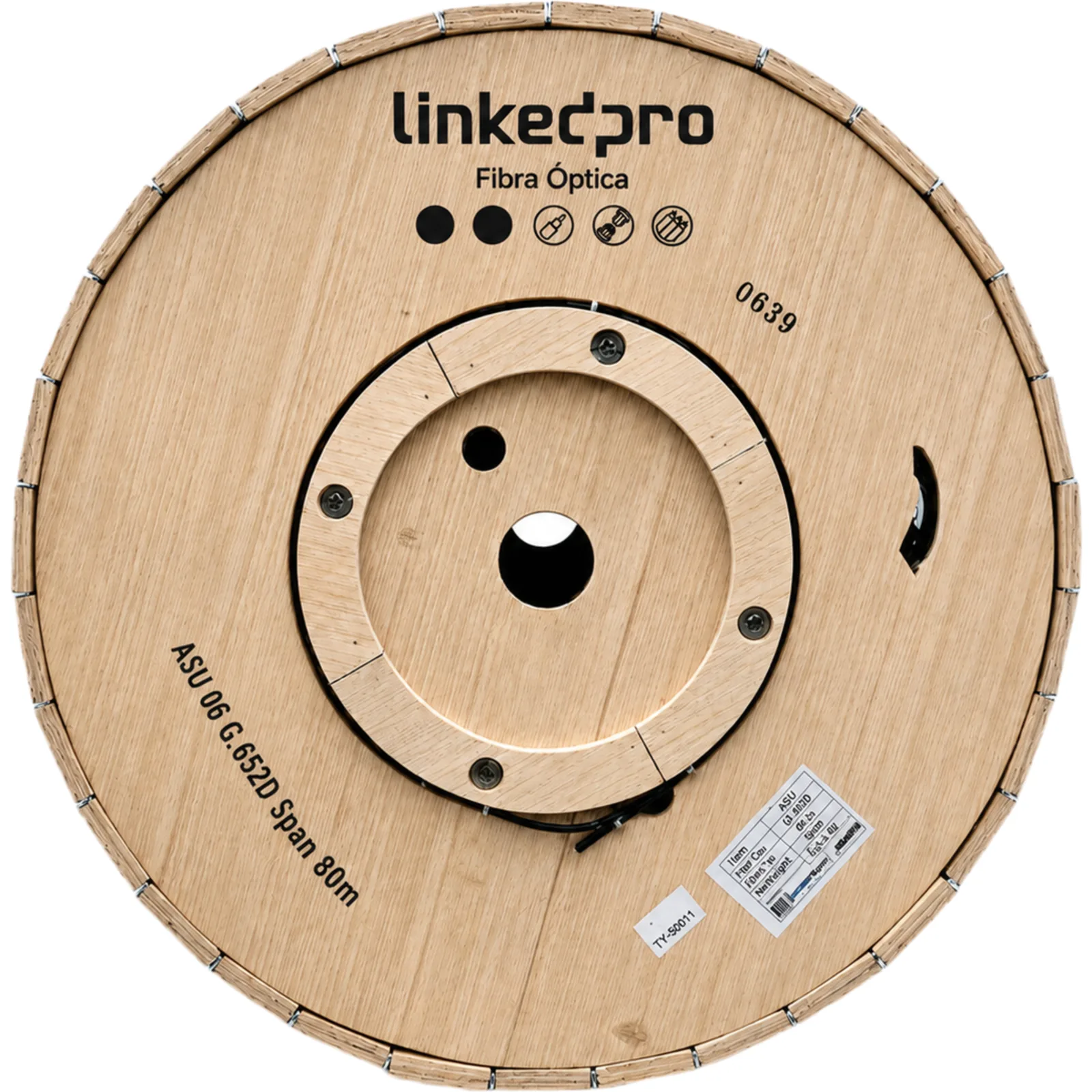

- Cable de fibra óptica en carrete de madera contrachapada (4 km estándar)
- Tapas plásticas de sellado en ambos extremos
- Extremo interior disponible para pruebas
