TX RX SYSTEMS INC.

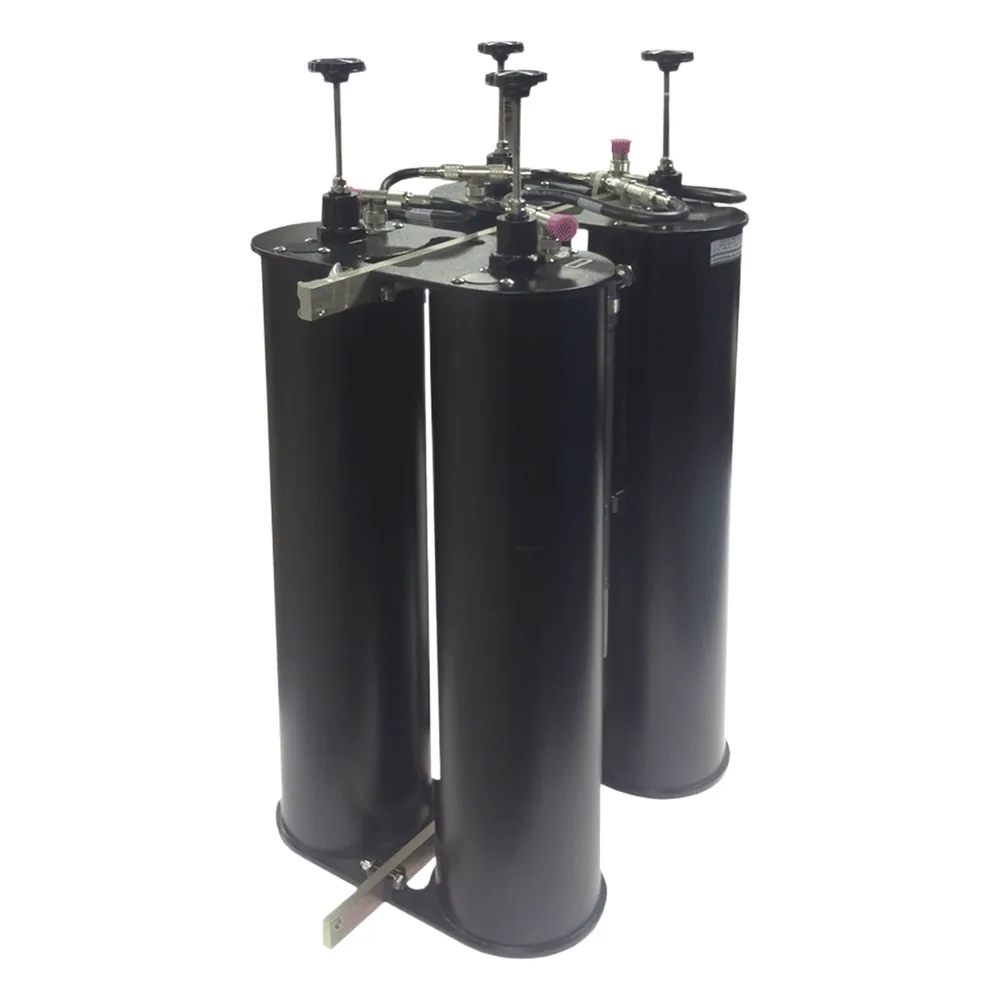

Duplexer TX-RX 158-166 MHz 4 Cavities VHF 0.6 MHz Separation 200W FEM PL259 connector

$27,915.74MXN
IVA incluido · precio de referencia, sujeto a existencia
Existencia por confirmar

La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.

Preguntar disponibilidad por WhatsApp
Precio sujeto a cambio sin previo aviso. Última actualización: 2 de septiembre de 2026, 18:00 h · Tipo de cambio $17.05 MXN/USD.
Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.
Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.
Factura disponibleSolicítala con tu compra.
SPEITransferencia

Ficha técnica

No. de parteWP-639-C
SKU Mercax35405
MarcaTX RX SYSTEMS INC.
CategoríaRadiocomunicación › Filtros y Sistemas en RF › Duplexers
Peso14.78 kg
Clave de producto SAT32121800

Los datos técnicos completos están en la descripción.

Descripción

Características Técnicas

  • Frecuencia de Operación: 158-166 MHz
  • Estructura: 4 cavidades BpBr (Bandpass-Bandreject)
  • Separación de Canales: 0.6 MHz
  • Conector: PL-259
  • Potencia: 200W
  • Impedancia: 50 ohms

Construcción

  • Ajuste de Frecuencia: Varilla roscada de Invar (frecuencia de paso) y varilla Rexolite (frecuencia de rechazo)
  • Aislamiento: Cables interconectores de longitud crítica (no modificar)
  • Conectores: Tres conectores identificados: 'Low Freq. Input', 'High Freq. Input' y 'Antenna'
Requisitos de Instalación
  • Usar cable coaxial doblemente blindado (RG-142 o RG-214) para conexiones
  • Verificar coincidencia de impedancia entre transmisor, duplexer y antena
  • Optimizar longitud del cable coaxial entre transmisor y duplexer si hay desadaptación
  • Considerar uso de aislador de ferrita para resolver problemas de potencia reflejada
Procedimiento de Ajuste
  • Ajuste de frecuencia de paso primero, luego ajuste de frecuencia de rechazo
  • Usar analizador de espectro con generador de tracking para ajuste de campo
  • Ajustar cavidades 1 & 2 para frecuencia baja, cavidades 3 & 4 para frecuencia alta
  • Rechazo de frecuencia >80 dB
Consideraciones de Cableado
  • Mantener longitud crítica de cables entre transmisor y duplexer
  • Para 160 MHz, usar cables de hasta 6' durante ajuste
  • Reemplazar con longitud equivalente de cable continuo después del ajuste
  • Considerar impedancia nominal de 50 ohms con VSWR 1.3 a 1.5:1

Notas de Aplicación

  • El duplexer está preajustado en fábrica con analizador de espectro
  • No se requiere ajuste adicional bajo condiciones normales
  • Todas las cavidades soportan la potencia del transmisor
  • Si se requiere cambio de frecuencias, es necesario analizador de espectro con generador tracking

Procedimiento de Optimización

  • Conectar transmisor a carga dummy de 50 ohms según instrucciones del fabricante
  • Conectar duplexer al transmisor con cable corto (máximo 6' @ 160 MHz)
  • Ajustar longitud del cable gradualmente hasta encontrar longitud óptima
  • Reemplazar con cable continuo de longitud equivalente después del ajuste

Conexiones del Analizador

  • Figura 1: Configuración para ajuste de paso bajo
  • Figura 2: Configuración para ajuste de paso alto
  • Figura 3: Ajuste de notches de rechazo

Curvas de Respuesta

  • Plot 1: Curva de respuesta simétrica
  • Plot 2: Curva de paso alto
  • Plot 3: Curva de paso bajo
  • Plot 4: Curva de rechazo bajo
  • Plot 5: Curva duplex del lado bajo
