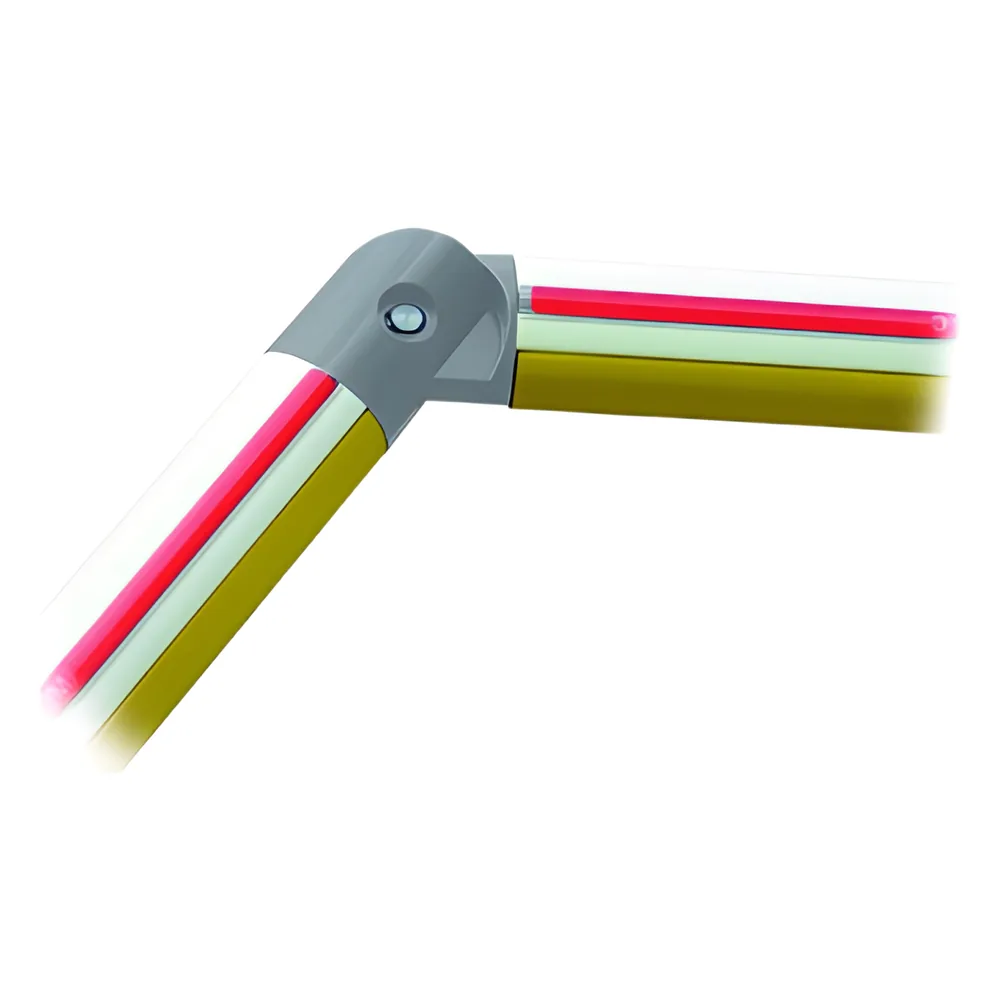

Articulación para Brazo Tubular para KX-BG-GA. Para Barrera DERECHA
$7,671.68MXN
IVA incluido · precio de referencia, sujeto a existencia
Existencia por confirmar
La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.
Precio sujeto a cambio sin previo aviso. Última actualización: 6 de agosto de 2026, 16:00 h · Tipo de cambio $17.32 MXN/USD.
Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.
Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.
Factura disponibleSolicítala con tu compra.
DevolucionesConsulta la política.
SPEITransferencia
Ficha técnica
| No. de parte | 001-G03755SX |
|---|---|
| SKU Mercax | 67424 |
| Marca | CAME |
| Categoría | Control de Acceso › Acceso vehicular › Accesorios |
| Peso | 6.88 kg |
| Clave de producto SAT | 46171619 |
Los datos técnicos completos están en la descripción.
Descripción
Características Técnicas
- Tipo: Articulación para brazo tubular
- Sección: Semi-elíptica
- Aplicación: Barrera derecha
- Compatibilidad: KX-BG-GA, 001G03750, KT-GARD4-LED
Dimensiones
- Altura mínima: 1910 mm
- Altura máxima: 3500 mm
- Longitud máxima: 4000 mm
- Diámetro de perforación: Ø5 mm y Ø9 mm
Componentes
- Tubo en espuma
- Elemento articulación
- Lámina espaciadora
- Placa eje
- Lámina guía
- Placa de interposición
Herramientas Requeridas
- Broca Ø5 mm
- Broca Ø9 mm
- Llave personalizada
- Mazo con terminales de plástico
- Abrazaderas de plástico
Normas de Seguridad
- Instalación según normativa
- Prever pictogramas de cizalla si altura es inferior a la mínima
- Verificar sentido de apertura
- Utilizar herramientas adecuadas
Procedimiento de Instalación
- Retirar la placa de montaje
- Marcar los orificios en el armario para la lámina guía
- Perforar con broca Ø9 mm
- Fijar la lámina guía con tornillos y tuercas
- Fijar el espaciador y la placa de eje al motor
- Ajustar parcialmente la placa intermedia y el soporte de brazo
- Cortar el brazo tubular en dos partes
- Insertar el brazo fijo en el soporte y fijarlo
Procedimiento de Instalación (cont.)
- Insertar el perfil anticolisión en el brazo fijo
- Insertar la cadena en el tubo de espuma
- Fijar con abrazaderas de plástico
- Insertar todo dentro del brazo
- Perforar el brazo móvil a 20 y 60 mm del extremo
- Fijar el brazo móvil al elemento articulación
- Insertar la llave personalizada y posicionar a 30-40°
Recomendaciones
- Verificar que la articulación esté posicionada correctamente según lado de instalación
- Invertir el sentido de apertura si se instala en el lado derecho
- Asegurar todos los componentes antes de la puesta en marcha
- Realizar pruebas de seguridad antes de la operación final
Notas Adicionales
- Soporta iluminación parcial (requiere accesorios)
- Las medidas mínima y máxima se refieren a la altura de paso útil
- La articulación debe montarse en posición simétrica para instalación derecha
- Consultar manual del GARD 4 para detalles de instalación
