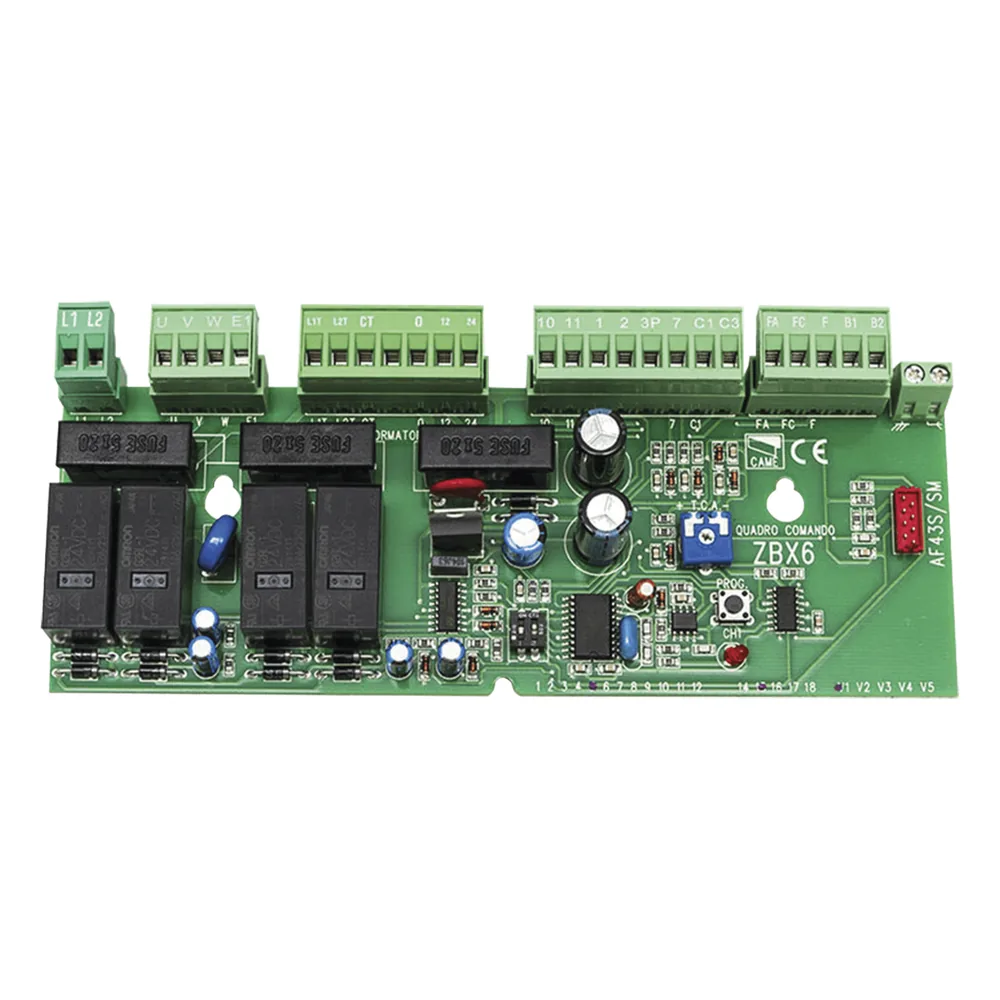

Tarjeta de refacción para motores CAME con tablilla ZBX6
$2,339.18MXN
IVA incluido · precio de referencia, sujeto a existencia
Existencia por confirmar
La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.
Precio sujeto a cambio sin previo aviso. Última actualización: 2 de septiembre de 2026, 18:00 h · Tipo de cambio $17.05 MXN/USD.
Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.
Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.
Factura disponibleSolicítala con tu compra.
DevolucionesConsulta la política.
SPEITransferencia
Ficha técnica
| No. de parte | 3199-ZBX6-110 |
|---|---|
| SKU Mercax | 72362 |
| Marca | CAME |
| Categoría | Control de Acceso › Acceso vehicular › Refacciones |
| Clave de producto SAT | 46171619 |
Los datos técnicos completos están en la descripción.
Descripción
Descripción
- Tarjeta electrónica de reemplazo para motores CAME
- Modelo: ZBX6
- Número de pieza: 3199ZBX6110
- Para aplicaciones residenciales e industriales
Precauciones
- Antes de instalar, cortar la tensión de línea
- Si existen baterías, desconectarlas antes de la instalación
- Para activar el módulo AF, mantener presionado PROG o CH1
- Si no se utilizan ciertos terminales, deben hacerse puentes entre ellos
Conexiones Eléctricas
- L1 - L2: Alimentación 230V AC
- 10 - 11: Salida 24V AC - 20W máx.
- U - W - V: Motorreductor 230V AC
- W - E1: Lámpara intermitente 230V AC - 25W máx.
- 11 - FC: Testigo cancela abierta 24V AC - 3W máx.
- 11 - FA: Testigo cancela cerrada 24V AC - 3W máx.
Control y Seguridad
- 2 - 7: Pulsador de mando ABRE-CIERRA-INVERSIÓN (contacto NA)
- F - FA: Final de carrera en apertura (contacto NC)
- F - FC: Final de carrera en cierre (contacto NC)
- 2 - C1: Conexión fotocélulas para reapertura durante cierre (contacto NC)
Configuración
- DIP 1: Acción conservada (ON: desactiva el transmisor)
- DIP 2: Cierre automático con tiempo de espera regulable
- TRIMMER TCA: Ajuste de tiempo de espera: 1 a 120 segundos
- FASTON: Limitador de par (posiciones 1 a 4)
Activación del Mando Radio
- Conectar el cable TOP-RG58 de la antena
- Insertar la tarjeta AF en la placa electrónica
- La placa reconoce la tarjeta AF al restablecer la alimentación
- Mantener presionado PROG o CH1 hasta que el LED parpadee
- Presionar un pulsador del emisor para enviar el código
Documentación
Para una descripción más detallada de las conexiones eléctricas y funciones, consultar el manual en
Información Ambiental
- Los componentes del embalaje pueden desecharse como residuos sólidos urbanos
- Los componentes del producto deben separarse y eliminarse de forma diferenciada
- Verificar la legislación vigente en el lugar de instalación para eliminación
- No desechar los componentes en el medio ambiente
Actualización de Contenido
Los contenidos del manual son susceptibles de modificaciones en cualquier momento y sin obligación de previo aviso.
