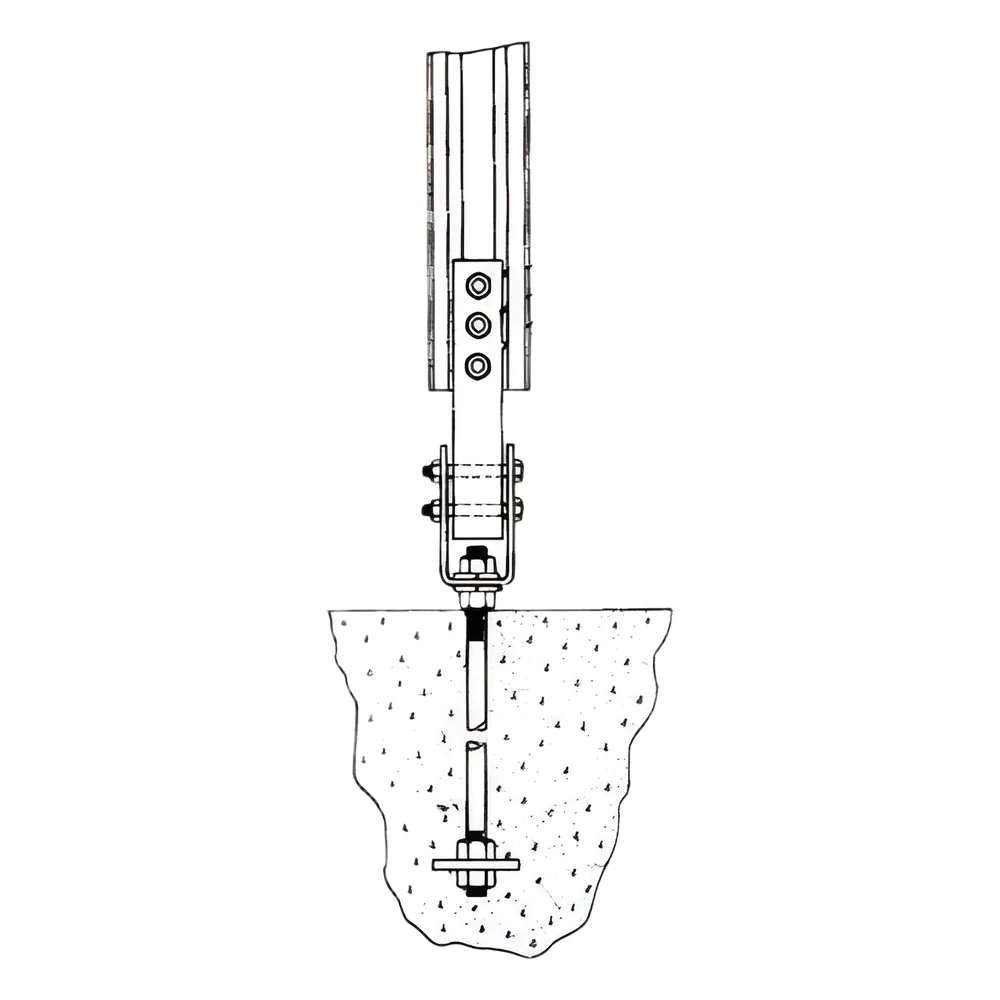

Sistema de Anclaje Tipo Perno para Torres TBX24, TBX32, TBX40, TBX48, GTBX32, GTBX40 y GTBX48.

$9,343.25MXN
IVA incluido · precio de referencia, sujeto a existencia
Existencia por confirmar

La existencia de este producto aún no está confirmada. Consúltanos antes de comprar.

Preguntar disponibilidad por WhatsApp
Precio sujeto a cambio sin previo aviso. Última actualización: 2 de septiembre de 2026, 18:00 h · Tipo de cambio $17.05 MXN/USD.
Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.
Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.
Factura disponibleSolicítala con tu compra.
SPEITransferencia

Ficha técnica

No. de parteHB36
SKU Mercax85303
MarcaSYSCOM
CategoríaRadiocomunicación › Torres y Mástiles › Accesorios para Torres Autosoportadas
Clave de producto SAT31162101

Los datos técnicos completos están en la descripción.

Descripción

Características Generales

  • Diseño de bridas cruzadas (X Brace) para mayor resistencia
  • Bridas remachadas en el centro y extremos
  • Construcción completamente remachada
  • Mayor ancho y peso en la base para estabilidad
  • Pierna con canal corrugado para mayor resistencia
  • Material: Acero al carbono
  • Pre-galvanizado para mayor durabilidad

Especificaciones Técnicas

  • Modelo compatible: Torres TBX24, TBX32, TBX40, TBX48, GTBX24, GTBX32, GTBX40 y GTBX48
  • Tipo: Sistema de anclaje tipo perno
  • Componentes: Pernos, tuercas, arandelas y placas de anclaje
  • Base compatible: Base de concreto con pernos de anclaje
  • Diámetro de pernos: 3/4' (secciones 3-6), 1' (secciones 7-8)
  • Longitud de pernos: 20' (secciones 3-6), 30' (secciones 7-8)
  • Placas de apoyo: 3/8' x 3' x 3' (secciones 3-6), 3/8' x 3.5' x 3.5' (secciones 7-8)

Configuración Base HB36

  • Tubo base: 1 1/2' STD
  • Yoke: HBY1
  • Pernos: 6 x 9/16' x 3'
  • Tuercas: 12 x 9/16', 12 x 3/4'
  • Arandelas: 6 x 3/4'
  • Placas: 3 x BP13 (3/8' x 3' x 3')
  • Pernos de anclaje: 3 x 3/4' x 20'

Dimensiones Base HB36

  • Altura: 36' (3 pies)
  • Distancia entre pernos (W): 3' 6'
  • Profundidad (X): 1' 9'
  • Proyección máxima: 2 5/8'
  • Volumen concreto: 1.8 yardas³

Requisitos de Instalación

  • Concreto: Mínimo 3000 PSI
  • Varillas de refuerzo: ASTM A-615 Grado 40
  • Eliminar formas antes de rellenar
  • Reforzar para control de temperatura y contracción
  • Prohibida la soldadura en refuerzos y anclajes

Especificaciones de Anclaje

  • Secciones 3-6: 3 pernos de 3/4' x 20'
  • Secciones 7-8: 3 pernos de 1' x 30'
  • Diámetro mínimo tubo base: 1 1/2'
  • Distancia entre pernos: 3' 6' (secciones 3-6), 5' 9' (sección 8)
  • Proyección máxima: 2 5/8' (secciones 3-6), 3 1/4' (secciones 7-8)

Componentes Incluidos

  • 1 tubo base HBC1 (1 1/2' STD)
  • 1 tubo base HBL1 (1 1/2' STD)
  • 1 tubo base HBR1 (1 1/2' STD)
  • 3 yokes HBY1
  • 3 pernos de anclaje AB20 (3/4' x 20')
  • 6 arandelas divididas W34 (3/4')
  • 12 tuercas hexagonales N34 (3/4')
  • 12 tuercas hexagonales N916 (9/16')
  • 3 placas de apoyo BP13 (3/8' x 3' x 3')
  • 6 pernos B91612 (9/16' x 3 1/2')

Recomendaciones de Instalación

  • Instalar en superficie plana para mayor seguridad
  • Verificar que no haya daños por transporte
  • Reemplazar remaches dañados con tornillos de máquina con tuerca y arandela
  • Extrema precaución al instalar TBX7 en TBX8 (sin remache de tope)
  • Utilizar solo una persona en la torre a la vez
  • No instalar cerca de líneas eléctricas
  • Todas las instalaciones deben estar a tierra según normas locales y nacionales
  • Inspección semestral por personal calificado

Accesorios Compatibles

  • MK2: Kit de hardware para mástil con poste de rotor
  • TC: Abrazadera para mástil pesado
  • SM: Montaje lateral (28'-40') con mástil de 4'
  • SK1-SK3: Kits de escalones adicionales
  • ACP: Paneles antiescalada
  • TP1A-TP3A: Placas superiores
  • RP1A-RP3A: Placas de rotor

Thomas Shelby & Company, Inc.

309 South Park Drive

St. Marys, Ohio 45885

Teléfono: 419.394.3377

Fax: 419.394.4815

Correo: sales@thomasshelby.com

Web:

Fabricado en Estados Unidos
