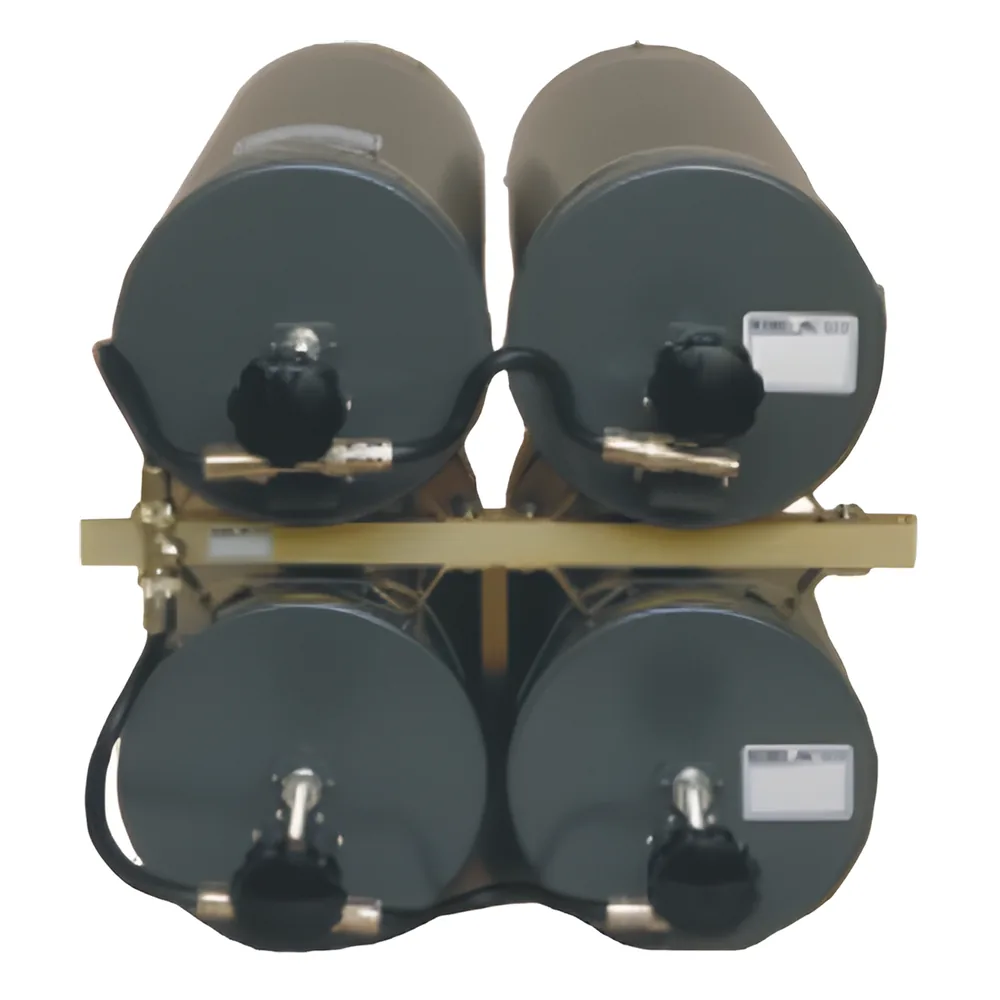

Duplexer VHF, para 143-156 MHz, para Potencia Máxima de Entrada de 250 W (ciclo continuo).
Precio de lista $112,515.95 MXN
Precio Buen Fin
$90,012.76MXN
Ahorras $22,503.19 MXN · Descuento ya aplicado
IVA incluido · precio de referencia, sujeto a existencia
Sin existencia
Precio sujeto a cambio sin previo aviso. Última actualización: 11 de noviembre de 2026, 01:00 h · Tipo de cambio $18.77 MXN/USD.
Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.
Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.
Factura disponibleSolicítala con tu compra.
DevolucionesConsulta la política.
SPEIBanregioTransferencia
Ficha técnica
| No. de parte | DB-4060-WOCB |
|---|---|
| SKU Mercax | 14440 |
| Marca | DB SPECTRA |
| Categoría | Radiocomunicación › Filtros y Sistemas en RF › Duplexers |
| Clave de producto SAT | 32121800 |
Los datos técnicos completos están en la descripción.
Descripción
Características Principales
- Frecuencia: 143-156 MHz
- Aislamiento: Mínimo 80 dB
- Pérdida por Inserción: Máximo 1.5 dB
- Potencia Máxima: 250 W (ciclo continuo)
- Configuración: 4 cavidades (2 transmisor, 2 receptor)
- Conectores: N Hembra
- Temperatura de Operación: -30 a 60°C
- Montaje: EIA 19-inch Rack
Especificaciones Eléctricas
- Impedancia: 50 Ω
- Separación de Frecuencias: 0.5 MHz (mínimo)
- VSWR Máximo: 1.5:1
- Pérdida de Retorno: 14 dB
- Atenuación de Ruido: 80 dB
Especificaciones Mecánicas
- Construcción: Aluminio/Black
- Diámetro de Cavitación: 8' / 203 mm
- Dimensiones: 19.3' (489 mm) Ancho × 34.5' (876.3 mm) Alto × 20.1' (511 mm) Profundo
- Peso Neto: 105 lb / 48 kg
- Tipo de Gabinete: Sin gabinete (WOC)
Aplicaciones
- Sistemas VHF duplex con espaciado cercano de frecuencias
- Comunicaciones marinas (canal 16, 156.8 MHz)
- Sistemas de radio profesional
- Estaciones base VHF
Diseño y Construcción
- Cavidades coaxiales de 8' de diámetro
- Cable coaxial doblemente blindado
- Barra de Invar para estabilidad térmica
- Configuración de paso de banda y rechazo de banda
Opciones de Configuración
- DB4060: 4 cavidades
- DB4062: 6 cavidades (requiere gabinete mayor)
- Opciones de frecuencia:
- A: 138-144 MHz
- B: 143-156 MHz
- C: 154-174 MHz
- BC: 143-156 y 154-174 MHz
Curvas de Selectividad
- 4 cavidades (DB4060): 0.5 MHz separación
- 6 cavidades (DB4062): 0.3 MHz separación
Nota:
Este duplexer VHF está diseñado para acoplar dos transmisores, dos receptores o dos unidades simplex a una antena común con separación de frecuencia de 0.5 MHz o más. La configuración de 4 cavidades (2 transmisor, 2 receptor) permite un aislamiento de 80 dB entre canales.
