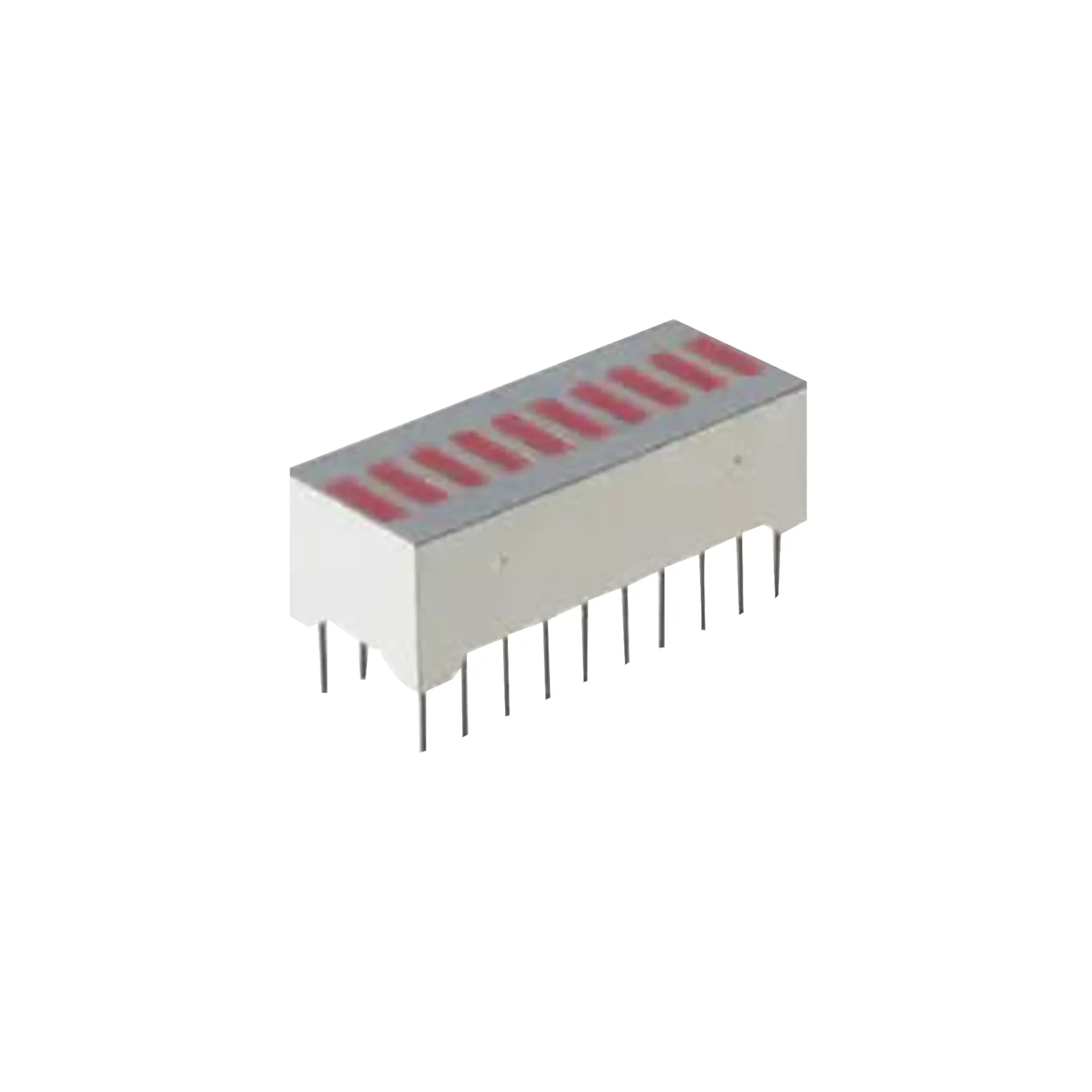

Clic para ampliar · imagen ilustrativa
Barra Gráfica de 10 segmentos LED Rojos tipo LTA-1000
$63.87MXN
IVA incluido · precio de referencia, sujeto a existencia
Existencia por confirmar
El sistema reporta pocas piezas. Antes de comprar, confirmamos físicamente la existencia con nuestro almacén.
Precio sujeto a cambio sin previo aviso. Última actualización: 27 de septiembre de 2026, 04:05 h · Tipo de cambio $17.75 MXN/USD.
Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.
Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.
Factura disponibleSolicítala con tu compra.
DevolucionesConsulta la política.
SPEITransferencia
Ficha técnica
| No. de parte | 1080-1184-ND |
|---|---|
| SKU Mercax | 160423 |
| Marca | SYSCOM |
| Categoría | Radiocomunicación › Refacciones › Misceláneo |
| Clave de producto SAT | 32101600 |
Los datos técnicos completos están en la descripción.
Descripción
Características Técnicas
- Segmentos: 10 segmentos LED rojos
- Dimensiones: 0.3-inch DIP lead spacing
- Consumo: 750 mW (máximo a 25°C)
- Corriente: 30 mA por segmento (máximo)
- Tensión: 6.0 V reverse voltage por segmento
- Temperatura: -40°C a +85°C operación
Especificaciones Eléctricas
- Tensión directa: 2.2V (típico a 10mA)
- Intensidad luminosa: 510-1800 µcd (a 10mA)
- Resistencia dinámica: 26Ω (a 20mA)
- Capacitancia: 35 pF (a 0V, 1MHz)
- Tiempo de conmutación: 500 ns
- Temperatura de almacenamiento: -40°C a +85°C
Aplicaciones Típicas
- Indicadores de nivel de audio
- Medidores de tensión
- Sistemas de visualización industrial
- Instrumentación electrónica
Características Mecánicas
- Diseño end-stackable
- Espaciado estándar de 0.3 pulgadas
- Tolerancias ±0.10 pulgadas
- Material resistente al calor
Conexiones Eléctricas
- Cátodos y ánodos separados
- Compatibilidad con LM3914
- Resistencia térmica: 160°C/W
- Coeficiente de tensión: -2.0 mV/°C
Notas Técnicas
- Luminous Intensity medida con Photo Research Corp. 'Spectra' Microcandela Meter
- Máxima temperatura de superficie: 140°C
- Recomendación de filtros: Panelgraphic Red 60 o Homalite 100-1605
- Compatibilidad con técnicas de soldadura estándar
- Derating lineal a partir de 50°C: -14.3 mW/°C
Información de Seguridad
- No autorizado para uso en dispositivos de soporte vital
- No se asume responsabilidad por aplicaciones específicas
- Reserva de derechos de cambios sin previo aviso
- No incluye licencias de patentes
Curvas Características
- Corriente vs. Tensión directa
- Intensidad luminosa vs. Corriente
- Máxima corriente de pico vs. Ciclo de trabajo
- Eficiencia vs. Ciclo de trabajo
- Tiempo de conmutación: 500 ns
Opciones de Montaje
- Diseño end-stackable para múltiples unidades
- Espaciado estándar para PCB
- Compatible con técnicas de soldadura estándar
- Recomendado para montaje superficial
