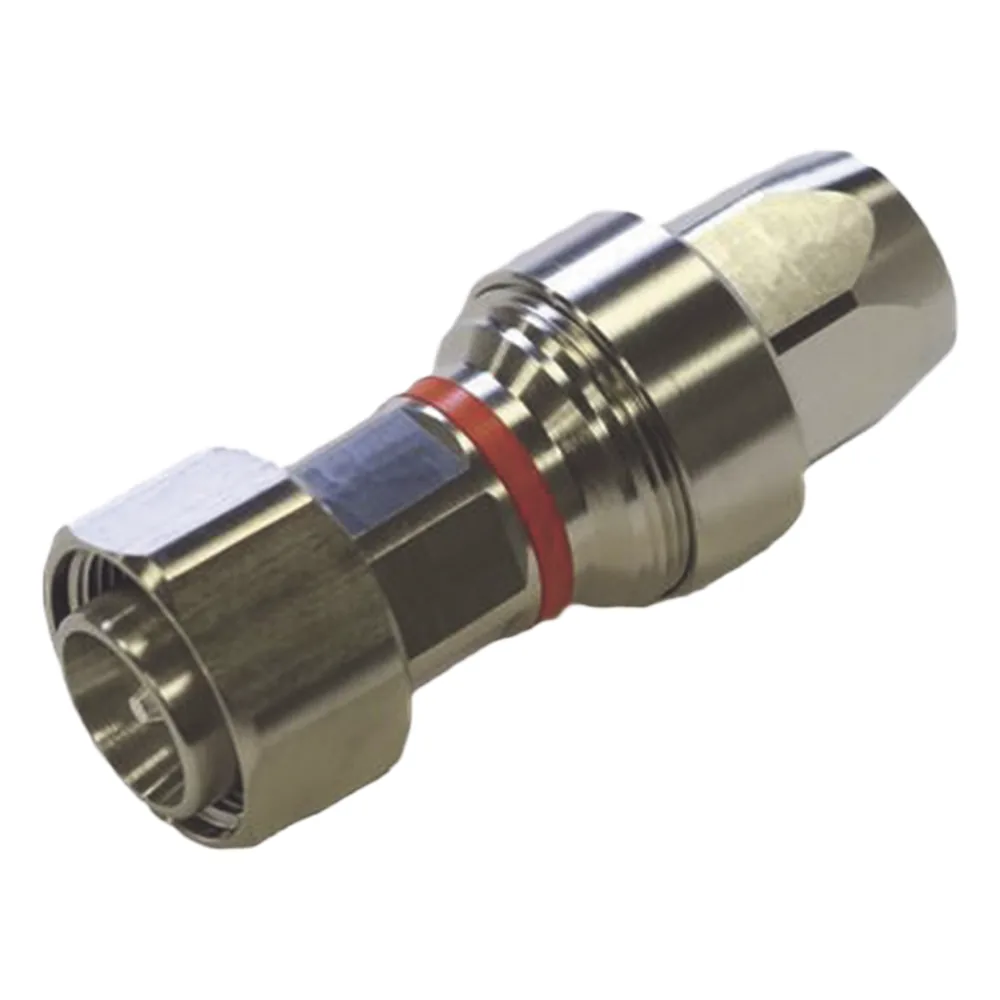

Conector 4.3-10 Macho para Cable HELIAX FSJ4-50B 1/2 pulgada

Name: Conector 4.3-10 Macho para Cable HELIAX FSJ4-50B 1/2 pulgada
Brand: ANDREW / COMMSCOPE
SKU: 161654
Price: 648.10 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	F4HM-D
SKU Mercax	161654
Marca	ANDREW / COMMSCOPE
Categoría	Radiocomunicación › Conectores y Adaptadores › Heliax
Peso	0.1 kg
Clave de producto SAT	39121433

Los datos técnicos completos están en la descripción.

Descripción

Descripción General

El conector F4HM-D de ANDREW, parte de la familia HELIAX®, es un conector coaxial 4.3-10 macho diseñado específicamente para cable FSJ4-50B de 1/2 pulgada. Este conector de alta performance ofrece excelentes características eléctricas y mecánicas para aplicaciones de telecomunicaciones inalámbricas, con una impedancia de 50 ohmios y un rango de frecuencia operativa de 0 a 7500 MHz. Fabricado con contactos plateados y revestimiento trimetal, garantiza máxima durabilidad y rendimiento en condiciones ambientales exigentes.

Características Principales

Interfaz 4.3-10 macho para cable FSJ4-50B de 1/2 pulgada
Impedancia de 50 ohmios tanto en conector como en cable
Rango de frecuencia operativa: 0 - 7500 MHz
Potencia máxima de pico: 22.5 kW
Potencia promedio: 600 W @ 900 MHz
Excelente IMD: -116 dBm @ 910 MHz
Protección IP68 (inmersión a 1 m por 24 horas) e IP66
Temperatura operativa: -55°C a +85°C
Contacto interno plateado y contacto externo trimetal
Bajo coeficiente de pérdida por inserción: 0.05

Especificaciones

Longitud: 62.48 mm (2.46 in)
Diámetro: 24.89 mm (0.98 in)
Tamaño nominal: 1/2 pulgada
Resistencia contacto interno: máximo 0.8 mOhm
Resistencia contacto externo: máximo 1.5 mOhm
Resistencia de aislamiento: mínimo 5000 MOhm
Voltaje de prueba DC: 2500 V
Voltaje RF máximo: 884 Vrms
VSWR: 1.02 @ 45-1000 MHz hasta 1.15 @ 3800-6000 MHz
Efectividad de blindaje: -110 dB

Interfaces y Conectividad

Interfaz: 4.3-10 macho
Método de fijación contacto interno: Captivado
Método de fijación contacto externo: Crush-flare
Ángulo de montaje: Recto
Durabilidad de interfaz: 100 ciclos (IEC 61169-4:9.5)
Durabilidad de acoplamiento: 25 ciclos
Fuerza de retención: 889.64 N (200 lbf)
Par de retención: 5.42 N-m (47.998 in lb)
Par de prueba acoplamiento: 10 N-m (88.507 in lb)

Aplicaciones

Este conector está diseñado para aplicaciones de telecomunicaciones inalámbricas donde se requiere una solución de alta performance y confiabilidad.

Para cables coaxialesLPSF-450B, FSJ4-50B

Herramientas recomendadas:

MCPT-1412 -- Herramienta manual para preparar cable Heliax.
