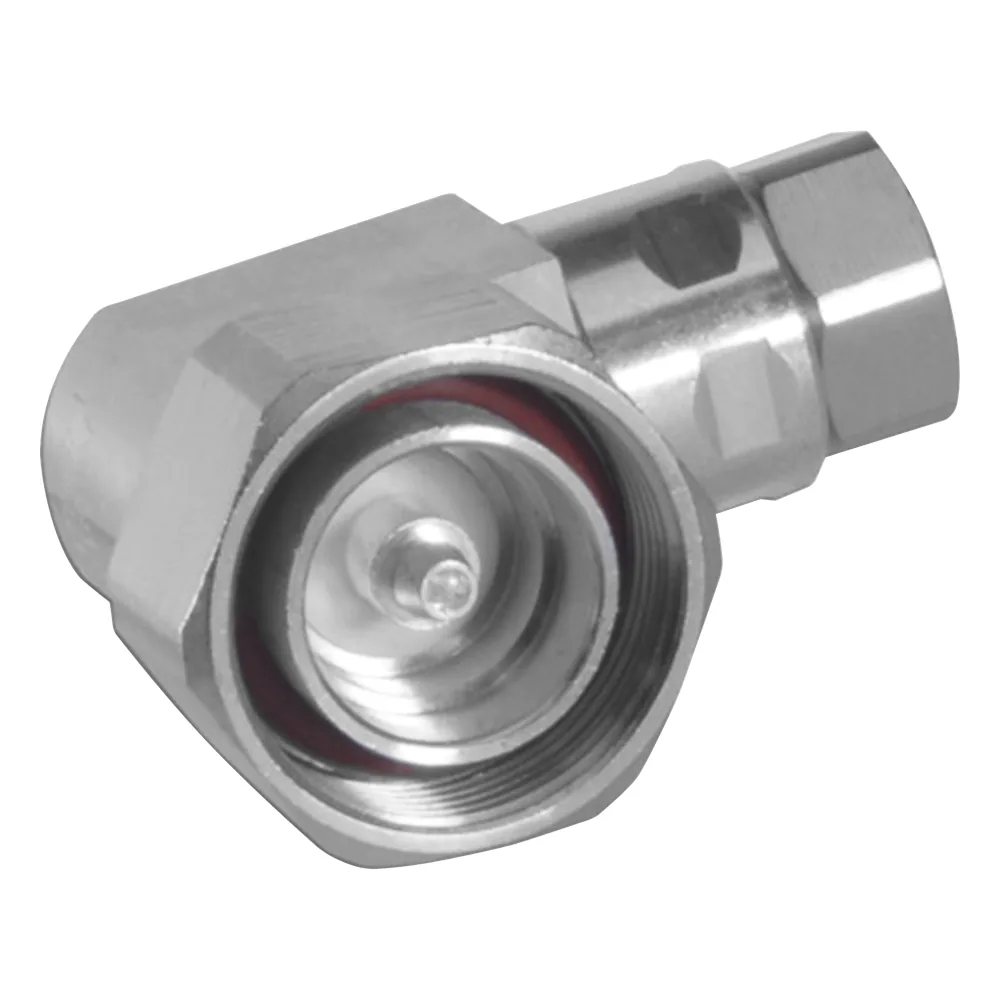

Conector DIN 7-16 Macho De Angulo Recto Para Cable FSJ450B

Name: Conector DIN 7-16 Macho De Angulo Recto Para Cable FSJ450B
Brand: ANDREW / COMMSCOPE
SKU: 168193
Price: 884.01 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	F4DR-C
SKU Mercax	168193
Marca	ANDREW / COMMSCOPE
Categoría	Radiocomunicación › Conectores y Adaptadores › Heliax
Peso	0.2 kg
Clave de producto SAT	39121433

Los datos técnicos completos están en la descripción.

Descripción

El conector F4DR-C de ANDREW es un conector RF de alta performance con interfaz 7-16 DIN macho en configuración de ángulo recto, diseñado específicamente para cable coaxial HELIAX® FSJ4-50B de 1/2 pulgada. Este conector ofrece excelente rendimiento en aplicaciones de telecomunicaciones inalámbricas con un rango de frecuencia de 0 a 7500 MHz y capacidad para manejar hasta 15.6 kW de potencia pico.

Características Principales

Interfaz 7-16 DIN macho en configuración de ángulo recto para fácil instalación en espacios reducidos
Compatible con cable coaxial HELIAX® FSJ4-50B y FSJ4RK-50B de 1/2 pulgada
Rango de frecuencia operativa de 0 a 7500 MHz para aplicaciones de banda ancha
Capacidad de potencia pico de 15.6 kW y potencia promedio de 1.0 kW @ 900 MHz
Excelente desempeño de IMD: -120 dBm @ 910 MHz con dos portadoras de +43 dBm
Protección IP68 para inmersión hasta 1 metro durante 24 horas
Contacto interior con chapado en oro o plata para baja resistencia (máx. 0.8 mOhm)
Contacto exterior con chapado trimetal para máxima conductividad

Especificaciones

Impedancia: 50 ohm (conector y cable)
VSWR: 1.04 @ 50-1900 MHz, 1.67 @ 6000-10200 MHz
Pérdida de inserción: Coeficiente típico 0.05√freq (GHz)
Voltaje DC de prueba: 2500 V
Resistencia de aislamiento mínima: 5000 MOhm
Efectividad de blindaje: -110 dB
Tensión RF operativa máxima: 884 Vrms
Temperatura operativa: -55°C a +85°C (-67°F a +185°F)
Temperatura de almacenamiento: -55°C a +85°C

Interfaces y Conectividad

Interfaz: 7-16 DIN Macho
Método de fijación contacto interior: Captivado
Método de fijación contacto exterior: Self-flare
Ángulo de montaje: 90° (ángulo recto)
Presurizable: No
Durabilidad de interfaz: 500 ciclos (IEC 61169-4:9.5)
Fuerza de retención del conector: 444.82 N (100 lbf)
Torque de retención del conector: 5.42 N-m (48 in-lb)
