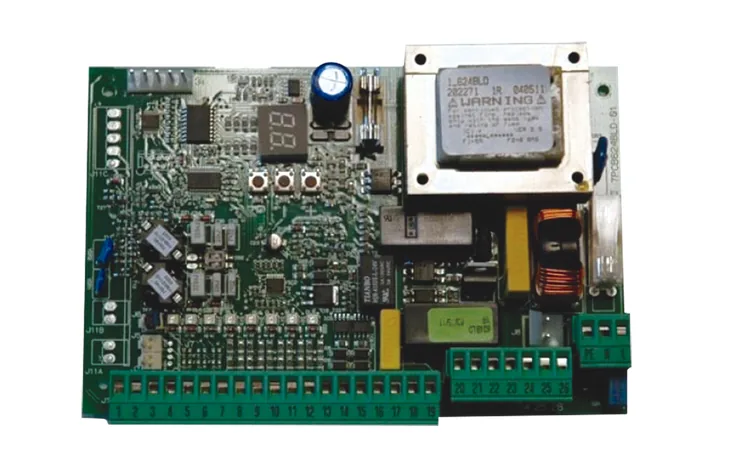

Tablilla Para Barreras FAAC 620 y FAAC 640

Características principales

• Tablilla para barreras FAAC 620 y FAAC 640
• Cuenta con niveles de programación
• Diseñado para operación continua y fiable
• Optimizado para modelos especificados de barreras
• Incluye niveles avanzados de programación
• Fácil integración con sistema de barreras
• Tarjeta con un año de garantía contra defectos de fabricación

Modelos compatibles

• FAAC 620
• FAAC 640
• FAAC620RPD
• FAAC620STD
• 1046858
• 1046358
• 1046228

Conexiones destacadas

• Salida 1: Open-collector GND (programable)
• Salida 2: Open-collector GND (programable)
• Salida 3: Relé (programable)
• Detector de masas metálicas: Incorporado
• Acoplamiento rápido: Final de carrera apertura/cierre
• Conector Minidec: Para Decoder y RP

Requisitos de instalación

• Desconectar alimentación antes de cualquier intervención
• Interruptor magnetotérmico diferencial con umbral adecuado
• Separación de cables de alimentación y de mando
• Uso de vainas separadas o cable blindado
• Comprobación semestral del funcionamiento
• No modificar componentes del sistema de automatismo

Contenido del paquete

• 1 x Tablilla para barreras FAAC 620/640
• 1 x Manual de instrucciones
• 1 x Guía rápida de programación

Dimensiones

• Formato: Placa electrónica estándar
• Montaje: En bastidor de barrera
• Conexión: Bornes de tornillo y conectores rápidos

Notas importantes

• No instalar en ambientes explosivos
• No utilizar componentes no originales FAAC
• No permitir intervención de personal no calificado
• Mantener embalaje lejos de niños
• No modificar configuraciones no previstas en el manual
• Verificar funcionamiento de dispositivos de seguridad periódicamente

Advertencias para el instalador

• Antes de cualquier intervención, desconectar la alimentación eléctrica
• Colocar interruptor magnetotérmico diferencial con umbral adecuado
• Conectar a tierra las partes metálicas del cierre
• Verificar el estado de los dispositivos de seguridad
• Proporcionar información sobre funcionamiento manual en caso de emergencia
• Entregar al usuario el manual de advertencias

Aplicaciones típicas

• Control de acceso vehicular
• Sistemas de seguridad perimetral
• Automatización de barreras en estacionamientos
• Control de paso en instalaciones industriales
• Gestión de tráfico en zonas controladas

Contenido técnico adicional

• Detector de masas metálicas incorporado
• Pantalla de señalización y programación
• Diodos de control del estado de las entradas
• Selector de frecuencias LOOP 1 y LOOP 2
• Transformador de aislamiento TF1
• Fusibles de protección F1 y F2
• Pulsadores de programación 'F', '+' y '-'

Referencias normativas

• EN 12453: Seguridad de los automatismos para puertas peatonales y de garaje
• EN 12445: Dispositivos de protección para automatismos
• EN 12604: Seguridad de máquinas - Equipos eléctricos
• EN 12605: Seguridad de máquinas - Requisitos generales

Notas de mantenimiento

• Verificar semestralmente el funcionamiento del equipo
• Comprobar eficiencia de dispositivos de seguridad
• Revisar conexiones eléctricas periódicamente
• Mantener limpio el equipo de polvo y humedad
• Sustituir componentes solo con repuestos originales

Garantía y soporte

• 1 año de garantía contra defectos de fabricación
• Asistencia técnica especializada FAAC
• Soporte para configuraciones avanzadas
• Disponibilidad de repuestos originales

Componentes y conectores

• Conector J4: Acoplamiento Minidec, Decoder, Receptor RP/RP2
• Salidas programables: 4 salidas en total
• Detector de masas metálicas incorporado DL
• Selector de frecuencias DS1
• Conector J8: Condensador de arranque motor

Notas adicionales

• Para cualquier intervención, seguir estrictamente las instrucciones del manual
• No utilizar el producto en condiciones distintas a las especificadas
• No permitir la presencia de personas cerca del equipo durante su funcionamiento
• Mantener los mandos a distancia fuera del alcance de los niños
• El usuario no debe intentar reparar o modificar el producto

Especificaciones adicionales

• Sistema de gestión multifunción
• Tecnología BUS para integración de dispositivos
• Pantalla de señalización y programación
• Detector de masas metálicas incorporado
• Selector de frecuencias para espiras magnéticas

Conexión de dispositivos de seguridad

• Conexión fotocélulas de RELÉ y dispositivos de seguridad con contacto 'N.C.'
• Conexión fotocélulas BUS
• Protección contra fallos de seguridad
• Conexión de dispositivos de emergencia
• Sistema de detección de obstáculos

Configuraciones avanzadas

• Programación de lógica de pre-ajuste
• Configuración de parámetros de funcionamiento
• Ajuste de tiempos de operación
• Ajuste de sensibilidad de sensores
• Configuración de modo Master-Slave

Información de seguridad adicional

• El automatismo dispone de dispositivo de seguridad antiaplastamiento
• Los dispositivos de seguridad deben cumplir con la norma EN 12978
• Se recomienda instalar señalización luminosa (ej. FAACLIGHT)
• El paso solo es permitido cuando el automatismo está parado
• Los dispositivos de seguridad protegen áreas de peligro mecánico

Información de garantía

La garantía cubre defectos de fabricación por un periodo de 1 año desde la fecha de compra. No cubre daños por instalación incorrecta, uso indebido o componentes no originales FAAC.

Contenido del embalaje

• 1 x Tarjeta electrónica 624BLD
• 1 x Manual de instalación y programación
• 1 x Guía de programación rápida
• 1 x Etiqueta identificadora de componentes

Requisitos de instalación eléctrica

• Interruptor omnipolar con apertura de contactos ≥ 3 mm
• Interruptor magnetotérmico de 6 A con interrupción omnipolar
• Interruptor diferencial con umbral de 0,03 A
• Separación de circuitos de potencia y de mando
• Conexión a tierra obligatoria

Información de compatibilidad

• Compatible con sistemas de automatización FAAC estándar
• Integración con sensores y detectores FAAC
• Soporta dispositivos de seguridad estándar del mercado
• Adaptación a diferentes configuraciones de barrera
• Compatibilidad con módulos de comunicación BUS

Notas de programación

• 3 niveles de programación disponibles
• Modificación de pre-configuración de fábrica
• Configuración de lógica de pre-ajuste
• Ajuste de parámetros de detección de obstáculos
• Programación de salidas multifunción

Diagrama de conexiones

Para diagramas detallados y esquemas de conexión, referirse al manual de instalación incluido en el paquete o disponible en la página web de FAAC.

Notas de seguridad

• No realizar modificaciones no autorizadas
• No utilizar herramientas no adecuadas para la instalación
• Verificar compatibilidad con otros componentes del sistema
• No obstruir el acceso a los componentes electrónicos
• No utilizar líquidos de limpieza abrasivos

Notas de uso

• El producto debe usarse exclusivamente para el propósito indicado en el manual
• No utilizar el producto en ambientes con humedad excesiva
• No instalar en zonas con riesgo de exposición a sustancias químicas agresivas
• Mantener el equipo libre de polvo y suciedad
• Verificar periódicamente el estado de los componentes mecánicos

Información de almacenamiento

• Almacenar en lugar seco y fresco
• Proteger de la humedad y polvo
• Evitar exposición prolongada a la luz solar
• Mantener temperatura de almacenamiento entre -20°C y +55°C
• Evitar ambientes con condensación

Información adicional

Para información técnica detallada, esquemas eléctricos y configuraciones avanzadas, se recomienda consultar el manual completo de la tarjeta 624BLD proporcionado por FAAC.

Códigos de producto relacionados

• Código del producto: 2022715
• Referencia FAAC: 662244 BBLLDD

Declaración CE de conformidad

FAAC S.p.A., con domicilio en Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALIA, declara que el equipo electrónico 624BLD cumple con los requisitos esenciales de seguridad de las directivas CEE 2006/95/CE (Baja Tensión) y 2004/108/CE (Compatibilidad Electromagnética). El producto ha sido sometido a ensayos en configuración típica homogénea con productos FAAC S.p.A.
