Clic para ampliar · imagen ilustrativa
FAAC

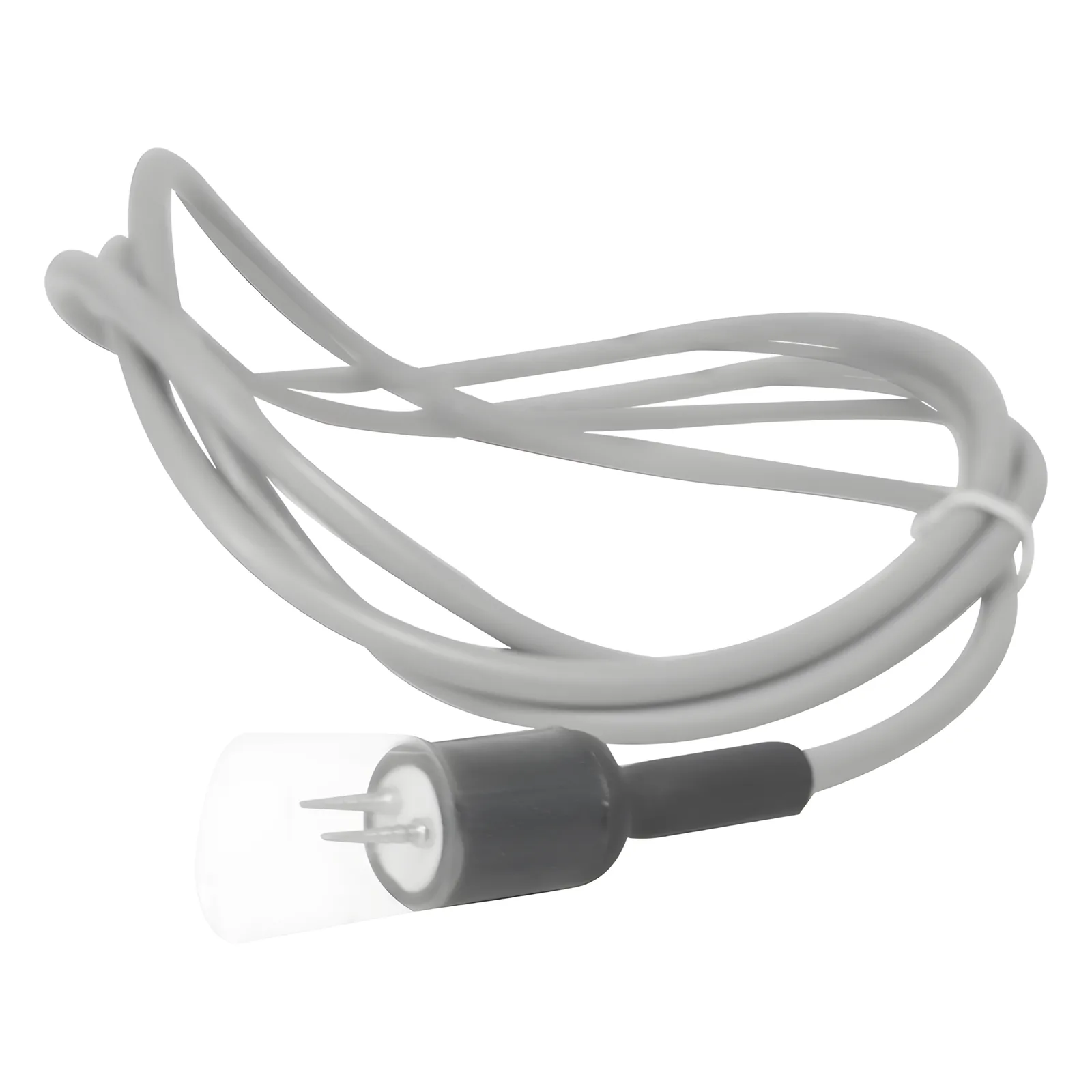

CONECTOR PARA MANGUERA LED

$426.03MXN
IVA incluido · precio de referencia, sujeto a existencia
Sin existencia
Preguntar disponibilidad por WhatsApp
Precio sujeto a cambio sin previo aviso. Última actualización: 27 de septiembre de 2026, 00:22 h · Tipo de cambio $17.75 MXN/USD.
Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.
Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.
Factura disponibleSolicítala con tu compra.
SPEITransferencia

Ficha técnica

No. de parte300992
SKU Mercax186502
MarcaFAAC
CategoríaControl de Acceso › Acceso vehicular › Accesorios
Peso0.25 kg
Clave de producto SAT46171619

Los datos técnicos completos están en la descripción.

Descripción

Características Técnicas

  • Tensión de alimentación: 230 V~ (±6% -10%) o 115 V~ (±6% -10%) a 50/60 Hz
  • Potencia absorbida: 7 W
  • Carga máxima del motor: 300 W
  • Alimentación accesorios: 24 Vdc
  • Corriente máxima accesorios: 500 mA
  • Temperatura de funcionamiento: -20°C a +55°C
  • Fusibles: F1 = F 5A - 250V / F2 = T 0,8A - 250V o F1 = F 10A - 120V / F2 = T 0,8A - 120V según versión
  • Tiempo de trabajo: Programable de 0 a 4 minutos
  • Tiempo de pausa: Programable de 0 a 4 minutos
  • Fuerza del motor: Programable en 50 niveles

Características Adicionales

  • Programación: 3 niveles para mayor flexibilidad
  • Conector rápido: Acoplamiento tarjeta de 5 pines Minidec, Decoder, Receptor, RP/RP2
  • Salidas programables: 4 salidas programables en 18 funciones diferentes
  • Gestión: Deceleraciones, pantalla multifunción, tecnología BUS y detector de masas metálicas incorporado
  • Protección: Conexión a tierra obligatoria, separación de cables de alimentación y mando
  • Seguridad: Dispositivo antiaplastamiento por control de par, conformidad con normas EN 12978
  • Conformidad: Cumple directivas CEE 2006/95/CE (Baja Tensión) y 2004/108/CE (Compatibilidad Electromagnética)

Conexiones Eléctricas

Conexiones disponibles:

  • J1: Regleta de bornes baja tensión (accesorios)
  • J2: Conexión motor, destellador y ventilador
  • J3: Acoplamiento rápido final de carrera de apertura
  • J5: Acoplamiento rápido final de carrera de cierre
  • J6: Sensor de empuje barra
  • J8: Condensador de arranque del motor
  • J9: Regleta de bornes para alimentación 230 VAC
  • J4: Acoplamiento Minidec, Decoder y RP

Descripción de Componentes

  • DL: Pantalla de señalización y programación
  • DIODOS: Control del estado de las entradas
  • DS1: Selector de frecuencias Loop 1 y Loop 2
  • F1: Fusible para motores y primario del transformador
  • F2: Fusible para baja tensión y accesorios
  • Pulsadores: F (programación), + (incremento), - (decremento)
  • TF1: Transformador

Niveles de Programación

  • 1° Nivel: Programación básica
  • 2° Nivel: Modificación de pre-configuración y configuración de salidas
  • 3° Nivel: Programación avanzada de lógica de pre-ajuste
  • Configuración Loop Detector: Ajuste del detector de frecuencia DS1

Advertencias de Seguridad

  • Desconectar la alimentación eléctrica antes de cualquier intervención
  • Colocar interruptor omnipolar con apertura de contactos ≥ 3 mm
  • Conectar correctamente el cable de tierra a la masa
  • Separar cables de alimentación de cables de mando y seguridad
  • Evitar interferencias eléctricas usando vainas separadas o cable blindado
  • Comprobar periódicamente el funcionamiento del sistema y dispositivos de seguridad
  • No utilizar componentes no originales FAAC
  • No modificar componentes del sistema de automatismo
  • Mantenimiento semestral obligatorio

Normas de Instalación

  • Instalación debe seguir normas EN 12453 y EN 12445
  • Elementos mecánicos deben cumplir normas EN 12604 y EN 12605
  • Para países extracomunitarios, seguir legislación local y normativas mencionadas
  • Sistema debe incluir señalización luminosa y cartel informativo

Declaración de Conformidad

El equipo electrónico 624BLD cumple con:

  • Directiva 2006/95/CE (Baja Tensión)
  • Directiva 2004/108/CE (Compatibilidad Electromagnética)

Nota: El producto ha sido sometido a ensayos en configuración típica homogénea con productos FAAC.

Conectores y Terminales

J1 - Accesorios
  • LOOP 1 - Espira magnética APERTURA
  • LOOP 2 - Espira magnética SEGURIDAD/CIERRE
  • OPEN - Mando de apertura (N.A.)
  • CLOSE - Mando de cierre (N.A.)
  • FSW - Dispositivo de seguridad en cierre (N.C.)
  • STOP - Dispositivo de parada (N.C.)
  • EMERGENCY - Dispositivo de emergencia (N.C.)
  • GND - Negativo alimentación accesorios
  • 24 Vdc - Positivo alimentación accesorios
  • OUT 1-3 - Salidas programables
J2 - Motor, Destellador y Ventilador
  • Conexión para motor
  • Conexión para destellador
  • Conexión para ventilador
  • Máxima potencia: 60W
J9 - Alimentación
  • Alimentación principal 230 VAC
  • Conexión para neutro
  • Conexión para tierra
  • Conexión para fase

Detalles de Programación

Nivel 1
  • Programación básica del automatismo
  • Configuración de parámetros iniciales
  • Ajuste de tiempos de trabajo y pausa
Nivel 2
  • Modificación de pre-configuración
  • Configuración de salidas programables
  • Control del sistema BUS
Nivel 3
  • Programación avanzada de lógica de pre-ajuste
  • Configuración detallada de parámetros
  • Ajuste de configuraciones maestras
