FEDERAL SIGNAL INDUSTRIAL

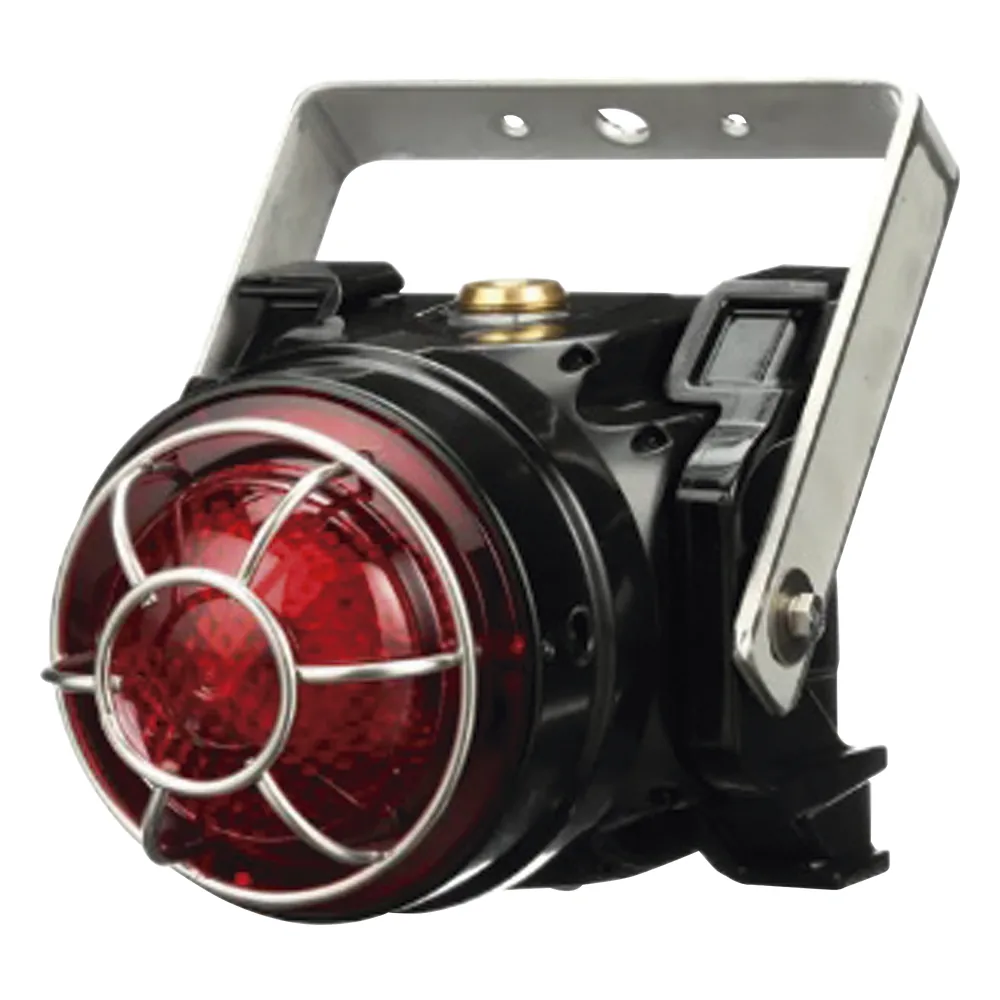

Baliza LED para Ubicaciones Peligrosas / 120-240 VCA / Montaje Trunnion Ex d / Lente Roja de Bajo Perfil / 8 Patrones de Parpadeo / IP66 / Certificación ATEX-IECEx-cULus

Precio de lista $35,084.51 MXN
Precio Buen Fin
$28,067.61MXN

Ahorras $7,016.90 MXN · Descuento ya aplicado

IVA incluido · precio de referencia, sujeto a existencia
Sin existencia
Preguntar disponibilidad por WhatsApp
Precio sujeto a cambio sin previo aviso. Última actualización: 11 de noviembre de 2026, 01:00 h · Tipo de cambio $18.77 MXN/USD.
Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.
Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.
Factura disponibleSolicítala con tu compra.
SPEIBanregioTransferencia

Ficha técnica

No. de parteG-LED-AC-T-R
SKU Mercax187595
MarcaFEDERAL SIGNAL INDUSTRIAL
CategoríaGPS, Telemática y Equipamiento Vehicular › Señalización y Alerta Industrial › Luces para la Industria y Edificios
Peso3 kg
Clave de producto SAT39111706

Los datos técnicos completos están en la descripción.

Descripción

Federal Signal modelo: G-LED-AC-T-R

La baliza LED G-LED-AC-T-R de la Serie Global de Federal Signal es un dispositivo de señalización visual diseñado específicamente para su uso en ubicaciones peligrosas clasificadas. Este modelo opera con alimentación de 120-240 VCA y cuenta con montaje tipo trunnion (muñón) Ex d, ofreciendo una solución robusta para instalaciones industriales que requieren certificación ATEX, IECEx y cULus. Su arquitectura incorpora un arreglo de LED de estado sólido con ocho patrones de parpadeo seleccionables mediante interruptor DIP, incluyendo patrones de giro simulado, estroboscópico y oleaje, con una frecuencia máxima de 90 destellos por minuto. La cubierta de policarbonato no metálica con lente roja de bajo perfil proporciona resistencia química frente a ácidos, álcalis y la mayoría de los agentes corrosivos, mientras que su clasificación IP66 garantiza protección total contra polvo y chorros de agua a alta presión. El gabinete Ex d con entradas de prensaestopas M20-1.5 6H y bloque de terminales de tornillo de seis posiciones permite una instalación segura y conforme a las normativas EN60079 e IEC60079 para atmósferas de gas y polvo.

Características Generales

  • Tipo de Producto: Baliza LED para ubicaciones peligrosas
  • Serie: Global Series Model G-LED
  • Montaje: Trunnion Mount (muñón) Ex d con lente de bajo perfil
  • Color de Lente: Roja (Red)
  • Alimentación: 120-240 VCA
  • Material del Gabinete: No metálico (policarbonato), resistente a ácidos, álcalis y químicos
  • Protección de Lente: Guarda metálica incluida (capacitancia: 18 pF)
  • Insertos: Latón con capacitancia de 14 pF (riesgo electrostático controlado)
  • Fabricación: Hecho en EE. UU.
  • Uso: Clase I, División 2, Grupos A, B, C, D; Clase II, División 2, Grupos F y G; Clase III; ubicaciones no peligrosas
Certificaciones y Protección
  • Certificación ATEX: Baseefa15ATEX0153X
  • Certificación IECEx: IECEx BAS 15.0102X
  • Codificación ATEX: II 2 G D
  • Protección Gas (T6): II 2 GD Ex db op is IIC T6 Gb / Ex op is tb IIIC T85°C Db IP66 (Tamb= -50°C a +58°C)
  • Protección Gas (T5): II 2 GD Ex db op is IIC T5 Gb / Ex op is tb IIIC T100°C Db IP66 (Tamb= -50°C a +70°C)
  • cULus Zone 1: Clase I, Zone 1, AEx db op is IIC T4 Gb
  • cULus Zone 21: Zone 21, AEx op is tb IIIC T135°C Db IP66 (Tamb= -55°C a +70°C)
  • Grado IP: IP66
  • Normas: EN60079-0:2012+A11:2013, EN60079-1:2014, EN60079-7:2007, EN60079-28:2007, EN60079-31:2014, IEC60079-0 6ª Ed., IEC 60079-1 7ª Ed., IEC 60079-7 4ª Ed., IEC60079-31 2ª Ed., IEC 60079-28:2006
Desempeño y Parpadeo
  • Fuente de Luz: Arreglo LED de estado sólido (reemplazable)
  • N.º de Parte LED Array: K859500823-*
  • Patrones de Parpadeo: 8 patrones seleccionables por DIP switch SW1
  • Patrón 1 (Default): Encendido Permanente (Steady On)
  • Patrón 2: Parpadeo 60 SPM (Blink)
  • Patrón 3: Oleaje 60 SPM (Swell)
  • Patrón 4: Simulación Estroboscópica (Strobe Simulation)
  • Patrón 5: Giro en Sentido Contrario a las Agujas del Reloj (Rotate CCW)
  • Patrón 6: Giro en Sentido de las Agujas del Reloj (Rotate CW)
  • Patrón 7: Oscilante (Waggle)
  • Patrón 8: Molinillo (Pinwheel)
  • Frecuencia Máxima: 90 FPM (parpadeos por minuto)

*El emisor LED alcanza altas temperaturas durante la operación. Permitir enfriamiento antes de manipular.

Físicas y Eléctricas
  • Alimentación: 120-240 VCA, 50/60 Hz
  • Tipo de Cableado: Cable trenzado (stranded), calibre máximo 4 mm² (12 AWG)
  • Temperatura Nominal del Cable: 85 °C o superior
  • Bloque de Terminales: 6 posiciones, tipo tornillo montado en PCB
  • Conexión AC: L1 (Línea/Vivo), L2 (Neutro/Común), GND (Tierra)
  • Par de Apriete Máx. Terminales: 0.6 Nm (5 in-lb)
  • Pelado de Aislamiento: 8 mm (0.31 in)
  • Entradas de Prensaestopas: 2 x M20-1.5 6H
  • Opción de Entrada: M25 en el extremo de modelos con caja de mayor seguridad
  • Tapones de Sellado: Latón M20-1.5 x 6g (certificados, incluidos)
  • Orificios de Montaje: 4 x 8.5 mm contrabarrenados para tornillos de cabeza hueca M8
  • Patrón de Montaje: 105.9 mm x 105.9 mm (4.17 in x 4.17 in)
  • Diámetro de Círculo de Montaje: Ø105.9 mm (5.27 in)
  • Dimensiones (Lente Bajo Perfil): 190.6 mm (L) x 132.6 mm (Al) x 34.9 mm (Pr) / 7.50 x 5.22 x 1.38 in
  • Dimensiones (Lente Alto Perfil): 227.4 mm (L) x 132.6 mm (Al) x 34.9 mm (Pr) / 8.95 x 5.22 x 1.38 in
  • Temp. de Operación (T6): -50 °C a +58 °C
  • Temp. de Operación (T5): -50 °C a +70 °C
  • Temp. de Operación (cULus T4): -55 °C a +70 °C
  • Tornillo de Fijación: M3 hex en lateral del gabinete
  • Llave para Apertura: Llave de 3/8 in para tres relieves a 120°
  • Sección Transversal de Tierra: Debe ser igual a la del conductor de fase
  • Tolerancia de Voltaje: No exceder ±10% de la clasificación nominal
Contenido del Paquete
  • Baliza LED G-LED ensamblada con lente roja de bajo perfil
  • Guarda metálica de protección de lente
  • Tapones de sellado de latón M20-1.5 x 6g para entradas no utilizadas
  • Manual de instalación y mantenimiento (multilingüe: inglés, español, francés)
  • Kit de montaje trunnion (muñón) incluido
  • Tornillería de montaje M8 (según configuración)
Mantenimiento y Repuestos
  • Limpieza: Paño húmedo periódicamente. No usar solventes agresivos.
  • Inspección de Lente: Revisar regularmente por grietas. Reemplazar si está dañada.
  • LED Array (Repuesto): K859500823-*
  • Sub-Ensamblaje AC LED (Ámbar): K859501401-A
  • Sub-Ensamblaje AC LED (Azul): K859501401-B
  • Sub-Ensamblaje AC LED (Blanco): K859501401-W
  • Sub-Ensamblaje AC LED (Verde): K859501401-G
  • Sub-Ensamblaje AC LED (Magenta): K859501401-W
  • Sub-Ensamblaje AC LED (Rojo): K859501401-R
  • Sub-Ensamblaje AC LED (Amarillo): K859501401-W
  • Lubricación de Roscas: Grasa a base de silicona no endurecible, químicamente compatible
  • Herramientas de Servicio: Llave hexagonal A/F 1.5 mm, destornillador Phillips n.º 1, destornillador punta plana 2 mm, pelacables

*No está prevista la reparación de los senderos de llama (flamepaths). Las balizas con daños en flamepaths deben reemplazarse por completo o devolverse a Federal Signal.

Accesorios Compatibles
  • Kit Anillo Indicador (Negro): G-KIT-RP-BK
  • Kit Anillo Indicador (Azul): G-KIT-RP-B
  • Kit Anillo Indicador (Verde): G-KIT-RP-G
  • Kit Anillo Indicador (Magenta): G-KIT-RP-M
  • Kit Anillo Indicador (Rojo): G-KIT-RP-R
  • Kit Anillo Indicador (Amarillo): G-KIT-RP-Y
  • Kit Acoplador E-Box en Línea: G-KIT-EC180
  • Kit Acoplador E-Box 90°: G-KIT-EC90
  • Kit Separador Caja de Extensión: G-KIT-EXTB
  • Kit Muñón Simple: G-KIT-ST
  • Kit Muñón Doble: G-KIT-DT
  • Adaptador M20 Macho a 1/2" NPT Hembra: K231246A
  • Adaptador M20 Macho a 3/4" NPT Hembra: K231247
  • Tapa Extremo E-Box con Apertura M20: K859500805-02
  • Tapa Extremo E-Box con Apertura M25: K859500805-01
  • Ensamblaje Cubierta E-Box: K859501414

Notas de Seguridad

  • ⚠️ No desconectar el equipo a menos que se haya cortado la alimentación o el área sea no peligrosa.
  • ⚠️ No retirar ni reemplazar el fusible con el equipo energizado.
  • ⚠️ Superficies no metálicas externas pueden presentar riesgo de carga electrostática.
  • ⚠️ Insertos de latón (14 pF) y guarda metálica (18 pF) pueden almacenar carga eléctrica.
  • ⚠️ No se permite pintura ni acabados de superficie no aplicados por Federal Signal.
  • ⚠️ La instalación debe ser realizada por un electricista calificado conforme a normativas locales y nacionales.
