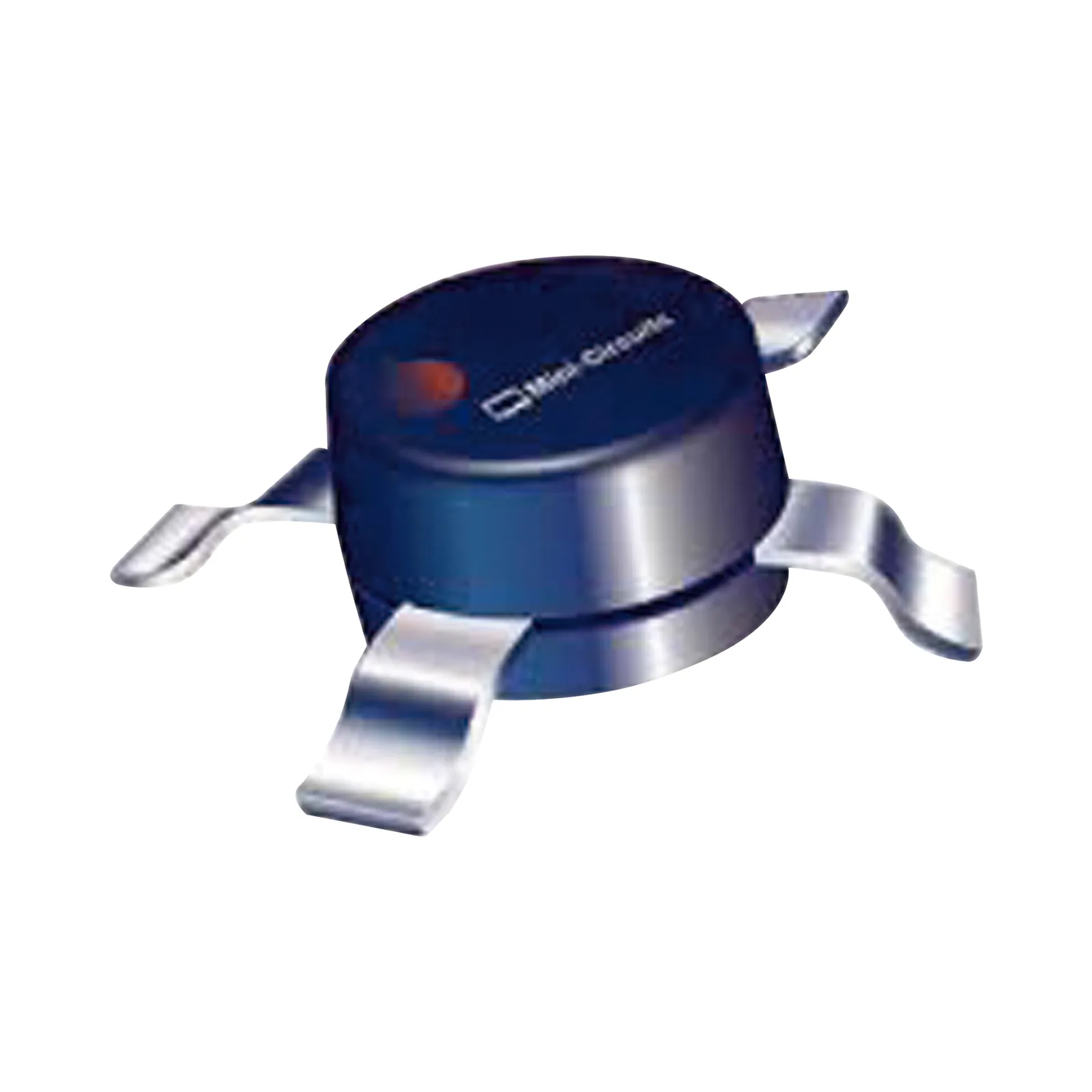

Amplificador Monolítico MMIC MAR-8A CD-1 GHz 25 dB 65 mA VV105
Precio de lista $110.48 MXN
Precio Buen Fin
$88.38MXN
Ahorras $22.10 MXN · Descuento ya aplicado
IVA incluido · subtotal $76.19 + IVA $12.19
El sistema reporta pocas piezas. Puedes generar la cotización; confirma la existencia con Mercax antes de depositar.
Cotiza sin mínimo desde tu carrito / cotizador. Envío terrestre gratis a todo México desde $1,000 MXN y hasta 35 kg por pieza; pedidos menores: $200 MXN de paquetería. Elige Estafeta o Paquetexpress según cobertura. Las piezas de mayor peso llevan flete cotizado aparte. Conoce cómo comprar, recibir o recoger tu pedido.
Precio sujeto a cambio sin previo aviso. Última actualización: 10 de noviembre de 2026, 01:00 h · Tipo de cambio $18.72 MXN/USD.
Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.
Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.
Factura disponibleSolicítala con tu compra.
DevolucionesConsulta la política.
SPEIBanregioTransferencia
Ficha técnica
| No. de parte | 139-MAR-8A |
|---|---|
| SKU Mercax | 190698 |
| Marca | SYSCOM |
| Categoría | Radiocomunicación › Refacciones › Misceláneo |
| Clave de producto SAT | 32101600 |
Los datos técnicos completos están en la descripción.
Descripción
Características Generales
- Amplificador Monolítico MMIC
- Rango de frecuencia: DC-1 GHz
- Bajo voltaje de operación (3.7V típico)
- Baja disipación de potencia
- Puede eliminar la necesidad de inductor de RF (RFC)
- Alta ganancia: 31.5 dB a 0.1 GHz
- Impedancia internamente acoplada a 50 Ohms
- Bajo ruido
- Estabilidad mejorada
- Protección contra transitorios de alimentación
- Conformidad RoHS
- Aguanta lavado acuoso
Especificaciones Eléctricas
- Rango de Frecuencia: DC-1 GHz
- Ganancia: 31.5 dB a 0.1 GHz / 25 dB a 1 GHz
- Retorno de entrada: 15.5 dB
- Retorno de salida: 11 dB
- Potencia de salida @ 1 dB compresión: +12.5 dBm a 1 GHz
- IP3 de salida: +25 dBm a 1 GHz
- Figura de ruido: 3.1 dB a 1 GHz
- Corriente operativa recomendada: 36 mA
- Voltaje de operación: 3.2-4.2 V (3.7 V típico)
- Resistencia térmica: 119 °C/W
Aplicaciones
- Sistemas celulares
- Instrumentación
- Comunicaciones
Ratings Máximos
- Temperatura de operación: -40°C a 85°C
- Temperatura de almacenamiento: -55°C a 100°C
- Corriente máxima: 65 mA
- Disipación de potencia: 250 mW
- Potencia de entrada: 13 dBm
Características de Diseño
- Encapsulado VV105 (Micro-X)
- Diámetro de cuerpo: 0.085'
- Acabado de terminales: estaño-plata sobre níquel
- Tape & Reel: F20
- Evaluación de PCB: TB-432-8A+
- Ambiental: ENV08T3
Clasificaciones ESD
- Modelo de cuerpo humano (HBM): Clase 2 (2000V a <4000V)
- Modelo de dispositivo cargado (CDM): Clase C4 (500V a <=1000V)
- Clasificación MSL: Nivel 1 según IPC/JEDEC J-STD-020C
Conexiones
- Pin 1: RF IN (requiere capacitor de bloqueo DC)
- Pines 2,4: GND (conexión a tierra)
- Pin 3: RF OUT y DC IN (requiere capacitor de bloqueo DC y RFC)
Reemplazo de Modelos
- Reemplazo exacto para MAR-8
- Reemplazo exacto para MSA-0885a,b
- Requiere cambio de valores de resistores de polarización para reemplazar MAR-8SM o MSA-0866
