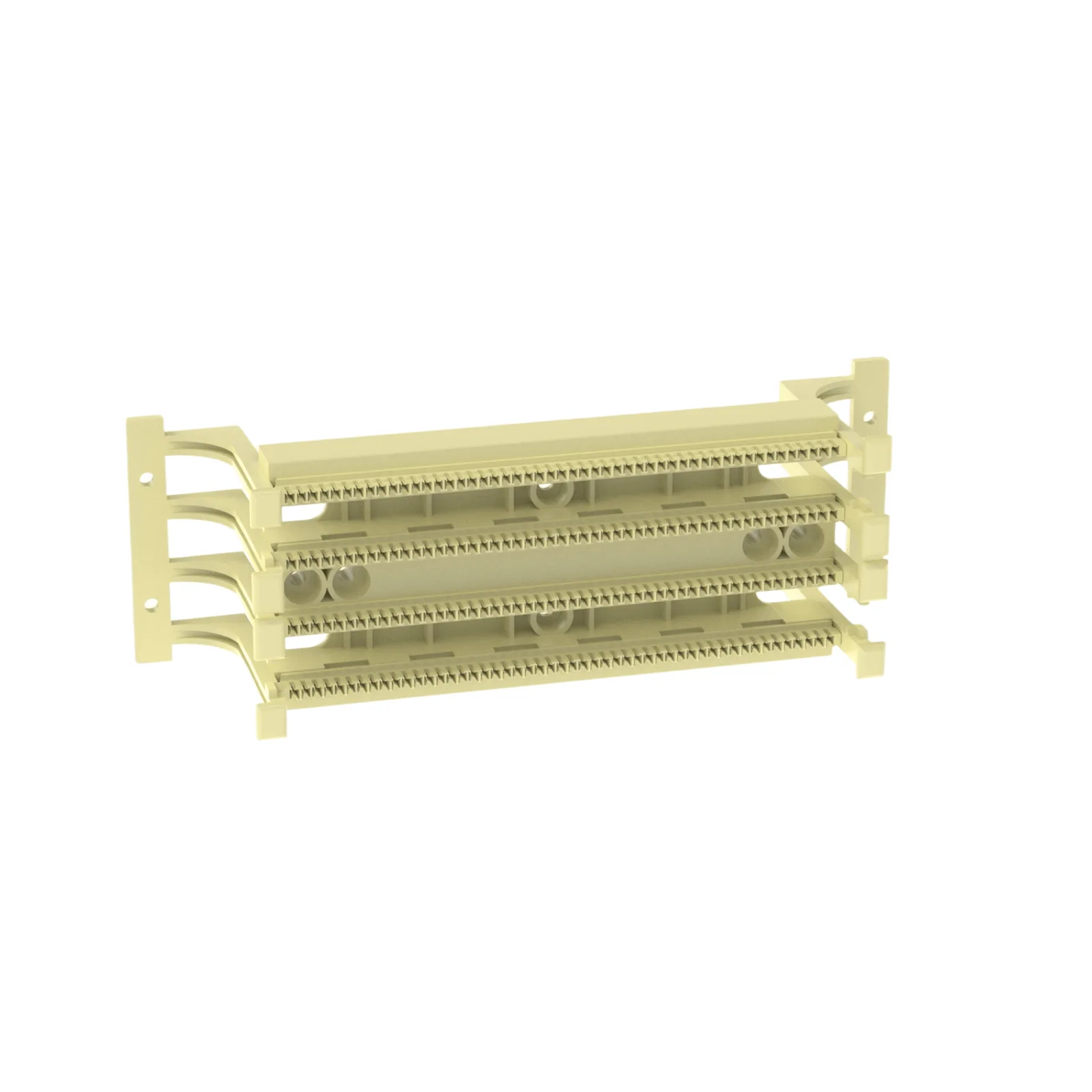

Kit de Terminación en Campo para Sistema 110, Bloques de Conexión de 5 Pare, Base de 100, Incluye Bloques de Conexión, Portaequitas y Etiquetas, Cumple con Esquema de Colores de 25 Pares
Ahorras $342.67 MXN · Descuento ya aplicado
Ficha técnica
| No. de parte | P110KB1005Y |
|---|---|
| SKU Mercax | 194615 |
| Marca | PANDUIT |
| Categoría | Cableado Estructurado › Cableado de Cobre › Patch Panels |
| Peso | 0.33 kg |
| Clave de producto SAT | 43223309 |
Los datos técnicos completos están en la descripción.
Descripción
El Kit de Terminación en Campo para Sistema 110 de Panduit está diseñado para la terminación de cables de 25 pares en instalaciones de cableado estructurado. Incluye bases de 100 o 300 pares, bloques de conexión de 4 y 5 pares, portaequitas y etiquetas de designación. Cada kit contiene la cantidad adecuada de bloques de conexión para llenar completamente cada tira de cable de 25 pares, siguiendo el esquema de colores de punta de 25 pares. Los kits están disponibles en cuatro configuraciones: P110KB1004Y, P110KB1005Y, P110KB3004Y y P110KB3005Y, que varían en la cantidad de bloques de 4 y 5 pares. Las bases de 100 pares tienen dimensiones compactas y un peso de 0.9 lbs, mientras que las bases de 300 pares ofrecen mayor capacidad con un peso de 2.3 lbs. Este sistema es ideal para aplicaciones de telecomunicaciones y redes de datos que requieren terminaciones confiables y de alta densidad.
Características Generales
- Tipo: Kit de terminación en campo para sistema 110
- Bloques de conexión: 4/5 pares
- Bases disponibles: 100 pares (P110BW100) y 300 pares (P110BW300)
- Incluye: Bases, bloques de conexión, portaequitas, etiquetas de designación
- Esquema de colores: Cumple con esquema de colores de 25 pares
- Peso: 0.9 lbs (100 pares), 2.3 lbs (300 pares)
- Número de dibujo: 02479-321
- Revisión: 2, fecha 5-28-14
- P110KB1004Y: 1 base P110BW100, 20 bloques P110CB4, 4 bloques P110CB5, 2 portaequitas/etiquetas P110LH, 2 DSL110, peso 0.9 lbs
- P110KB1005Y: 1 base P110BW100, 20 bloques P110CB5, 2 portaequitas/etiquetas P110LH, 2 DSL110, peso 0.9 lbs
- P110KB3004Y: 1 base P110BW300, 60 bloques P110CB4, 12 bloques P110CB5, 6 portaequitas/etiquetas P110LH, 6 DSL110, peso 2.3 lbs
- P110KB3005Y: 1 base P110BW300, 60 bloques P110CB5, 6 portaequitas/etiquetas P110LH, 6 DSL110, peso 2.3 lbs
- Dimensiones Base 100 Pares: 6.90 in (175.3 mm) x 5.60 in (142.2 mm) x 3.45 in (87.5 mm), diámetro 0.20 in (5.1 mm) TYP, otras dimensiones: 1.80 in (45.7 mm), 10.20 in (259.1 mm), 8.57 in (217.6 mm), 3.38 in (85.9 mm), 10.71 in (272.1 mm)
- Dimensiones Base 300 Pares: 10.20 in (259.1 mm) x 6.30 in (160.0 mm) x 5.24 in (133.1 mm), diámetro 0.20 in (5.1 mm) TYP, otras dimensiones: 1.80 in (45.7 mm), 10.67 in (271.1 mm), 5.40 in (137.2 mm), 7.20 in (182.9 mm), 9.00 in (228.6 mm), 5.00 in (127.0 mm), 5.60 in (142.2 mm), 6.90 in (175.3 mm), 8.57 in (217.6 mm), 3.38 in (85.9 mm), 10.71 in (272.1 mm)
- Tolerancias: .x ± .xxx ± .010 [.3], .xx ± .03 [.8], ángulos ±. Proyección en tercer ángulo
- Peso: 0.9 lbs (100 pares), 2.3 lbs (300 pares)
- Es práctica común llenar completamente cada tira de cable de 25 pares con bloques de conexión. Cada kit contiene la cantidad adecuada de bloques para hacerlo.
- Ejemplo: P110KB1004 incluye cinco bloques de 4 pares y uno de 5 pares por tira de 25 pares, totalizando veinte bloques de 4 pares y cuatro de 5 pares, así como dos portaequitas y dos etiquetas de designación blancas.
- El separador de cables está marcado según el esquema de colores de punta de 25 pares.
- Referirse a los dibujos individuales del cliente para detalles de los componentes.
