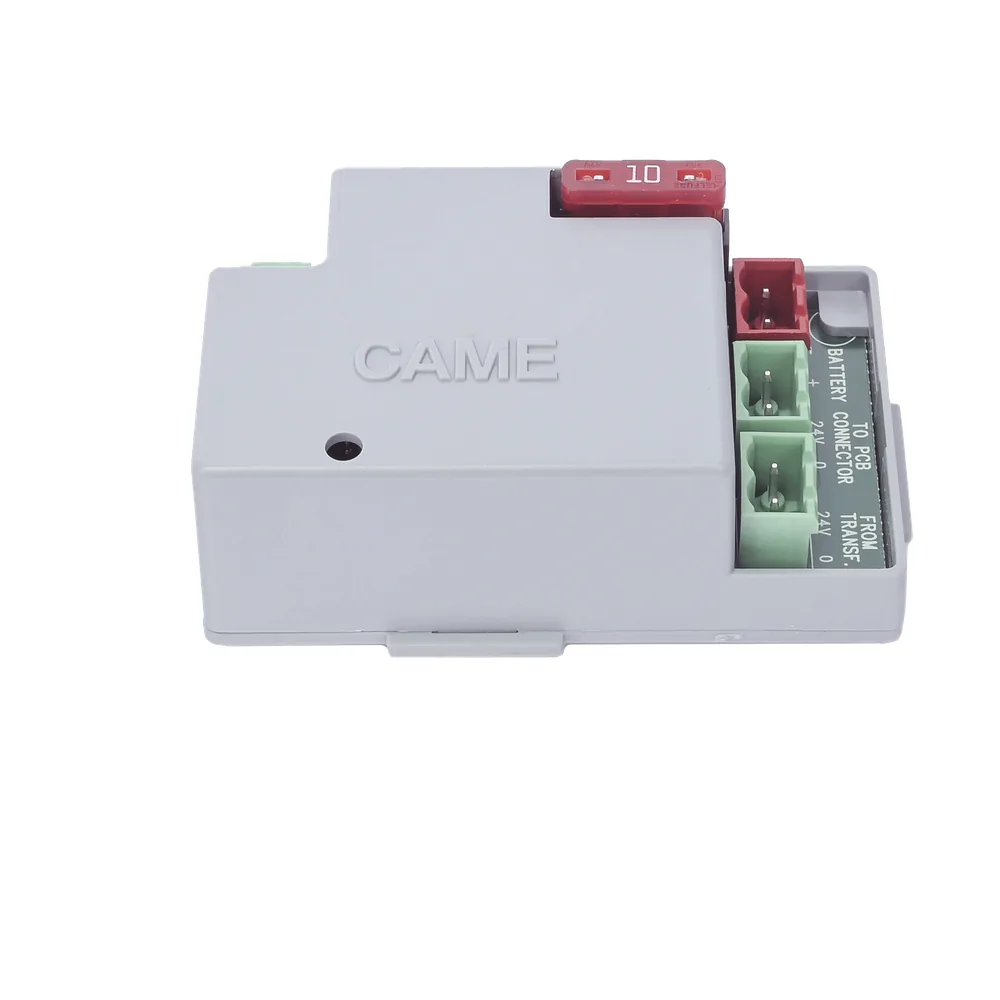

Tarjeta Para Respaldo de Baterías Para Cuadros de Mando CAME / Compatible con Modelo 801QA-0080

Kits Compatibles

• KIT-AXO-3024 Kit de brazos abatibles AXO3024 (Que incluyan cuadro de mando 801QA-0080)
• KIT-AXO-5024 Kit de brazos abatibles AXO5024 (Que incluyan cuadro de mando 801QA-0080)

LED de Estado

• Verde fijo: Tensión de línea presente, NO en carga
• Verde intermitente: Tensión de línea presente, en carga
• Azul fijo: Funcionamiento con batería
• Azul intermitente: Funcionamiento en modalidad Green Power
• Rojo: Batería descargada

Instrucciones de Instalación

1. Desconectar la tensión de línea antes de cualquier intervención en los cuadros o automatizaciones.
2. Fijar la tarjeta LB39, sin caja, en el cuadro de mando y colocar las baterías en una caja externa.
3. Colocar la tarjeta RLB y las baterías según las indicaciones del fabricante.
4. Desconectar el transformador de la tarjeta electrónica y conectarlo a la tarjeta LB39.
5. Conectar la tarjeta LB39 a la tarjeta electrónica con el cable suministrado.
6. Conectar las baterías con los cables suministrados.
7. Para la instalación en cuadros de mando, prever cables de sección 1.5 mm² con una longitud máxima de 2 metros.
8. Para la instalación en motor FA7024/7024CB, utilizar cables de 1.5 mm² con una longitud máxima de 10 metros.

Eliminación y Medio Ambiente

• Los componentes del embalaje (cartón, plástico, etc.) se pueden considerar residuos sólidos urbanos.
• Los componentes del producto (metales, tarjetas electrónicas, baterías, etc.) deben ser desmontados y eliminados por separado.
• Antes de eliminar el producto, verificar las normativas vigentes en el lugar de instalación.
• No dejar en el medio ambiente.
