Chasis Switch Core Capa 3, hasta 3 slots para tarjetas modulares M7000 series

Name: Chasis Switch Core Capa 3, hasta 3 slots para tarjetas modulares M7000 series
Brand: RUIJIE
SKU: 217589
Price: 14661.19 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	RG-NBS7003
SKU Mercax	217589
Marca	RUIJIE
Categoría	Redes e IT › Networking › Switches
Peso	0.1 kg
Clave de producto SAT	43222610

Los datos técnicos completos están en la descripción.

Descripción

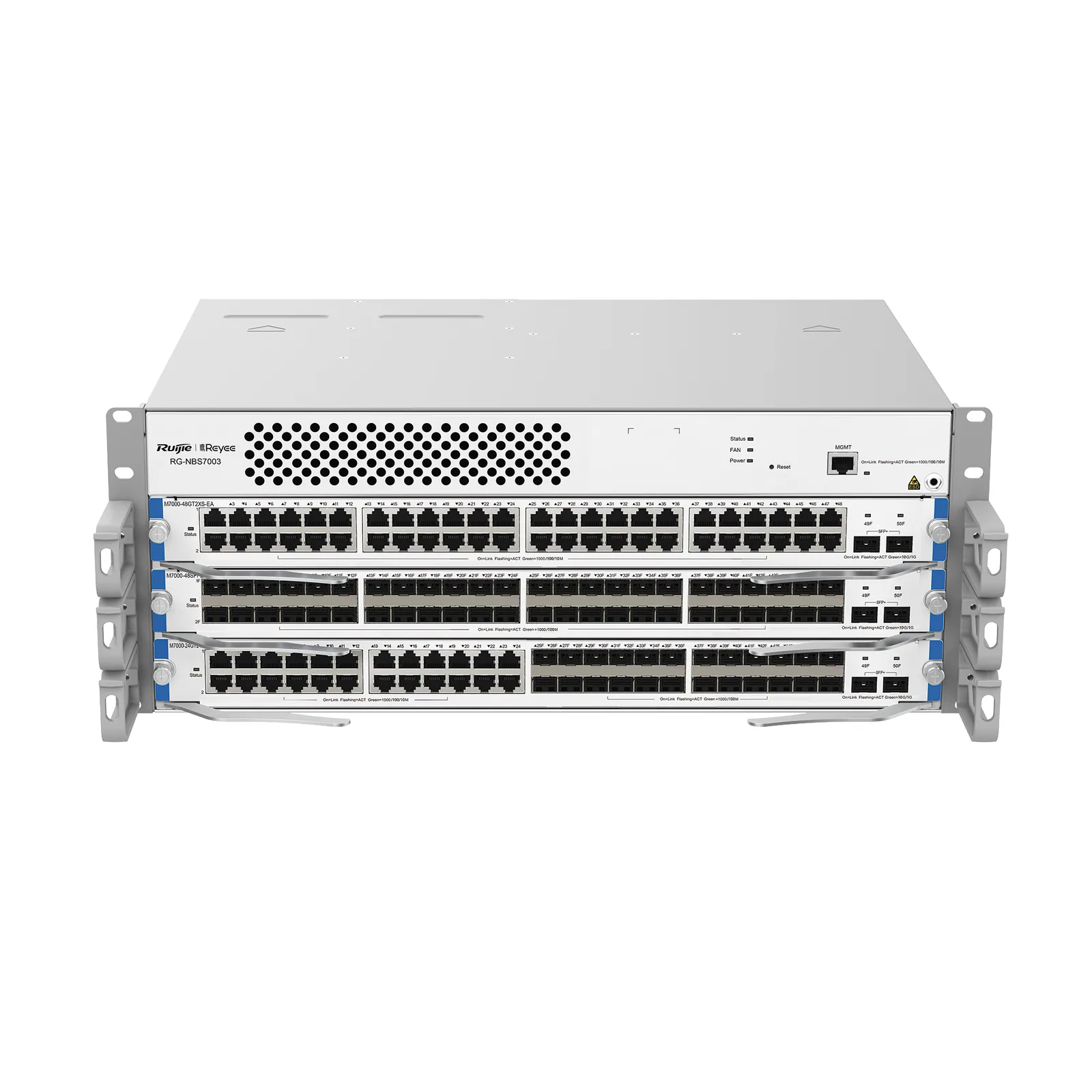

Switch Reyee modelo: RG-NBS7003

El RG-NBS7003 es un chasis switch Capa 3 de 3 ranuras para core y agregación de empresas, hoteles, fábricas y escuelas: crece con 7 tipos de tarjetas M7000-EA de cobre, SFP y SFP+ de 10G. Ofrece 960 Gbps, 714.24 Mpps, doble fuente 1+1 y administración con Ruijie Cloud, la app Reyee y eWeb.

Resumen Técnico

Características Generales

Tipo: Switch chasis modular administrable Capa 3 para core y agregación (sin PoE)
Ranuras: 3 ranuras de tarjeta M7000-EA; la tarjeta de la ranura 1 funciona como supervisora (la ranura 1 debe estar ocupada) y 2 ranuras de fuente; chasis, tarjetas y fuentes se venden por separado
Puertos: Según las tarjetas M7000-EA: RJ45 10/100/1000, SFP 1G y SFP+ 10G; 1 puerto MGMT RJ45 en el panel frontal del chasis
Stacking / virtualización: VCS, 2 miembros
Alimentación: 2 ranuras para módulos de fuente RG-PA300I-FS (300 W) o RG-PA460I-FS (460 W) con redundancia 1+1 (se compran por separado)

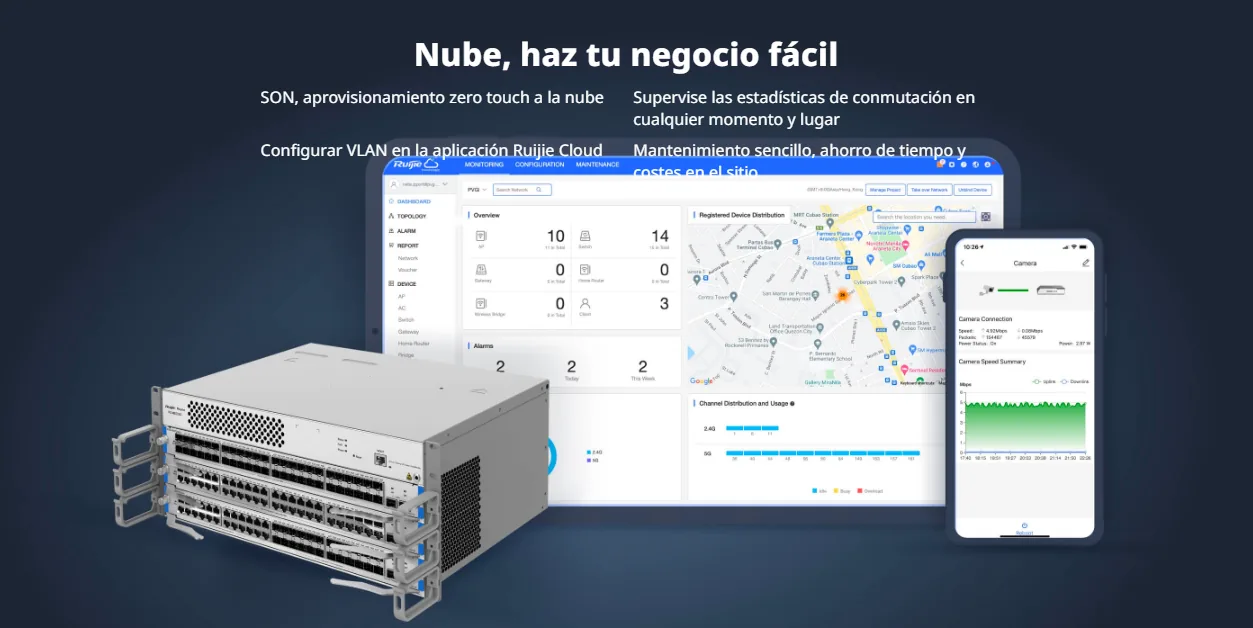

Configuración: Ruijie Cloud, app Ruijie Reyee, eWeb (HTTP/HTTPS), SNMP v1/v2c/v3
Garantía: 5 años

Desempeño

Capacidad de switching: 960 Gbps
Tasa de reenvío: 714.24 Mpps
Memoria: 1 GB DDR3 de RAM en la tarjeta de línea; 256 MB de flash en supervisora y tarjetas
Tabla MAC: 32,000 direcciones
Tabla ARP: 8,000 entradas
Rutas IPv4: 2,000 rutas estáticas; tabla de rutas de host de 12,000
Rutas IPv6: 2,000 en la tabla de rutas de red; 500 rutas estáticas
ACL: 1,900 entradas de entrada y 0 de salida por interfaz
VLANs: 4,094
Jumbo frame: 9,216 bytes (configuración por interfaz)
Miembros VCS: 2
Cámaras recomendadas: Por cada tarjeta de línea: 400 de 2 MP o 200 de 4 MP en H.265 (la ficha las nombra 200W y 400W)

Puertos y Módulos

Ranuras de tarjeta: 3 ranuras: la ranura 1 (supervisora, obligatoria) y las ranuras 2 y 3 (línea); cualquier tarjeta M7000-EA en la ranura 1 funciona como supervisora

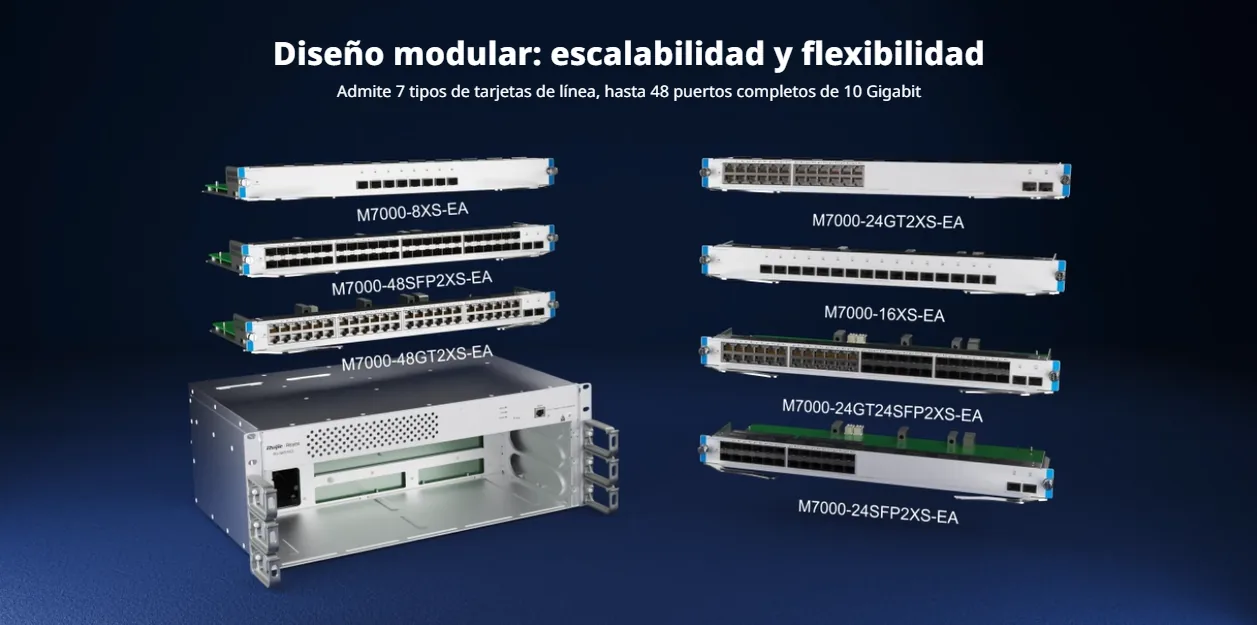

Tarjetas compatibles: M7000-8XS-EA, M7000-16XS-EA, M7000-24SFP2XS-EA, M7000-48SFP2XS-EA, M7000-24GT2XS-EA, M7000-24GT24SFP2XS-EA y M7000-48GT2XS-EA (se venden por separado)
Gestión: 1 puerto MGMT RJ45 en el panel frontal del chasis (LED de enlace 10/100/1000 Mbps); 1 botón de reset; conector para pulsera antiestática

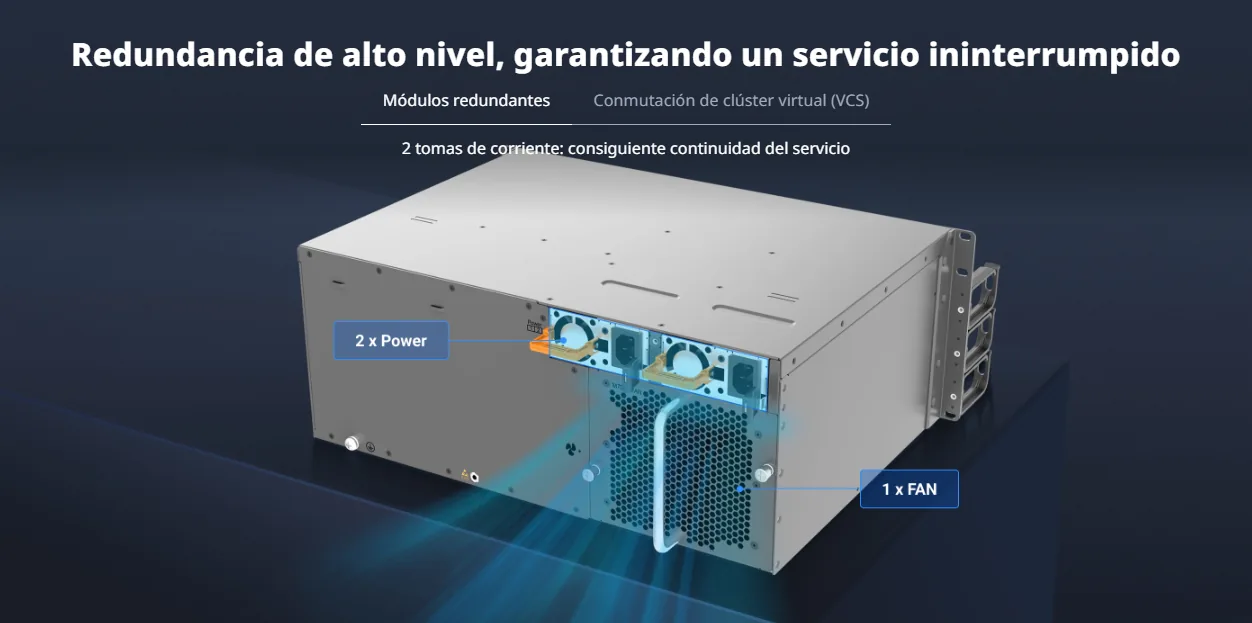

Ranuras de fuente: 2 módulos RG-PA300I-FS (300 W) o RG-PA460I-FS (460 W), salida de 12 V DC; redundancia 1+1 y cambio en caliente
Ventilador: 1 módulo de ventilador M7003-FAN incluido, con cambio en caliente, ajuste automático de velocidad por temperatura y alarma de falla
Cambio en caliente: Módulo de ventilador, módulos de fuente y cables de todas las interfaces; las tarjetas NO: apague el switch para instalarlas o reemplazarlas
LEDs: 1 de estado del sistema, 1 del puerto MGMT, 1 de ventilador y 1 de fuente
Respaldo del sistema: Doble respaldo del sistema y de la partición de arranque (Uboot)
Transceptores: 1G: MINI-GBIC-SX-MM850 y MINI-GBIC-LX-SM1310; 10G: XG-SFP-SR-MM850 (300 m), XG-SFP-LR-SM1310 (10 km), ER, ZR, BiDi y cables AOC de 1, 3, 5 y 10 m que lista la guía

Físicas y Eléctricas

Alimentación: 2 módulos de fuente (se compran por separado): RG-PA300I-FS (100-240 V AC, 50/60 Hz, máx. 5 A, 300 W) o RG-PA460I-FS (100-240 V AC, máx. 6 A, 460 W); salida de 12 V DC (25 A y 36 A); cable de 10 A. Use dos del mismo tipo
Consumo máximo: 50 W (ficha, chasis sin tarjetas; la guía da 45 W para el ventilador con chasis); sume el consumo de cada tarjeta, de 44 W a 97 W según el modelo
Dimensiones: 442 x 313 x 175 mm sin soportes de cableado (tarjetas EA: 438.5 x 196 x 40.2 mm); profundidad de rack > 450 mm
Peso: 9.6 kg (chasis vacío con 1 ventilador, sin empaque); 13 kg con empaque
Temperatura de operación: 0 °C a 50 °C (almacenamiento: -40 °C a 70 °C)
Humedad de operación: 10% a 90% RH sin condensación (almacenamiento: 5% a 95% RH)
Altitud de operación: -500 m a 5,000 m
Disipación: Ventilador M7003-FAN; chasis con flujo de frente, izquierda o derecha hacia atrás; tarjetas de derecha a atrás; fuentes de frente a atrás; deje 10 cm libres alrededor
Ruido: 50 dB a 35 °C / 60 dB a 50 °C
MTBF: 400,000 horas
Protección contra descargas: Puertos de servicio ±6 kV en modo común; alimentación ±6 kV en modo común y diferencial; ESD 6 kV por contacto / 8 kV en aire
Certificaciones: CE; seguridad IEC 62368-1; EMC EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55035 y EN 300 386
Montaje: Rack de 19 pulgadas (soportes preinstalados)

Contenido del Paquete

Chasis RG-NBS7003
1 módulo de ventilador M7003-FAN
2 soportes de montaje en rack (preinstalados) y 6 soportes de gestión de cableado
12 tornillos M6 x 16 mm, 8 tornillos M3 x 10 mm y 12 tuercas de jaula M6
Pulsera antiestática
Cable de tierra de 2 m
Tarjeta de garantía y manual de usuario
Módulos de fuente, tarjetas M7000-EA y cable de alimentación: no incluidos, se compran por separado

Documentación

Hoja de Especificaciones Guía de Instalación de Hardware (V1.5, inglés)

Accesorios Recomendados

Módulo de fuente 300 W (hasta 2, redundancia 1+1): RG-PA300I-FS Módulo de fuente 460 W (hasta 2, redundancia 1+1): RG-PA460I-FS Tarjeta de línea 8 puertos SFP+ 10G: M7000-8XS-EA Tarjeta de línea 16 puertos SFP+ 10G: M7000-16XS-EA Tarjeta de línea 24 RJ45 Gigabit y 2 SFP+ 10G: M7000-24GT2XS-EA Tarjeta de línea 48 SFP y 2 SFP+ 10G: M7000-48SFP2XS-EA Transceptor SFP+ 10G multimodo 300 m: XG-SFP-SR-MM850 Transceptor SFP+ 10G monomodo 10 km: XG-SFP-LR-SM1310

Enlaces Útiles

Plataforma Ruijie Cloud APP: Android / iOS Manuales y Guías Rápidas

Protocolos y Funciones de Software

Capa 2

802.1Q (4,094 VLANs), Voice VLAN, control de flujo, STP (802.1D), RSTP (802.1w) y MSTP (802.1s), LLDP y LLDP-MED, tabla MAC de 32,000 direcciones, MAC estática y filtrado de MAC, agregación estática y LACP, límite de tasa de entrada y salida por interfaz, jumbo frame de 9,216 bytes, EEE y prueba de cable

Capa 3 / Ruteo

Rutas estáticas IPv4 (2,000) e IPv6 (500), tabla de rutas IPv6 de 2,000 y tabla de rutas de host IPv4 de 12,000, tabla ARP de 8,000; OSPFv2 y OSPFv3; ARP, IPv6 e ICMPv6, ping y traceroute IPv4/IPv6, cliente DNS y DNSv6, DHCP cliente, relay y servidor

Multicast

IGMP snooping v1, v2 y v3 (básico y completo), filtrado IGMP, IGMP v1/v2/v3

QoS / ACL

Clasificación por 802.1p y DSCP, colas de salida por 802.1p/DSCP, SP, WRR y SP+WRR, QoS global; ACL estándar, MAC extendida, IP extendida e IPv6 (1,900 entradas de entrada y 0 de salida por interfaz)

Seguridad

RADIUS, 802.1X por puerto y por MAC, VLAN de invitados (guest VLAN), aislamiento de puertos, control de tormentas de broadcast, multicast y unicast desconocido, DHCP snooping, enlace IP-MAC-puerto, anti-suplantación de ARP, IP source guard, política de protección de CPU

Confiabilidad

Doble respaldo del sistema y de la partición de arranque (Uboot), VCS de 2 miembros, redundancia de fuentes 1+1 y cambio en caliente de fuentes, ventilador y cables

Gestión

eWeb por HTTP/HTTPS, Ruijie Cloud, app Ruijie Reyee, SNMP v1/v2c/v3, SON, Syslog, RLOG, espejo de puertos, descubrimiento automático de clientes, detección de cámaras, alarmas de bucle, de conflicto de pool de IP y de tabla ARP llena, actualización en línea

Guía de Selección de Tarjetas

Tarjetas M7000-EA del chasis RG-NBS7003 según la guía de instalación oficial V1.5.

M7000-8XS-EA

Puertos: 8 SFP+
Velocidades: 10G (SFP+) o 1G (SFP)
Consumo máx.: 44 W

M7000-16XS-EA

Puertos: 16 SFP+
Velocidades: 10G (SFP+) o 1G (SFP)
Consumo máx.: 82 W

M7000-24SFP2XS-EA

Puertos: 24 SFP + 2 SFP+
Velocidades: 1G (SFP) + 10G (SFP+)
Consumo máx.: 70 W

M7000-48SFP2XS-EA

Puertos: 48 SFP + 2 SFP+
Velocidades: 1G (SFP) + 10G (SFP+)
Consumo máx.: 97 W

M7000-24GT2XS-EA

Puertos: 24 RJ45 + 2 SFP+
Velocidades: 10/100/1000 (RJ45) + 10G (SFP+)
Consumo máx.: 50 W

M7000-24GT24SFP2XS-EA

Puertos: 24 RJ45 + 24 SFP + 2 SFP+
Velocidades: 10/100/1000 + 1G + 10G
Consumo máx.: 80 W

M7000-48GT2XS-EA

Puertos: 48 RJ45 + 2 SFP+
Velocidades: 10/100/1000 (RJ45) + 10G (SFP+)
Consumo máx.: 60 W
Producto: Sin ficha en a la fecha

Preguntas Frecuentes

¿Incluye fuente de alimentación y tarjetas?

No. El RG-NBS7003 se vende como chasis con 1 ventilador; las fuentes RG-PA300I-FS o RG-PA460I-FS, las tarjetas M7000-EA y el cable de alimentación se compran por separado. Con 2 fuentes del mismo tipo trabaja con redundancia 1+1.

¿Qué fuente necesito, la de 300 W o la de 460 W?

La guía indica la RG-PA460I-FS para 3 tarjetas M7000-48SFP2XS-EA, para 2 de ellas más 1 M7000-24GT24SFP2XS-EA o 1 M7000-16XS-EA, o para 1 de ellas más 2 M7000-16XS-EA. En el resto de las combinaciones basta la RG-PA300I-FS.

¿Qué tarjetas admite y para qué sirve la ranura 1?

Admite las 7 tarjetas M7000-EA de la serie (de 8 SFP+ hasta 48 RJ45 con 2 SFP+). La ranura 1 debe estar ocupada y la tarjeta que ponga ahí funciona como supervisora; no usa la M7006-CM, que es del RG-NBS7006. Las tarjetas no se cambian en caliente.

¿Se administra desde la nube?

Sí. La ficha lista Ruijie Cloud, app Ruijie Reyee, eWeb por HTTP/HTTPS y SNMP v1/v2c/v3. La ficha no indica que el servicio de nube sea gratuito.

¿Qué módulos SFP+ usa?

Las tarjetas aceptan SFP+ de 10G y SFP de 1G; por ejemplo XG-SFP-SR-MM850 (10G multimodo, 300 m), XG-SFP-LR-SM1310 (10G monomodo, 10 km), MINI-GBIC-SX-MM850 y MINI-GBIC-LX-SM1310 (1G).

¿Tiene PoE?

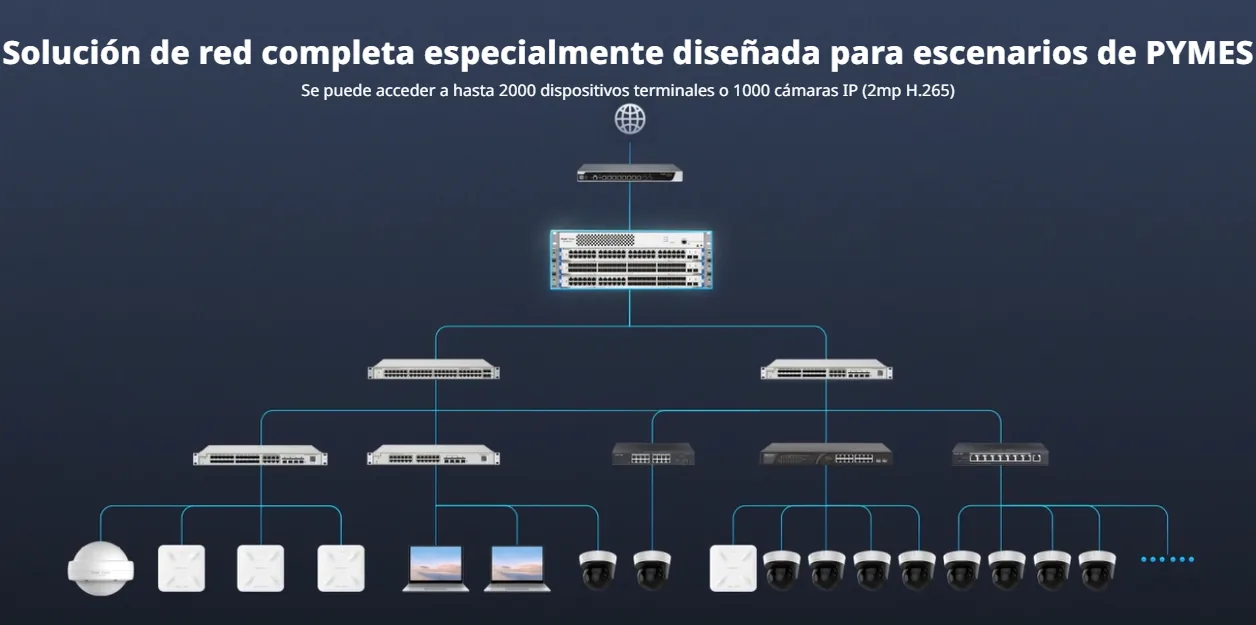

No. La ficha y la guía no listan PoE para el chasis ni para las tarjetas M7000-EA; para cámaras use switches PoE de acceso y suba a este chasis (la ficha recomienda 400 cámaras de 2 MP o 200 de 4 MP en H.265 por tarjeta de línea).
