M7006-CM MODULO DE SUPERVISION PARA RG-NBS7006

Name: M7006-CM MODULO DE SUPERVISION PARA RG-NBS7006
Brand: RUIJIE
SKU: 217949
Price: 6831.36 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	M7006-CM
SKU Mercax	217949
Marca	RUIJIE
Categoría	Redes e IT › Networking › Switches
Peso	0.1 kg
Clave de producto SAT	43222610

Los datos técnicos completos están en la descripción.

Descripción

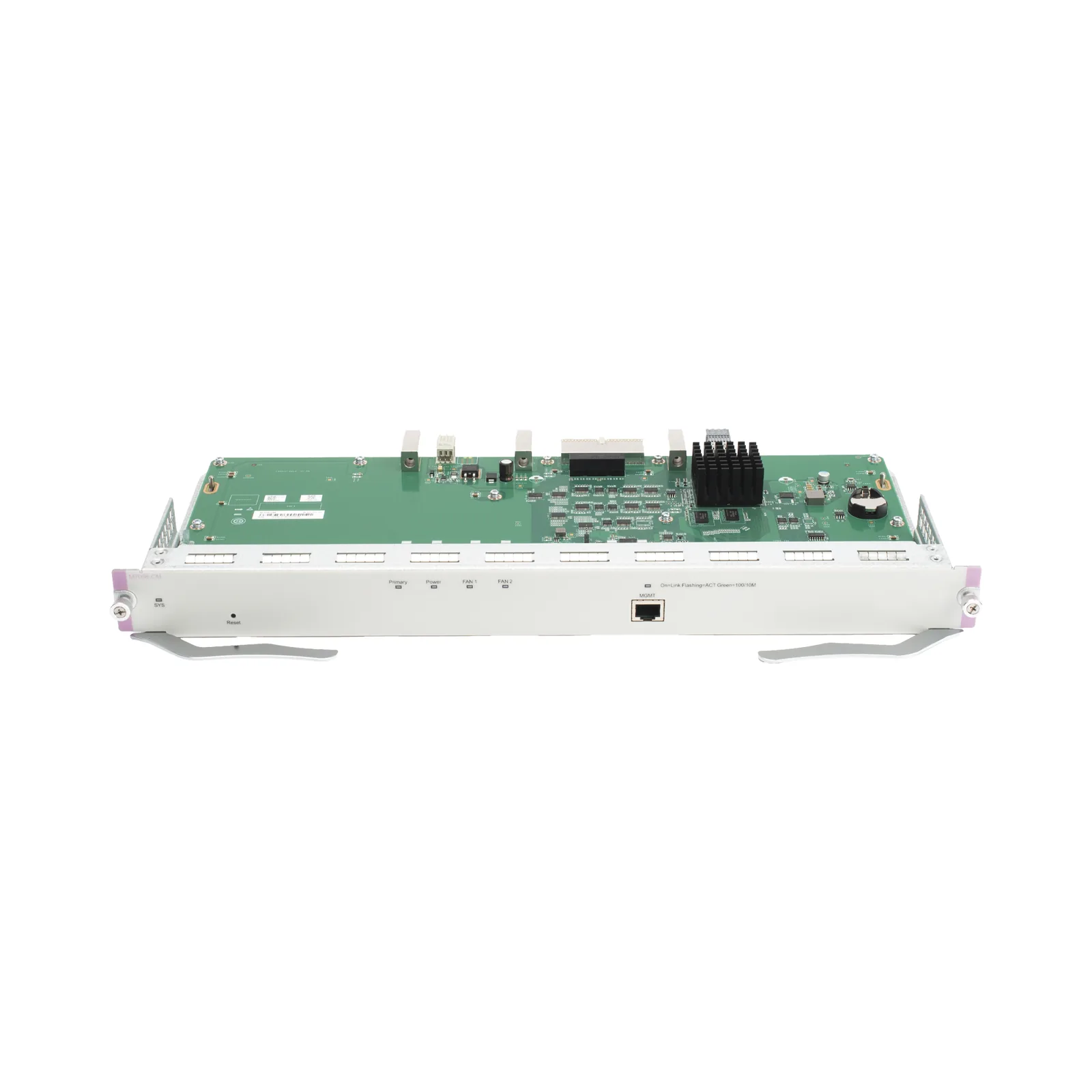

Módulo de Supervisión Reyee modelo: M7006-CM

La M7006-CM es el módulo de supervisión del chasis Reyee RG-NBS7006: gestiona y conmuta el sistema y se instala en una de sus 2 ranuras de supervisión, con redundancia 1+1 recomendada. El switch se administra por eWeb, la app Reyee o Ruijie Cloud.

Resumen Técnico

Características Generales

Tipo: Módulo de supervisión (supervisor engine) para chasis modular
Puertos: 1 puerto de gestión MGMT 10/100BASE-T RJ45
Consumo máximo: 30 W
Compatible con: Chasis Reyee RG-NBS7006 (2 ranuras de supervisión)
Garantía: 5 años

Especificaciones del Módulo

Tipo de módulo: Módulo de supervisión (supervisor engine) del chasis RG-NBS7006
Función: Gestión y conmutación del sistema
Puertos: 1 puerto de gestión MGMT 10/100BASE-T RJ45 (cable CAT5e)
Botón: Reset: pulsación corta (2 s o menos) reinicia todos los módulos; entre 2 y 5 s no cambia nada; más de 5 s restaura valores de fábrica con respaldo de la configuración
Ranura compatible: 2 ranuras de supervisión del RG-NBS7006 (redundancia 1+1 de supervisoras)
Memoria: RAM 1 GB DDR3; Flash 256 MB
LEDs: 1 de estado del módulo; 1 de activo/standby; 1 del puerto MGMT; 2 de ventiladores; 1 de fuente
Consumo máximo: 30 W
Cambio en caliente del módulo: No: apague el switch para instalarlo o reemplazarlo

Físicas y Eléctricas

Consumo Máx: 30 W
Dimensiones: 438.5 x 196 x 40.2 mm (ancho x fondo x alto)
Peso: 1.75 kg sin empaque; 2.94 kg con empaque
Temperatura: 0 °C a 50 °C (operación); -40 °C a 70 °C (almacenamiento)
Humedad: 10% a 90% RH sin condensación (operación); 5% a 95% RH sin condensación (almacenamiento)
Altitud: -500 m a 5,000 m (operación y almacenamiento)
Protección: Puertos de servicio: ±6 kV en modo común (protección contra sobretensiones)
Enfriamiento: Sin ventiladores propios; se enfría con los ventiladores del chasis RG-NBS7006
Carcasa: Metal
MTBF: 400,000 horas
Certificaciones: CE

Contenido del Paquete

1 módulo de supervisión M7006-CM

Documentación

Hoja de Especificaciones Guía de Instalación de Hardware (V1.5, inglés)

Accesorios Recomendados

Chasis modular L3 (6 ranuras de línea + 2 de supervisión): RG-NBS7006 Fuente de poder modular 600 W: RG-PA600I-FS Tarjeta de línea 16 puertos SFP+ 10G: M7000-16XS-EA Tarjeta de línea 24 RJ45 + 2 SFP+: M7000-24GT2XS-EA Transceptor SFP+ 10G monomodo 10 km: XG-SFP-LR-SM1310

Enlaces Útiles

Plataforma Ruijie Cloud APP: Android / iOS

Compatibilidad

Chasis Reyee que alojan la M7006-CM según la guía de instalación oficial V1.5.

RG-NBS7006

Ranuras de supervisión: 2 (redundancia 1+1 recomendada)
Fuentes: RG-PA600I-FS (4 ranuras; redundancia 1+1 o 2+2)
Observaciones: Chasis modular con 6 ranuras de tarjeta de línea.

En el RG-NBS7003 no se usa la M7006-CM: la guía de ese chasis indica que cualquier tarjeta de línea M7000-EA instalada en su ranura 1 funciona como supervisora.

IMPORTANTE: el módulo de supervisión solo se instala en las ranuras de supervisión del chasis, no en las de tarjeta de línea. Para intercambiar una ranura de supervisión con una de línea hay que restablecer el switch a valores de fábrica. Apague el switch antes de instalar o reemplazar módulos y tape las ranuras vacías con su tapa para mantener el flujo de aire.

Guía de Selección de Módulos

Qué módulo instalar en cada tipo de ranura del chasis RG-NBS7006.

M7006-CM (este)

Ranuras del RG-NBS7006: 2 de supervisión
Función: Gestión y conmutación del sistema
Consumo máx.: 30 W

M7000-8XS-EA

Ranuras del RG-NBS7006: 6 de tarjeta de línea
Función: 8 puertos SFP+ de 10G
Consumo máx.: 44 W

M7000-16XS-EA

Ranuras del RG-NBS7006: 6 de tarjeta de línea
Función: 16 puertos SFP+ de 10G
Consumo máx.: 82 W

M7000-24SFP2XS-EA

Ranuras del RG-NBS7006: 6 de tarjeta de línea
Función: 24 puertos SFP + 2 SFP+
Consumo máx.: 70 W

M7000-48SFP2XS-EA

Ranuras del RG-NBS7006: 6 de tarjeta de línea
Función: 48 puertos SFP + 2 SFP+
Consumo máx.: 97 W

M7000-24GT2XS-EA

Ranuras del RG-NBS7006: 6 de tarjeta de línea
Función: 24 puertos RJ45 + 2 SFP+
Consumo máx.: 50 W

M7000-24GT24SFP2XS-EA

Ranuras del RG-NBS7006: 6 de tarjeta de línea
Función: 24 RJ45 + 24 SFP + 2 SFP+
Consumo máx.: 80 W

Preguntas Frecuentes

¿Qué hace la M7006-CM?

Es el módulo de supervisión (supervisor engine) del chasis RG-NBS7006 y aloja las funciones de gestión y conmutación del sistema. Tiene un puerto MGMT 10/100 para administración.

¿Cuántas necesito?

El RG-NBS7006 tiene 2 ranuras de supervisión y la guía recomienda configurar redundancia 1+1 de supervisoras. La lista de contenido del chasis no incluye supervisoras, tarjetas de línea ni fuentes.

¿Funciona en el RG-NBS7003?

No. Para el RG-NBS7003 la guía de ese chasis indica que cualquier tarjeta de línea M7000-EA instalada en su ranura 1 funciona como supervisora; la M7006-CM es la supervisora del RG-NBS7006.

¿Se puede cambiar con el switch encendido?

No. La serie RG-NBS7000 no admite cambio en caliente de tarjetas: apague el switch para instalar o reemplazar el módulo.

¿Cuánta energía consume?

Hasta 30 W. Sume el consumo de todos los módulos (supervisoras, tarjetas y ventiladores) y use fuentes RG-PA600I-FS cuya potencia total sea mayor; el chasis admite hasta 4 en redundancia 1+1 o 2+2.

¿Cómo se administra el switch?

La ficha oficial del RG-NBS7006 lista administración por eWeb, app Ruijie Reyee, Ruijie Cloud y SNMP v1/v2c/v3.
