M7000-16XS-EA TARJETA SWITCH 16 PTOS SFP+ LC PARA NBS700x

Name: M7000-16XS-EA TARJETA SWITCH 16 PTOS SFP+ LC PARA NBS700x
Brand: RUIJIE
SKU: 217950
Price: 23293.85 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	M7000-16XS-EA
SKU Mercax	217950
Marca	RUIJIE
Categoría	Redes e IT › Networking › Switches
Peso	0.1 kg
Clave de producto SAT	43222610

Los datos técnicos completos están en la descripción.

Descripción

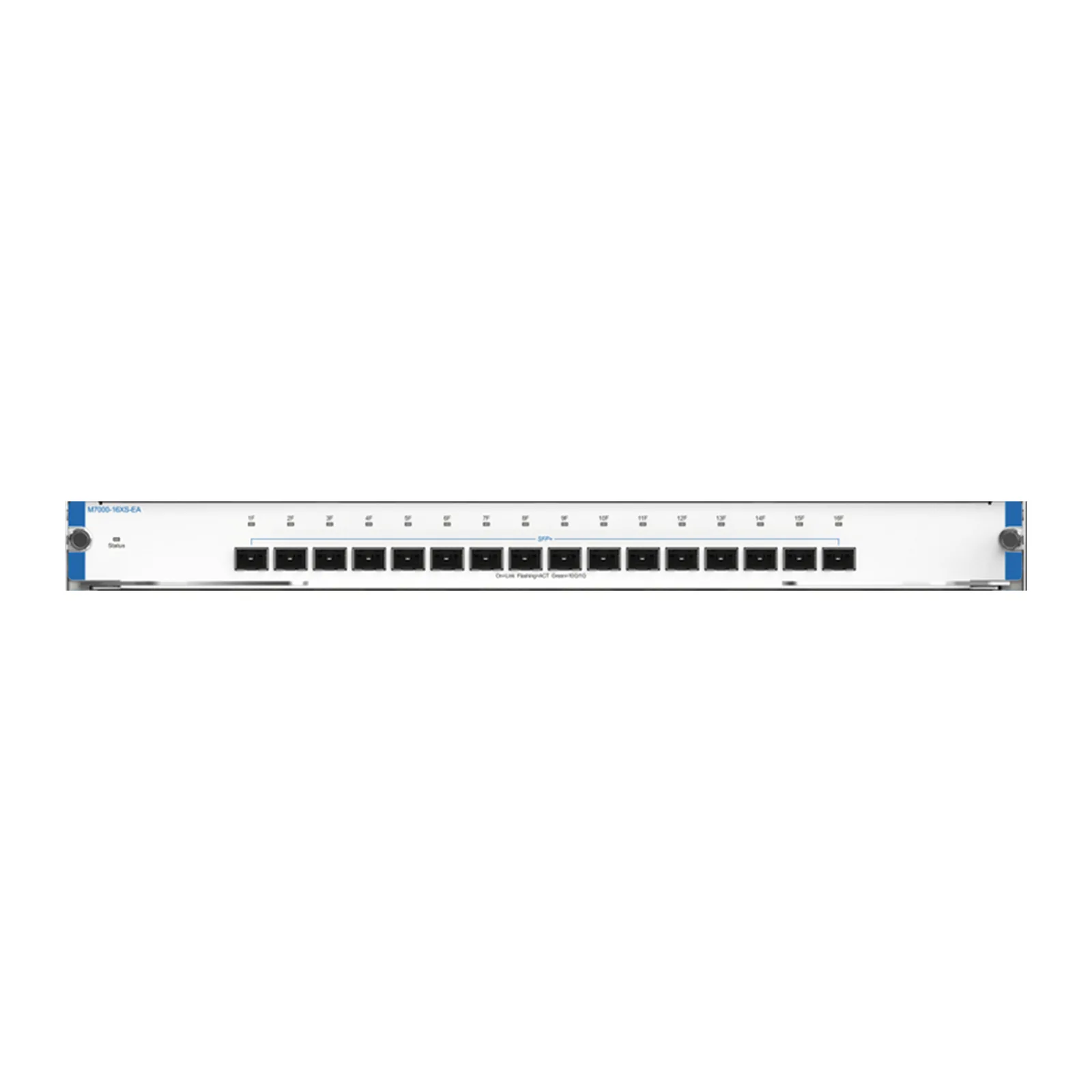

Tarjeta de Línea Reyee modelo: M7000-16XS-EA

La M7000-16XS-EA es la tarjeta de línea de 16 puertos SFP+ de 10G para los chasis Reyee RG-NBS7006 y RG-NBS7003: ideal para el core o la agregación de fibra de un campus, hotel o edificio. Con seis tarjetas en un RG-NBS7006 se llega a 96 puertos de 10 Gigabit.

Resumen Técnico

Características Generales

Tipo: Tarjeta de línea (módulo de servicio) para chasis modular
Puertos: 16 puertos SFP+ de 10G
Consumo máximo: 82 W
Compatible con: Chasis Reyee RG-NBS7006 y RG-NBS7003
Garantía: 5 años

Especificaciones del Módulo

Tipo de módulo: Tarjeta de línea (servicio) para chasis modular RG-NBS7000
Puertos: 16 puertos SFP+ de 10G
Puertos SFP+: 16 x SFP+: admiten transceptores SFP+ de 10G y SFP de 1G; transceptores con cambio en caliente
Puertos ópticos totales: 16
Ranura compatible: RG-NBS7006: 6 ranuras de tarjeta de línea; RG-NBS7003: 3 ranuras (la ranura 1 funciona como supervisora)
Memoria: RAM 1 GB DDR3; Flash 256 MB
LEDs: 1 LED de estado de la tarjeta; 16 LED de puertos SFP+
Consumo máximo: 82 W
Cambio en caliente de la tarjeta: No: apague el switch para instalarla o reemplazarla

Físicas y Eléctricas

Consumo Máx: 82 W
Dimensiones: 438.5 x 196 x 40.2 mm (ancho x fondo x alto)
Peso: 1.75 kg sin empaque; 3.10 kg con empaque
Temperatura: 0 °C a 50 °C (operación); -40 °C a 70 °C (almacenamiento)
Humedad: 10% a 90% RH sin condensación (operación); 5% a 95% RH sin condensación (almacenamiento)
Altitud: -500 m a 5,000 m (operación y almacenamiento)
Enfriamiento: Sin ventiladores propios; se enfría con los ventiladores del chasis (flujo de derecha a parte trasera)
Carcasa: Metal
MTBF: 400,000 horas
Certificaciones: CE

Contenido del Paquete

1 tarjeta de línea M7000-16XS-EA

Documentación

Hoja de Especificaciones Guía de Instalación de Hardware (V1.5, inglés)

Accesorios Recomendados

Chasis modular L3 (6 ranuras de línea + 2 de supervisión): RG-NBS7006 Fuente de poder modular 600 W: RG-PA600I-FS Módulo de supervisión: M7006-CM Transceptor SFP+ 10G multimodo 300 m: XG-SFP-SR-MM850 Transceptor SFP+ 10G monomodo 10 km: XG-SFP-LR-SM1310

Enlaces Útiles

Plataforma Ruijie Cloud APP: Android / iOS

Compatibilidad

Chasis Reyee en los que se instala la tarjeta M7000-16XS-EA según las guías de instalación oficiales V1.5.

RG-NBS7006

Ranuras de tarjeta: 6 de tarjeta de línea (más 2 de supervisión M7006-CM)
Fuentes: RG-PA600I-FS (4 ranuras; redundancia 1+1 o 2+2)
Observaciones: Guía RG-NBS7006 V1.5. Seis tarjetas M7000-16XS-EA superan los 600 W: en ese caso la guía indica usar dos fuentes RG-PA600I-FS.

RG-NBS7003

Ranuras de tarjeta: 3 (la ranura 1 debe estar ocupada y su tarjeta funciona como supervisora)
Fuentes: RG-PA300I-FS o RG-PA460I-FS (2 ranuras; redundancia 1+1)
Observaciones: Guía RG-NBS7003 V1.5.

La guía de instalación del chasis lista esta tarjeta junto con las demás tarjetas M7000-EA de la serie RG-NBS7000.

IMPORTANTE: la serie RG-NBS7000 no admite cambio en caliente de tarjetas: apague el switch para instalar o reemplazar la tarjeta y tape las ranuras vacías con su tapa para el flujo de aire. La potencia total de las fuentes debe ser mayor que la suma del consumo de todos los módulos (tarjetas, supervisoras y ventiladores).

Guía de Selección de Tarjetas

Elija la tarjeta M7000-EA según el tipo y la cantidad de puertos que necesita en el chasis RG-NBS7006 o RG-NBS7003.

M7000-8XS-EA

Puertos: 8 SFP+
Velocidades: 10G (SFP+) o 1G (SFP)
Consumo máx.: 44 W

M7000-16XS-EA (esta)

Puertos: 16 SFP+
Velocidades: 10G (SFP+) o 1G (SFP)
Consumo máx.: 82 W

M7000-24SFP2XS-EA

Puertos: 24 SFP + 2 SFP+
Velocidades: 1G (SFP) + 10G (SFP+)
Consumo máx.: 70 W

M7000-48SFP2XS-EA

Puertos: 48 SFP + 2 SFP+
Velocidades: 1G (SFP) + 10G (SFP+)
Consumo máx.: 97 W

M7000-24GT2XS-EA

Puertos: 24 RJ45 + 2 SFP+
Velocidades: 10/100/1000 (RJ45) + 10G (SFP+)
Consumo máx.: 50 W

M7000-24GT24SFP2XS-EA

Puertos: 24 RJ45 + 24 SFP + 2 SFP+
Velocidades: 10/100/1000 + 1G + 10G
Consumo máx.: 80 W

Preguntas Frecuentes

¿En qué chasis funciona la M7000-16XS-EA?

En los chasis Reyee RG-NBS7006 (6 ranuras de tarjeta de línea) y RG-NBS7003 (3 ranuras; la tarjeta de la ranura 1 funciona como supervisora), según las guías de instalación V1.5 de cada chasis.

¿Se puede instalar con el switch encendido?

No. La serie RG-NBS7000 no admite cambio en caliente de tarjetas: apague el switch para instalar o reemplazar la tarjeta. Los transceptores SFP/SFP+ de sus puertos sí se instalan y retiran en caliente.

¿Cuánta energía consume y qué fuente necesito?

Consume hasta 82 W. El RG-NBS7006 usa fuentes RG-PA600I-FS de 600 W (hasta 4, en redundancia 1+1 o 2+2) y el RG-NBS7003 las RG-PA300I-FS o RG-PA460I-FS; la potencia de las fuentes debe superar la suma del consumo de todos los módulos.

¿Qué transceptores puedo usar?

En los puertos SFP+ van transceptores SFP+ de 10G (por ejemplo XG-SFP-SR-MM850 multimodo hasta 300 m, XG-SFP-LR-SM1310 monomodo hasta 10 km o cables ópticos activos XG-SFP-AOC1M/3M/5M/10M) y transceptores SFP de 1G. Use el mismo modelo en ambos extremos del enlace.

¿Cuántos puertos de 10G puedo tener en un chasis?

Hasta 96 puertos de 10 Gigabit en un RG-NBS7006 con seis tarjetas M7000-16XS-EA, según la página oficial del chasis.

¿Cuándo conviene la M7000-8XS-EA en lugar de esta?

La M7000-8XS-EA tiene 8 puertos SFP+ y consume hasta 44 W; la M7000-16XS-EA tiene 16 puertos SFP+ y consume hasta 82 W. Elija la de 8 si necesita pocos uplinks de 10G.

¿Necesito el módulo de supervisión?

El RG-NBS7006 tiene 2 ranuras de supervisión que alojan la M7006-CM (la guía recomienda configurar redundancia 1+1); las tarjetas de línea como esta van en las 6 ranuras de línea.
