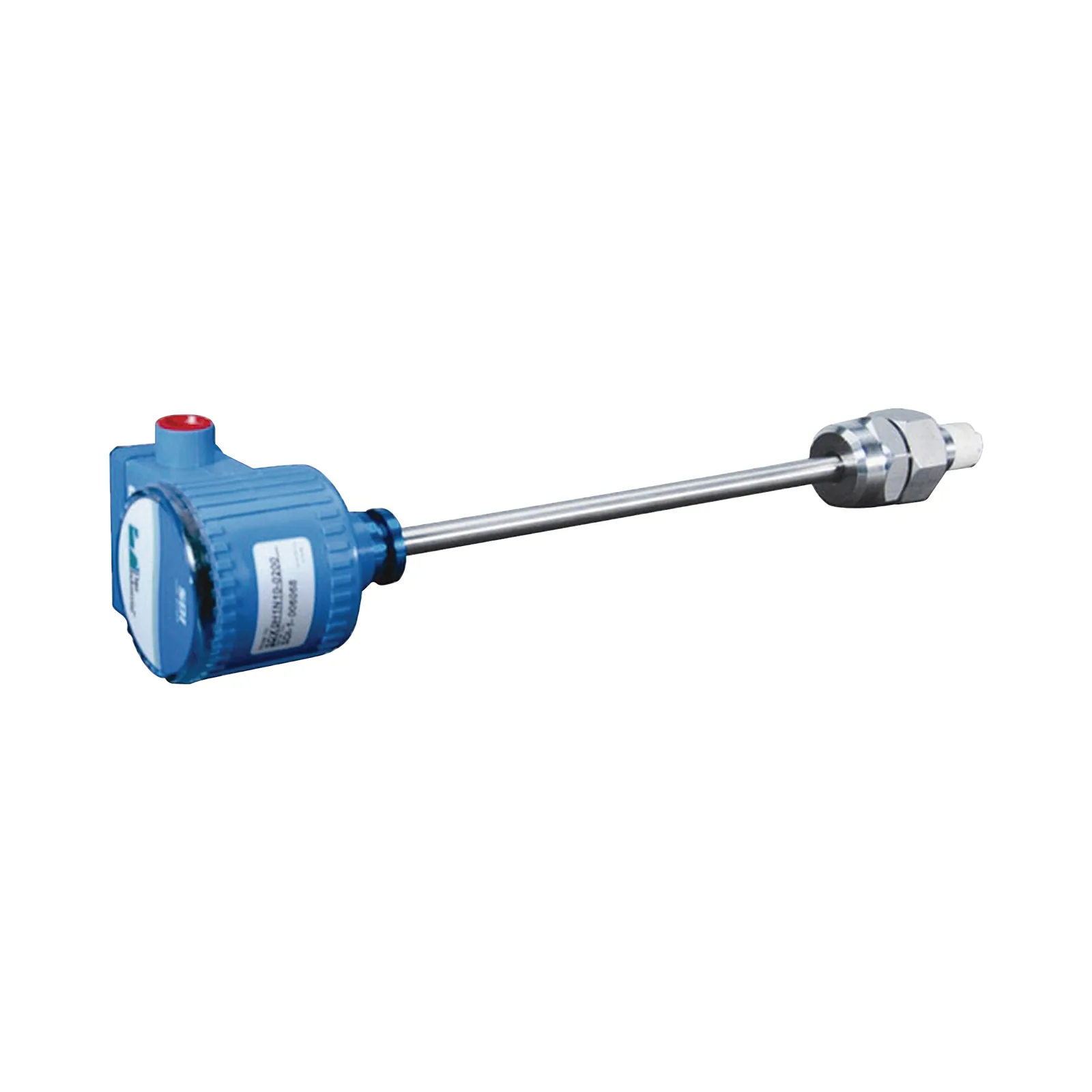

Sensor de flujo de líquidos por inserción directa, tipo impulsor, para tuberías de 1-1/2 a 10 pulgadas, con salida analógica 4-20 mA

El sensor de flujo de líquidos por inserción directa tipo impulsor de la serie SDI combina la detección de flujo con un transmisor integrado de salida analógica 4-20 mA en un solo dispositivo. Esta versión (inserción directa, sin capacidad de hot tap) es compatible con tuberías de 1-1/2 a 10 pulgadas y se instala directamente en la línea a través de un barreno NPT de 1 pulgada. Se utiliza en sistemas de gestión de edificios (BMS) para monitoreo de flujo de agua, medición BTU y proyectos de eficiencia energética en tuberías de diámetro pequeño a mediano.

Características principales

• Inserción directa en la tubería mediante barreno NPT de 1 pulgada, sin hot tap
• Compatible con tuberías de 1-1/2 a 10 pulgadas de diámetro
• Salida analógica de 4 a 20 mA, transmisor integrado sin pantalla
• Clasificación de presión de 1000 psi a 21°C y temperatura máxima de 135°C
• Carcasa NEMA 4X con impulsor de acero inoxidable y sello o-ring de Viton
• Rango de flujo recomendado de 0.3 a 20 pies por segundo
• Precisión de ±1% del caudal en el rango óptimo, repetibilidad de ±0.5%

Especificaciones técnicas
