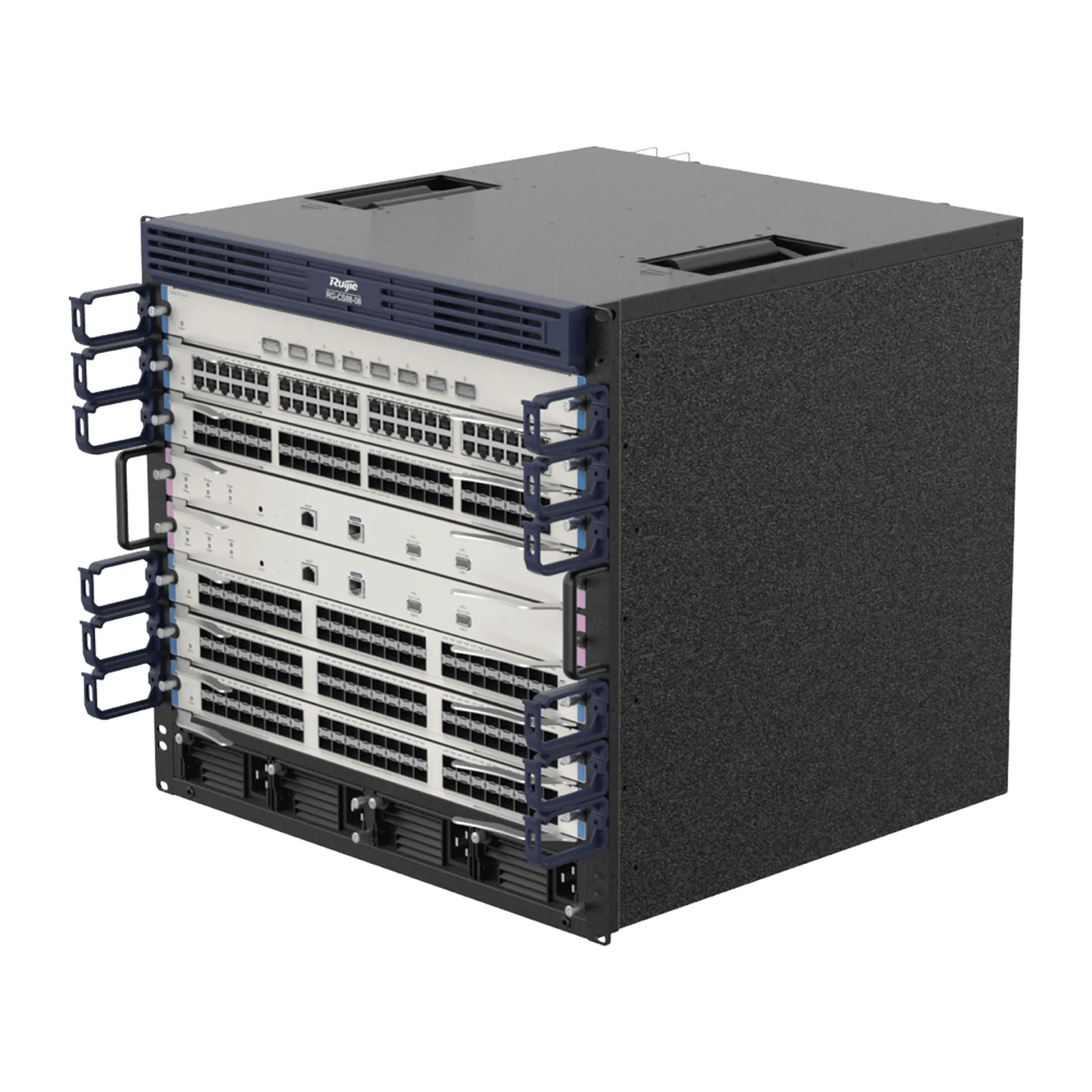

RG-CS88-08 SWITCH CORE L3 CHASSIS P/ 6 TARJETAS Y 2 SUPERVISORES

Name: RG-CS88-08 SWITCH CORE L3 CHASSIS P/ 6 TARJETAS Y 2 SUPERVISORES
Brand: RUIJIE
SKU: 220568
Price: 44071.95 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	RG-CS88-08
SKU Mercax	220568
Marca	RUIJIE
Categoría	Redes e IT › Networking › Switches
Peso	0.1 kg
Clave de producto SAT	43222610

Los datos técnicos completos están en la descripción.

Descripción

Switch Ruijie modelo: RG-CS88-08

El RG-CS88-08 es un switch core modular Capa 3 de 10 RU para campus y centros de datos: aloja 2 supervisoras redundantes y hasta 6 tarjetas de línea con puertos de 1G, 10G, 40G y 100G, con 9.6 Tbps de conmutación y 7,200 Mpps. Supervisoras, tarjetas y fuentes se compran por separado; incluye 2 ventiladores M08-FAN.

Resumen Técnico

Características Generales

Tipo: Switch core modular Capa 3 para campus y centros de datos (sin PoE)
Ranuras: 2 de supervisora (1+1), 6 de tarjeta de línea, 4 de fuente y 2 de ventilador
Puertos: Según las tarjetas de línea: 48 RJ45 Gigabit, 48 SFP 1G, 48 SFP+ 1G/10G u 8 QSFP28 40G/100G por tarjeta
Stacking / virtualización: VSU, 2 miembros
Alimentación: Módulos de fuente AC RG-PA600I-F o RG-PA1600I-F (se compran por separado; al menos 1)
Configuración: Ruijie Cloud y SON, Web, CLI (consola, Telnet, SSH), SNMP, CWMP (TR-069), NETCONF y gRPC
Garantía: 3 años

Desempeño

Capacidad de switching: 9.6 Tbps
Tasa de reenvío: 7,200 Mpps
CPU: Supervisora CM88-CM y tarjetas de línea: cuatro núcleos de 1.5 GHz
Memoria: Supervisora: 4 GB DDR4; tarjeta de línea: 2 GB DDR4; flash de 8 GB y BootROM de 16 MB (2 chips, respaldo 1+1) en ambas
Buffer: 8 MB (CM88-48GT-H y CM88-48SFP-H) / 32 MB (CM88-48XS-H y CM88-8CQ-H)
Tabla MAC: 80,000 (CM88-48GT-H y CM88-48SFP-H) / 96,000 (CM88-48XS-H y CM88-8CQ-H)
Tabla ARP: 30,000 (CM88-48GT-H y CM88-48SFP-H) / 50,000 (CM88-48XS-H y CM88-8CQ-H)
Rutas IPv4 unicast: 12,000 (CM88-48GT-H y CM88-48SFP-H) / 134,000 (CM88-48XS-H y CM88-8CQ-H), compartidas con IPv6
Rutas IPv6 unicast: 6,000 / 50,000 (compartidas con IPv4)
Rutas multicast: IPv4: 8,000 / 16,000; IPv6: 4,000 / 8,000
ACL (ACE): Entrada: 5,000 / 4,500; salida: 1,000 / 2,000
VLANs: 4,094 (802.1Q)
Jumbo frame: 9216 bytes
Miembros VSU: 2

Puertos y Módulos

Ranuras de supervisora: 2 para la CM88-CM (redundancia 1+1; incluye la matriz de conmutación: el chasis no admite tarjetas de conmutación independientes)
Ranuras de línea: 6: CM88-48GT-H (48 x 10/100/1000BASE-T), CM88-48SFP-H (48 x SFP 1GE), CM88-48XS-H (48 x SFP+ 1GE/10GE) y CM88-8CQ-H (8 x QSFP28 40GE/100GE)
Gestión: En la CM88-CM: 1 consola RJ45, 1 puerto MGMT RJ45 y 2 puertos USB 2.0
Ranuras de fuente: 4 módulos enchufables RG-PA600I-F o RG-PA1600I-F, redundancia N+N (del mismo tipo); se requiere al menos 1
Ventiladores: 2 módulos M08-FAN preinstalados (1+1); velocidad ajustable en 256 niveles con alarma de falla
Cambio en caliente: Supervisoras, tarjetas de línea, módulos de fuente, ventiladores, USB y cables
Monitoreo: Fuentes (modelo, temperatura, potencia y voltaje) con alarma; temperatura con alarma de sobretemperatura; encendido de tarjetas según la potencia disponible
Transceptores: 1GE: SX, LX, LH40, ZX80 y BiDi; 10GE: SR, LR, ER y AOC de 1, 3 y 5 m; 40GE y 100GE: QSFP SR/LR4/LX4 y AOC (solo con la CM88-8CQ-H)

Físicas y Eléctricas

Alimentación: 4 ranuras para módulos de fuente AC (se compran por separado): RG-PA600I-F de 600 W (100-240 V AC, máx. 10 A) o RG-PA1600I-F de 1200 W a 100-176 V AC y 1600 W a 176-240 V AC (máx. 16 A)
Consumo máximo: Chasis con 2 ventiladores: menos de 176 W; supervisora CM88-CM: menos de 50 W; tarjetas de línea: CM88-48GT-H menos de 75 W, CM88-48SFP-H menos de 95 W, CM88-8CQ-H menos de 130 W y CM88-48XS-H menos de 160 W
Dimensiones: 442 x 465 x 441.7 mm
Altura en rack: 10 RU
Peso: 35.6 kg el chasis vacío con 2 ventiladores (50.20 kg con empaque); sube según los módulos instalados
Temperatura de operación: 0 °C a 50 °C (almacenamiento: -40 °C a 70 °C)
Humedad de operación: 10% a 90% RH sin condensación
Altitud de operación: -500 m a 5,000 m
Disipación: Supervisoras y tarjetas: aire de derecha a atrás; fuentes: de frente a atrás; ventiladores M08-FAN y filtros de aire (dejar 10 cm libres alrededor)
Ruido: 70 dB a 27 °C / 77 dB a 45 °C
MTBF: 216,000 horas (unos 24 años)
Protección contra descargas: Puerto MGMT 4 kV; puertos de servicio 4 kV; alimentación 6 kV; ESD 6 kV contacto / 8 kV aire
Ahorro de energía: EEE en todos los puertos Ethernet y CPU con gestión dinámica de consumo
Certificaciones: Seguridad IEC 62368-1; EMC EN 55032 Clase A y EN 55035; RoHS
Montaje: Rack de 19 pulgadas (10 RU)

Contenido del Paquete

Chasis RG-CS88-08
2 módulos de ventilador M08-FAN (preinstalados)
12 guías (chutes)
14 tornillos M3 x 10 mm (2 de repuesto)
10 tornillos M6 x 16 mm (2 de repuesto)
10 tuercas de jaula M6 (2 de repuesto)
Pulsera antiestática
Cable de tierra
Manual de garantía y declaración de sustancias peligrosas
Software de gestión BMS preinstalado
Supervisoras, tarjetas de línea y módulos de fuente: no incluidos, se compran por separado (se requiere al menos 1 módulo de fuente)

Documentación

Hoja de Especificaciones Guía de Instalación de Hardware (V1.8, inglés)

Accesorios Recomendados

Tarjeta supervisora con matriz de conmutación: CM88-CM Tarjeta de línea 48 puertos Gigabit de cobre: CM88-48GT-H Tarjeta de línea 48 puertos SFP 1G: CM88-48SFP-H Tarjeta de línea 48 puertos SFP+ 1G/10G: CM88-48XS-H Tarjeta de línea 8 puertos QSFP28 40G/100G: CM88-8CQ-H Módulo de fuente AC 1600 W para el chasis: RG-PA1600I-F Transceptor SFP+ 10G multimodo 300 m: XG-SFP-SR-MM850 Transceptor SFP+ 10G monomodo 10 km: XG-SFP-LR-SM1310 Transceptor SFP 1G multimodo: MINI-GBIC-SX-MM850 Transceptor SFP 1G monomodo 10 km: MINI-GBIC-LX-SM1310 Cable SFP+ AOC 10G de 1 m: XG-SFP-AOC1M Cable SFP+ AOC 10G de 3 m: XG-SFP-AOC3M

Enlaces Útiles

Plataforma Ruijie Cloud APP: Android / iOS Manuales y Guías Rápidas

Protocolos y Funciones de Software

Capa 2

Jumbo frame 9216 bytes, EEE, 802.1Q (4,094 VLANs), Super VLAN y VLAN privada, VLAN por MAC/puerto/protocolo/subred, GVRP, QinQ básico y selectivo, STP/RSTP/MSTP, ERPS (G.8032), LLDP/LLDP-MED, agregación de enlaces LACP (802.3ad), MPLS, MPLS IPv6, MPLS L3VPN y 6VPE

Capa 3 / Ruteo

Rutas estáticas, RIP/RIPng, OSPFv2/v3, IS-IS v4/v6, BGP4/BGP4+, VRF y PBR IPv4/IPv6, GR, EVPN; ARP estático y dinámico, DHCP cliente/relay/servidor, DHCP snooping, DNS, DHCPv6 cliente/relay y snooping, túneles GRE, manual, automático e ISATAP para IPv6, ND y ND snooping

Multicast

IGMP v1/v2/v3 y proxy IGMP, IGMP snooping v1/v2/v3 y salida rápida, PIM-DM/SM/SSM, PIM-SSM IPv4 e IPv6, MSDP, MLD v1/v2 y snooping, PIM-SMv6, ruteo multicast estático, verificación de IP y puerto de origen multicast

QoS / ACL

ACL IP estándar y extendida, MAC extendida, ACL de nivel experto, ACL80 e IPv6, ACL global y redirección por ACL; identificación y límite de tasa por puerto, 802.1p, clasificación por 802.1p/DSCP/IP precedence, 8 colas por puerto, SP/WRR/DRR/WFQ y combinaciones, tail drop, RED/WRED y CAR

Seguridad

AAA, RADIUS y TACACS+, 802.1X por puerto y por MAC, MAB, autenticación web, HTTPS, SSHv1/v2, IP-MAC binding global, ICMP, seguridad de puertos, IP source guard, DAI, SAVI, prevención de ARP spoofing, CPP y NFPP, uRPF, seguridad de contraseñas

Confiabilidad

Supervisoras y ventiladores 1+1, fuentes N+M, cambio en caliente de componentes, parches en caliente, REUP, RLDP, DLDP, VRRP v2/v3 e IPv6 y VRRP para super-VLAN, BFD (VRRP, OSPF, BGP4, IS-IS y rutas estáticas), GR para OSPF/IS-IS/BGP, VSU

Gestión

Ruijie Cloud y SON, SNMP v1/v2/v3, RMON (1, 2, 3, 9), NETCONF, gRPC, sFlow, NTP/SNTP, FTP/TFTP, SPAN/RSPAN/ERSPAN, CWMP (TR-069), alarma de fallas y recuperación automática, registro de operaciones, respaldo de logs y configuración por USB, consola/Telnet/SSH y Web

Compatibilidad

Módulos que acepta el chasis RG-CS88-08 según la ficha técnica y la guía de hardware oficiales.

CM88-CM

Tipo: Supervisora con matriz de conmutación integrada
Ranuras: 2 de supervisora (1+1)
Observaciones: Se compra por separado.

CM88-48GT-H

Tipo: Tarjeta de línea: 48 x 10/100/1000BASE-T
Ranuras: 6 de línea (cualquiera)
Observaciones: Menos de 75 W.

CM88-48SFP-H

Tipo: Tarjeta de línea: 48 x SFP 1GE
Ranuras: 6 de línea (cualquiera)
Observaciones: Menos de 95 W.

CM88-48XS-H

Tipo: Tarjeta de línea: 48 x SFP+ 1GE/10GE
Ranuras: 6 de línea (cualquiera)
Observaciones: Menos de 160 W.

CM88-8CQ-H

Tipo: Tarjeta de línea: 8 x QSFP28 40GE/100GE
Ranuras: 6 de línea (cualquiera)
Observaciones: Menos de 130 W.

RG-PA600I-F

Tipo: Módulo de fuente AC de 600 W
Ranuras: 4 de fuente (N+N)
Observaciones: Todas las fuentes del chasis deben ser del mismo tipo.

RG-PA1600I-F

Tipo: Módulo de fuente AC de 1600 W
Ranuras: 4 de fuente (N+N)
Observaciones: Todas las fuentes del chasis deben ser del mismo tipo.

M08-FAN

Tipo: Bandeja de ventilador (2 ventiladores y tarjeta de control)
Ranuras: 2 de ventilador (1+1)
Observaciones: Vienen 2 preinstalados con el chasis

Compre al menos 1 módulo de fuente. Sume el consumo del chasis, de las supervisoras y de las tarjetas de línea para dimensionar las fuentes: el equipo enciende las tarjetas según la potencia disponible.

IMPORTANTE: antes de mover o transportar el chasis retire las supervisoras, las tarjetas de línea y los módulos de fuente, y deje un panel de relleno en toda ranura vacía para conservar el flujo de aire.

Guía de Selección de Tarjetas

Elija la tarjeta de línea según el medio y la velocidad de los enlaces del chasis RG-CS88-08.

CM88-48GT-H

Tipo: Tarjeta de línea
Puertos: 48 x 10/100/1000BASE-T (RJ45)
Búfer: 8 MB
Tabla MAC: 80,000
Rutas IPv4 unicast: 12,000
Consumo máx.: < 75 W

CM88-48SFP-H

Tipo: Tarjeta de línea
Puertos: 48 x SFP 1GE
Búfer: 8 MB
Tabla MAC: 80,000
Rutas IPv4 unicast: 12,000
Consumo máx.: < 95 W

CM88-48XS-H

Tipo: Tarjeta de línea
Puertos: 48 x SFP+ 1GE/10GE
Búfer: 32 MB
Tabla MAC: 96,000
Rutas IPv4 unicast: 134,000
Consumo máx.: < 160 W

CM88-8CQ-H

Tipo: Tarjeta de línea
Puertos: 8 x QSFP28 40GE/100GE
Búfer: 32 MB
Tabla MAC: 96,000
Rutas IPv4 unicast: 134,000
Consumo máx.: < 130 W

CM88-CM

Tipo: Supervisora
Puertos: Consola RJ45, MGMT RJ45, 2 USB 2.0
Búfer: No aplica
Tabla MAC: No aplica
Rutas IPv4 unicast: No aplica
Consumo máx.: < 50 W

Preguntas Frecuentes

¿Qué incluye el chasis y qué debo comprar aparte?

Incluye el chasis con 2 ventiladores M08-FAN preinstalados y los accesorios de montaje. Supervisoras (CM88-CM), tarjetas de línea y al menos un módulo de fuente (RG-PA600I-F o RG-PA1600I-F) se compran por separado.

¿Cuántas tarjetas y supervisoras admite?

6 tarjetas de línea y 2 supervisoras CM88-CM en redundancia 1+1. La matriz de conmutación va integrada en la supervisora: no existen tarjetas de conmutación independientes.

¿Qué fuente necesito y cómo se hace la redundancia?

Tiene 4 ranuras de fuente con redundancia N+N y todas deben ser del mismo tipo. La RG-PA600I-F entrega 600 W y la RG-PA1600I-F entrega 1200 W a 100-176 V AC y 1600 W a 176-240 V AC. Sume el consumo del chasis (menos de 176 W), de las supervisoras (menos de 50 W) y de las tarjetas para elegir cuántas necesita.

¿Se pueden cambiar módulos con el equipo encendido?

Sí: supervisoras, tarjetas de línea, fuentes, ventiladores, USB y cables admiten cambio en caliente. Deje un panel de relleno en toda ranura vacía.

¿Qué tarjeta me conviene para 40G/100G?

La CM88-8CQ-H trae 8 puertos QSFP28 de 40G/100G. Para 10G use la CM88-48XS-H (SFP+ de 1G/10G), para fibra de 1G la CM88-48SFP-H y para cobre Gigabit la CM88-48GT-H.

¿Se puede apilar (VSU)?

Sí, con VSU se virtualizan 2 switches como un solo equipo lógico.
