TARJETA DE 48 GIGABIT ETHERNET FIBER PORTS (SFP, LC) SERVICE MODULE PARA CHASIS RG-CS88-08

Name: TARJETA DE 48 GIGABIT ETHERNET FIBER PORTS (SFP, LC) SERVICE MODULE PARA CHASIS RG-CS88-08
Brand: RUIJIE
SKU: 220744
Price: 40529.79 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	CM88-48SFP-H
SKU Mercax	220744
Marca	RUIJIE
Categoría	Redes e IT › Networking › Switches
Peso	0.1 kg
Clave de producto SAT	43222610

Los datos técnicos completos están en la descripción.

Descripción

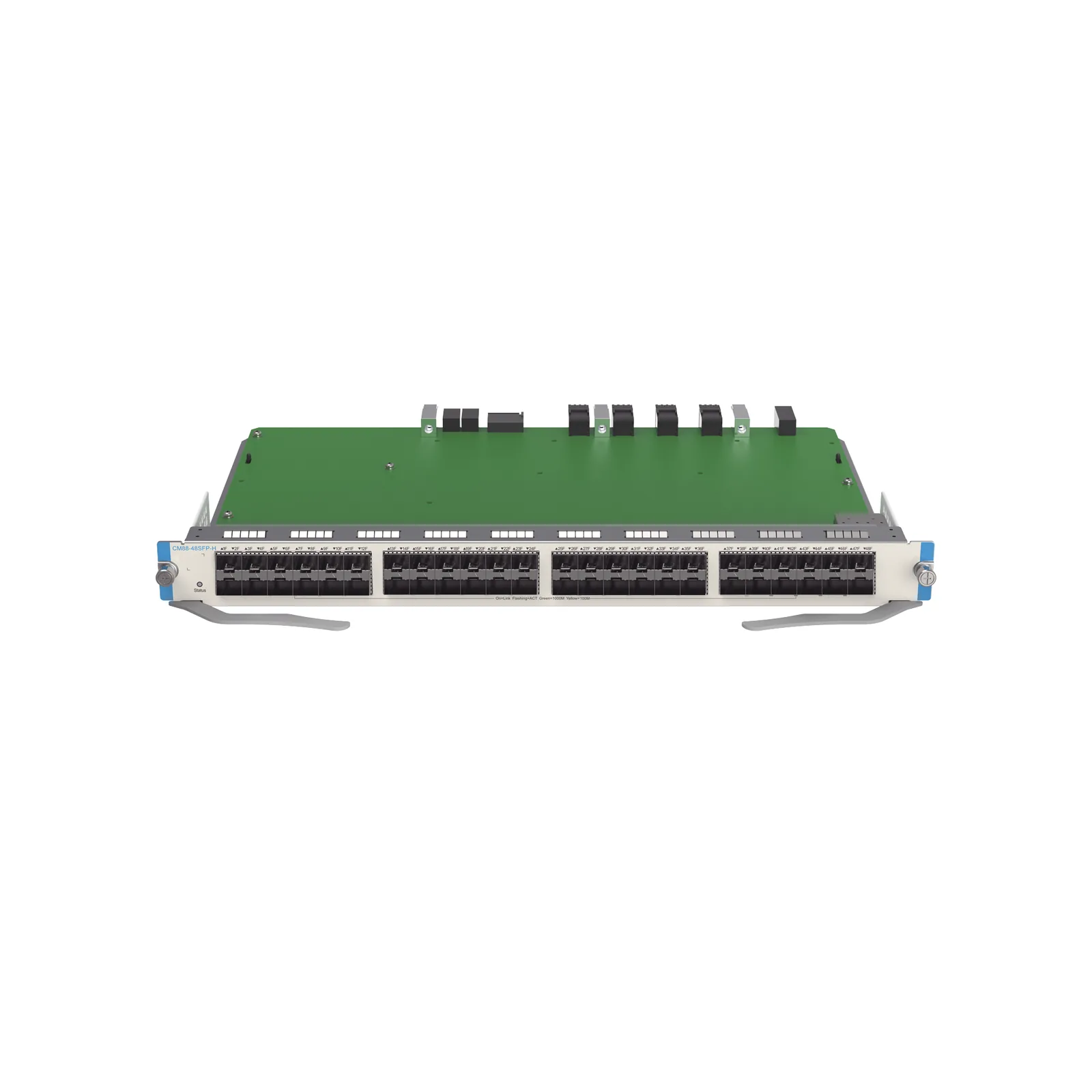

Tarjeta de Línea Ruijie modelo: CM88-48SFP-H

La CM88-48SFP-H agrega 48 puertos SFP de 100/1000 Mbps al chasis modular Ruijie RG-CS88-08: sirve para llegar por fibra óptica, multimodo o monomodo, a edificios, pisos y switches de acceso desde el núcleo de la red. Se instala en una de las 6 ranuras de línea y se cambia en caliente.

Resumen Técnico

Características Generales

Tipo: Tarjeta de línea (service module) de fibra para chasis modular
Puertos: 48 x SFP (1GE)
Velocidad: 100/1000 Mbps con autonegociación
Compatible con: Chasis Ruijie RG-CS88-08 (6 ranuras de línea)
Instalación: Hot-swap (en caliente)
Garantía: 3 años

Especificaciones del Módulo

Tipo de módulo: Tarjeta de línea (service module) para el chasis modular RG-CS88-08
Puertos: 48 x SFP (1GE)
Velocidades: 100/1000 Mbps con autonegociación
Medios admitidos: Transceptores SFP: 100BASE-LX/LH; 1000BASE-SX (850 nm), LX (1310 nm), LH, ZX (1550 nm) y BiDi
Ranura compatible: Ranuras de tarjeta de línea del RG-CS88-08 (6 en el chasis)
Procesador y memoria: Quad-core de 1.5 GHz; DDR4 2 GB; flash 8 GB; BootROM 16 MB (2 chips, arranque 1+1)
Búfer del switch: 8 MB
Tabla MAC: Global: 80,000; estáticas: 4,000
Tabla ARP: 30,000 (underlay); overlay: 0
Rutas unicast: IPv4: 12,000; IPv6: 6,000 (IPv4 e IPv6 comparten la tabla)
Rutas multicast: IPv4: 8,000; IPv6: 4,000
ACL (ACE): Ingreso: 5,000; egreso: 1,000
Capacidad del chasis (referencia): 9.6 Tbps de conmutación y 7,200 Mpps (RG-CS88-08 completo; la ficha no da cifra por tarjeta)
Indicadores LED: 1 LED de sistema y 48 LED de puerto (verde 1000 Mbps; amarillo 100 Mbps; parpadeo = tráfico)
Cambio en caliente: Sí: la tarjeta y los cables de todos sus puertos

Físicas y Eléctricas

Consumo Máx: < 95 W
Dimensiones: 412 x 390 x 40.16 mm (An x Pr x Al)
Peso: 3.2 kg
Temperatura: 0 °C a 50 °C (operación); -40 °C a 70 °C (almacenamiento) (condiciones del chasis RG-CS88-08)
Humedad: 10% a 90% RH sin condensación (operación); 5% a 95% RH (almacenamiento)
Altitud: -500 m a 5,000 m (operación y almacenamiento)
MTBF: 329,000 horas (aprox. 37 años)
Certificaciones: Chasis RG-CS88-08: seguridad IEC 62368-1; EMC EN 55032 Clase A, EN 55035 y serie EN 61000; RoHS

Contenido del Paquete

1 tarjeta de línea CM88-48SFP-H
1 caja protectora (protective box)
1 instructivo de instalación y retiro de la caja protectora
1 manual de garantía y declaración de sustancias peligrosas

Documentación

Hoja de Especificaciones Guía de Instalación de Hardware (V1.8, inglés)

Accesorios Recomendados

Chasis modular L3 de 10 RU, 6 ranuras de línea: RG-CS88-08 Fuente modular de 1600 W para el chasis: RG-PA1600I-F Transceptor SFP 1G multimodo 500 m: MINI-GBIC-SX-MM850 Transceptor SFP 1G monomodo 10 km: MINI-GBIC-LX-SM1310

Enlaces Útiles

Plataforma Ruijie Cloud APP: Android / iOS

Compatibilidad

Chasis Ruijie que admite la CM88-48SFP-H según la ficha técnica y la guía de hardware oficiales.

RG-CS88-08

Ranuras: 6 de tarjeta de línea + 2 de supervisora
Alimentación necesaria: Al menos una fuente RG-PA600I-F o RG-PA1600I-F (4 ranuras, redundancia N+N)
Observaciones: Único chasis compatible. Instalar en una de las 6 ranuras de línea.

La supervisora del chasis es la CM88-CM (con la matriz de conmutación integrada); el chasis no admite tarjetas de conmutación independientes. La suma del consumo de todos los módulos y de los ventiladores M08-FAN debe ser menor que la potencia de las fuentes, de lo contrario algunos módulos no arrancan.

IMPORTANTE: los transceptores SFP no vienen incluidos. Use módulos Ruijie (la confiabilidad de módulos de otras marcas no está garantizada), retire la fibra antes de extraer el transceptor y deje un panel de relleno en las ranuras vacías del chasis.

Guía de Selección de Tarjetas CM88

Elija la tarjeta según el medio y la velocidad de los enlaces del chasis RG-CS88-08.

CM88-48GT-H

Tipo: Tarjeta de línea
Puertos: 48 x 10/100/1000BASE-T (RJ45)
Búfer: 8 MB
Tabla MAC: 80,000
Rutas IPv4 unicast: 12,000
Consumo máx.: < 75 W

CM88-48SFP-H (esta)

Tipo: Tarjeta de línea
Puertos: 48 x SFP 100/1000 Mbps
Búfer: 8 MB
Tabla MAC: 80,000
Rutas IPv4 unicast: 12,000
Consumo máx.: < 95 W

CM88-48XS-H

Tipo: Tarjeta de línea
Puertos: 48 x SFP+ 1G/10G
Búfer: 32 MB
Tabla MAC: 96,000
Rutas IPv4 unicast: 134,000
Consumo máx.: < 160 W

CM88-8CQ-H

Tipo: Tarjeta de línea
Puertos: 8 x QSFP28 40G/100G
Búfer: 32 MB
Tabla MAC: 96,000
Rutas IPv4 unicast: 134,000
Consumo máx.: < 130 W

CM88-CM

Tipo: Supervisora
Puertos: Consola RJ45, MGMT RJ45, 2 USB 2.0
Búfer: No aplica
Tabla MAC: No aplica
Rutas IPv4 unicast: No aplica
Consumo máx.: < 50 W

Preguntas Frecuentes

¿En qué equipo funciona la CM88-48SFP-H?

Solo en el chasis modular Ruijie RG-CS88-08, en una de sus 6 ranuras de tarjeta de línea. El chasis opera con la supervisora CM88-CM y necesita al menos una fuente RG-PA600I-F o RG-PA1600I-F.

¿Se puede cambiar con el chasis encendido?

Sí, la tarjeta y los cables de sus puertos admiten cambio en caliente. Use las palancas (ejectors), no la fuerce, y deje un panel de relleno en toda ranura vacía para mantener el flujo de aire.

¿Cuánta energía consume?

Menos de 95 W por tarjeta. Sume el consumo de la supervisora (menos de 50 W), de todas las tarjetas y de los ventiladores M08-FAN (88 W cada uno) y elija fuentes con potencia total mayor.

¿Qué transceptores usa?

Transceptores SFP de 1G Ruijie como MINI-GBIC-SX-MM850 (500 m multimodo), MINI-GBIC-LX-SM1310 (10 km monomodo), MINI-GBIC-LH40-SM1310 (40 km), MINI-GBIC-ZX80-SM1550 (80 km) y los BiDi GE-SFP-LX20 / LH40 (se usan en pares).

¿Funciona a 100 Mbps?

Sí: los puertos SFP negocian 100 o 1000 Mbps automáticamente, con transceptores 100BASE-LX/LH o 1000BASE.

¿Qué tarjeta de línea del RG-CS88-08 me conviene?

CM88-48GT-H para cobre Gigabit, CM88-48SFP-H para fibra de 1G, CM88-48XS-H para fibra de 10G (acepta también SFP de 1G) y CM88-8CQ-H para enlaces de 40G/100G. Vea la guía de selección de esta página.
