Tarjeta Supervisora CM88-CM / Supervisor Engine 2nd Gen para Chasis RG-CS88-08 / Quad-Core 1.5 GHz / DDR4 4 GB / Hot-Swap

Name: Tarjeta Supervisora CM88-CM / Supervisor Engine 2nd Gen para Chasis RG-CS88-08 / Quad-Core 1.5 GHz / DDR4 4 GB / Hot-Swap
Brand: RUIJIE
SKU: 220747
Price: 45097.41 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	CM88-CM
SKU Mercax	220747
Marca	RUIJIE
Categoría	Redes e IT › Networking › Switches
Peso	0.1 kg
Clave de producto SAT	43222610

Los datos técnicos completos están en la descripción.

Descripción

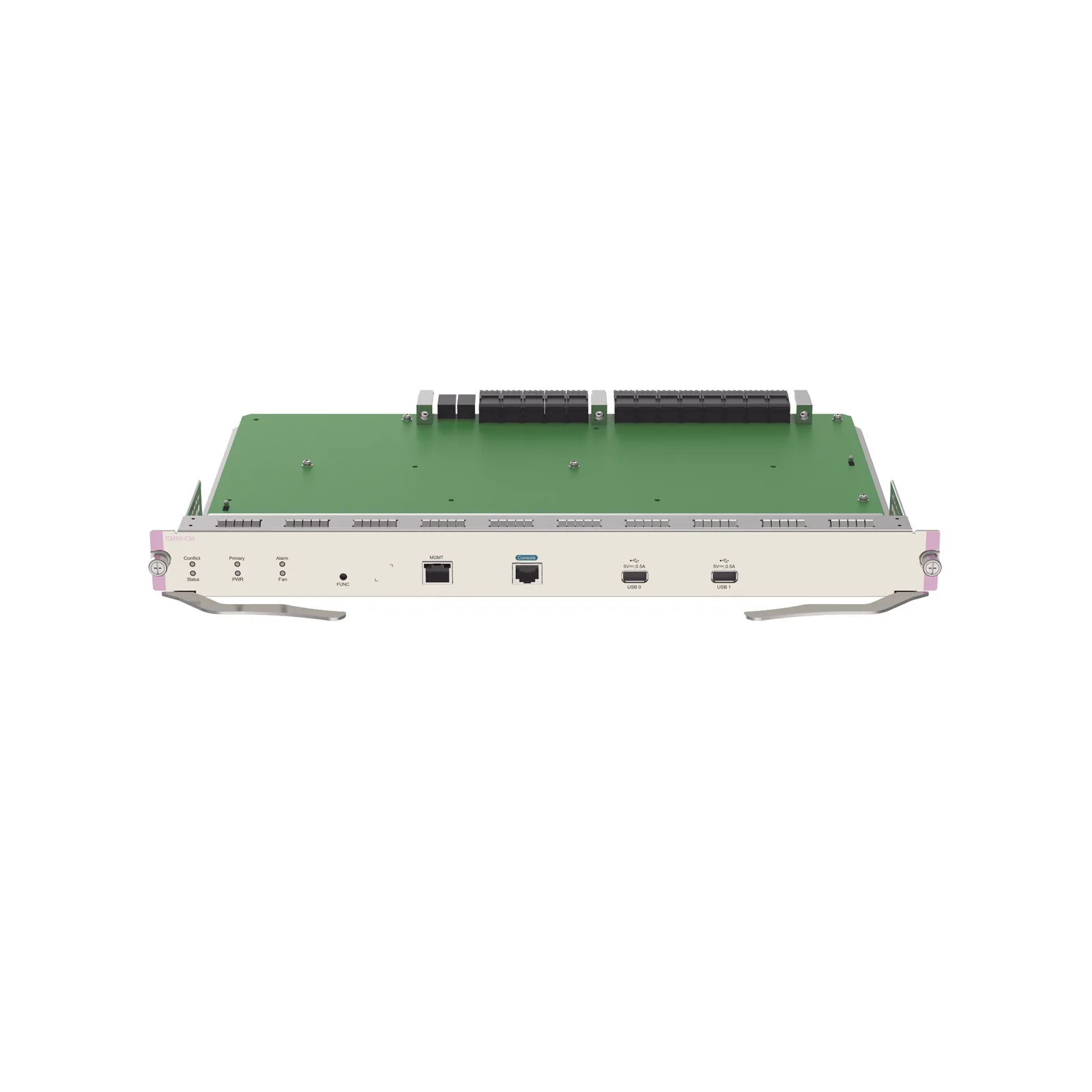

Tarjeta Supervisora Ruijie modelo: CM88-CM

La CM88-CM es la tarjeta supervisora del chasis modular Ruijie RG-CS88-08: ejecuta el sistema y la administración del núcleo (consola, MGMT y USB) e incluye la matriz de conmutación del chasis. Admite hasta 2 tarjetas en redundancia 1+1 y se cambia en caliente.

Resumen Técnico

Características Generales

Tipo: Tarjeta supervisora con matriz de conmutación integrada
Procesador y memoria: Quad-core de 1.5 GHz; DDR4 4 GB; flash 8 GB
Puertos de gestión: 1 x consola RJ45, 1 x MGMT RJ45 10/100/1000, 2 x USB 2.0
Redundancia: 1+1 (2 ranuras de supervisora)
Compatible con: Chasis Ruijie RG-CS88-08
Garantía: 3 años

Especificaciones del Módulo

Tipo de módulo: Tarjeta supervisora (supervisor engine) con matriz de conmutación (switch fabric) integrada
Ranura compatible: 2 ranuras de supervisora del RG-CS88-08 (redundancia 1+1; el chasis no admite tarjetas de conmutación independientes)
Procesador: Quad-core, 1.5 GHz por núcleo
Memoria: DDR4 4 GB
Flash y BootROM: Flash 8 GB; BootROM 16 MB (2 chips, arranque 1+1)
Puerto de consola: 1 x RJ45 (RS-232)
Puerto de gestión (MGMT): 1 x RJ45 10/100/1000BASE-T
USB: 2 x USB 2.0 (sin límite de capacidad; probadas de 2 a 32 GB)
Botón: 1 x FUNC (reinicio; pulsación corta o mayor a 5 segundos)
Capacidad del chasis (referencia): 9.6 Tbps de conmutación y 7,200 Mpps (RG-CS88-08 completo; la ficha no da cifra por tarjeta)
Indicadores LED: Conflicto, sistema, principal (primary), alimentación, alarma, ventilador y 2 LED de MGMT
Cambio en caliente: Sí (módulo y puertos USB)

Físicas y Eléctricas

Consumo Máx: < 50 W
Dimensiones: 438.5 x 309.0 x 40.1 mm (An x Pr x Al)
Peso: 2.1 kg
Temperatura: 0 °C a 50 °C (operación); -40 °C a 70 °C (almacenamiento) (condiciones del chasis RG-CS88-08)
Humedad: 10% a 90% RH sin condensación (operación); 5% a 95% RH (almacenamiento)
Altitud: -500 m a 5,000 m (operación y almacenamiento)
MTBF: 960,000 horas (aprox. 109 años)
Batería: Litio CR2032 (usar solo ese modelo)
Certificaciones: Chasis RG-CS88-08: seguridad IEC 62368-1; EMC EN 55032 Clase A, EN 55035 y serie EN 61000; RoHS

Contenido del Paquete

1 tarjeta supervisora CM88-CM
1 cable de consola
1 manual de garantía y declaración de sustancias peligrosas

Documentación

Hoja de Especificaciones Guía de Instalación de Hardware (V1.8, inglés)

Accesorios Recomendados

Chasis modular L3 de 10 RU, 6 ranuras de línea: RG-CS88-08 Fuente modular de 1600 W para el chasis: RG-PA1600I-F Tarjeta de línea 48 puertos Gigabit de cobre: CM88-48GT-H

Enlaces Útiles

Plataforma Ruijie Cloud APP: Android / iOS

Compatibilidad

Chasis Ruijie que admite la CM88-CM según la ficha técnica y la guía de hardware oficiales.

RG-CS88-08

Ranuras: 6 de tarjeta de línea + 2 de supervisora
Alimentación necesaria: Al menos una fuente RG-PA600I-F o RG-PA1600I-F (4 ranuras, redundancia N+N)
Observaciones: Único chasis compatible. Instalar en una de las 2 ranuras de supervisora.

La supervisora del chasis es la CM88-CM (con la matriz de conmutación integrada); el chasis no admite tarjetas de conmutación independientes. La suma del consumo de todos los módulos y de los ventiladores M08-FAN debe ser menor que la potencia de las fuentes, de lo contrario algunos módulos no arrancan.

IMPORTANTE: instale dos supervisoras para tener redundancia 1+1; la supervisora lleva la matriz de conmutación del chasis. La batería CR2032 puede explotar si se sustituye por un modelo incorrecto: deséchela conforme a la norma ambiental. Deje un panel de relleno en toda ranura vacía.

Guía de Selección de Tarjetas CM88

Elija la tarjeta según el medio y la velocidad de los enlaces del chasis RG-CS88-08.

CM88-48GT-H

Tipo: Tarjeta de línea
Puertos: 48 x 10/100/1000BASE-T (RJ45)
Búfer: 8 MB
Tabla MAC: 80,000
Rutas IPv4 unicast: 12,000
Consumo máx.: < 75 W

CM88-48SFP-H

Tipo: Tarjeta de línea
Puertos: 48 x SFP 100/1000 Mbps
Búfer: 8 MB
Tabla MAC: 80,000
Rutas IPv4 unicast: 12,000
Consumo máx.: < 95 W

CM88-48XS-H

Tipo: Tarjeta de línea
Puertos: 48 x SFP+ 1G/10G
Búfer: 32 MB
Tabla MAC: 96,000
Rutas IPv4 unicast: 134,000
Consumo máx.: < 160 W

CM88-8CQ-H

Tipo: Tarjeta de línea
Puertos: 8 x QSFP28 40G/100G
Búfer: 32 MB
Tabla MAC: 96,000
Rutas IPv4 unicast: 134,000
Consumo máx.: < 130 W

CM88-CM (esta)

Tipo: Supervisora
Puertos: Consola RJ45, MGMT RJ45, 2 USB 2.0
Búfer: No aplica
Tabla MAC: No aplica
Rutas IPv4 unicast: No aplica
Consumo máx.: < 50 W

Preguntas Frecuentes

¿En qué equipo funciona la CM88-CM?

Solo en el chasis modular Ruijie RG-CS88-08, en sus 2 ranuras de supervisora. Es la supervisora que enlista la ficha técnica del chasis.

¿Cuántas supervisoras se pueden instalar?

Hasta 2, en redundancia 1+1: una actúa como principal (LED Primary encendido) y la otra como respaldo. Se recomienda configurar la redundancia.

¿Necesito una tarjeta de conmutación aparte?

No. La matriz de conmutación está integrada en la CM88-CM y el chasis no admite tarjetas de conmutación independientes.

¿Se puede cambiar con el chasis encendido?

Sí, el módulo y los puertos USB admiten cambio en caliente. Use las palancas (ejectors) y deje panel de relleno en las ranuras libres.

¿Cuánta energía consume?

Menos de 50 W. Sume este valor al de las tarjetas de línea y los ventiladores M08-FAN (88 W cada uno) para elegir las fuentes del chasis.

¿Qué tarjeta de línea del RG-CS88-08 me conviene?

CM88-48GT-H para cobre Gigabit, CM88-48SFP-H para fibra de 1G, CM88-48XS-H para fibra de 10G (acepta también SFP de 1G) y CM88-8CQ-H para enlaces de 40G/100G. Vea la guía de selección de esta página.
