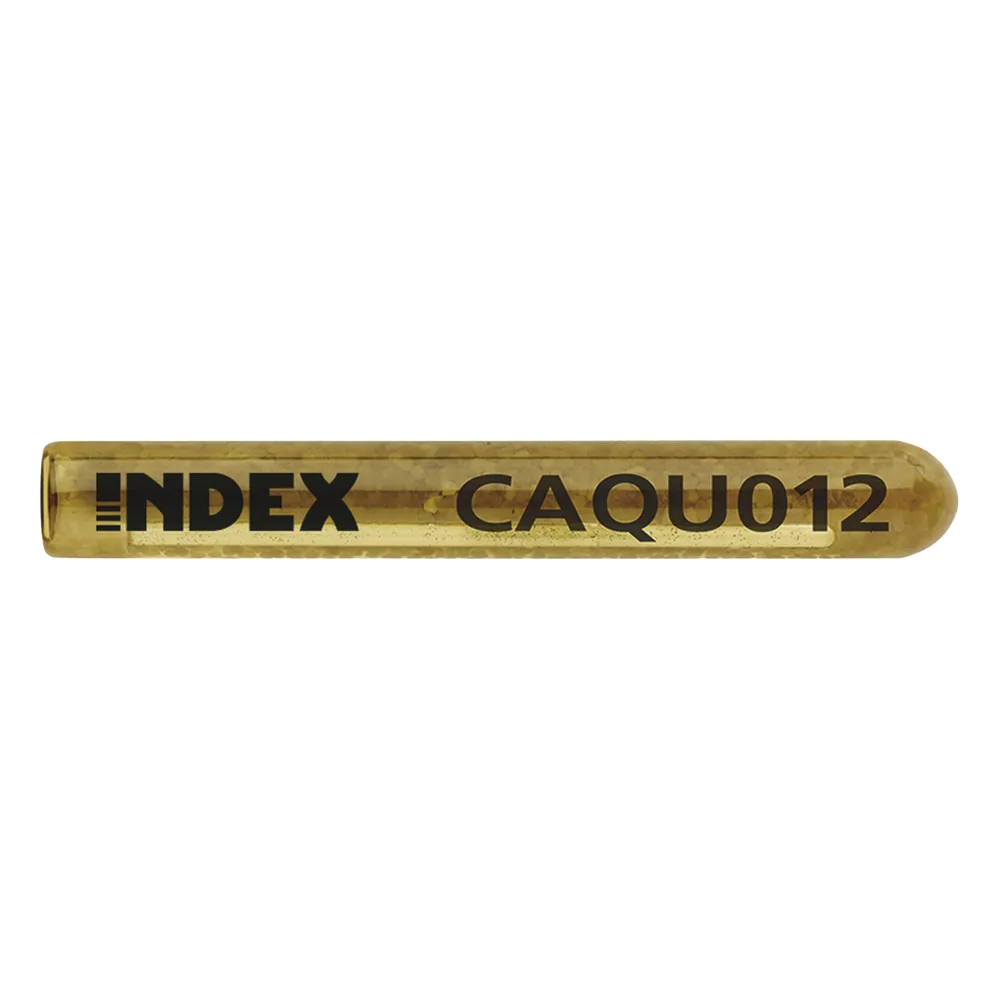

Capsula anclaje químico 12x110mm

Name: Capsula anclaje químico 12x110mm
Brand: INDEX
SKU: 225848
Price: 48.52 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	CAQU012
SKU Mercax	225848
Marca	INDEX
Categoría	Cableado Estructurado › Canalización › Tubería Metálica CONDUIT / Accesorios
Clave de producto SAT	31162414

Los datos técnicos completos están en la descripción.

Descripción

Características principales

Instalación fácil en hormigón no fisurado
Rango de temperatura de -40°C a +80°C
Variedad de longitudes y diámetros aprobados M8-M24
Versión en acero cincado e inoxidable A2/A4
Para cargas estáticas o cuasi-estáticas

Especificaciones técnicas

Tipo: Anclaje químico
Material base: Hormigón de calidad C20/25 no fisurado
Homologación: ETA 08/0350 Opción 8
Profundidad del taladro: 110 mm
Diámetro cápsula: 13 mm
Longitud cápsula: 95 mm
Diámetro paso placa: 14 mm
Diámetro broca: 14 mm
Par de instalación: 40 Nm

Materiales

Cápsula: Ampolla de cristal con resina epoxi acrilato
Espárrago: Acero clase 5.8 (cincado ≥ 5 µm), A2-70 o A4-70
Arandela: DIN 125 (cincada ≥ 5 µm), A2-70 o A4-70
Tuerca: DIN 934 clase 5 (cincada ≥ 5 µm), A2-70 o A4-70

Capacidades de carga

Tracción hormigón no fisurado: 22,2 kN
Cortante hormigón no fisurado: 11,8 kN
Carga máxima tracción recomendada: 15,9 kN
Carga máxima cortante recomendada: 11,8 kN

Dimensiones

Diámetro: 12 mm
Longitud: 110 mm
Profundidad efectiva: 95 mm
Espesor mínimo material base: 140 mm
Espesor mínimo a fijar: 32 mm
Distancia crítica entre anclajes: 220 mm
Distancia crítica al borde: 110 mm

Aplicaciones

Para uso interior y exterior
Fijación de maquinaria y elementos con vibraciones
No apto para instalación en techos
Aplicaciones estructurales

Datos adicionales

Temperatura operación: -40°C a +80°C
Temperatura máxima continua: +50°C
Homologación: ETA 08/0350 (ETAG 001-5) Opción 8
Disponible en: Versión estándar y para cálculo INDEXcal

Compatibilidad

Taladro de percusión
Brocas de hormigón BHDSXXXXX
Bomba de soplado MOBOMBA
Cepillo de limpieza MORCEPKIT
Llave dinamométrica
Vasos hexagonales

Resistencia

Resistencia acero clase 5.8: 16,8 kN
Resistencia acero clase 8.8: 26,4 kN
Resistencia acero inox. A4-70: 18,6 kN
Resistencia acero inox. A4-80: 24,8 kN

Información de instalación

Taladro seco o húmedo
Limpieza con bomba de soplado y cepillo de limpieza
Verificar profundidad del taladro antes de instalar
Instalación con llave dinamométrica
Verificar par de apriete recomendado (40 Nm)
Evitar instalación en techos

Factores de influencia

Distancia entre anclajes: Mín. 55 mm
Distancia al borde: Mín. 55 mm
Distancia crítica entre anclajes: 220 mm
Distancia crítica al borde: 110 mm
Espesor mínimo material base: 140 mm

Información adicional

Norma: ETAG 001-5
Programa de cálculo: INDEXcal
Resistencia hormigón: C20/25
Tipo de carga: Estática o cuasi-estática
