Tarjeta de Expiación para RG-CS85 series switch, 4 puertos SFP+ 10G y 2 puertos QSFP28 100G

Name: Tarjeta de Expiación para RG-CS85 series switch, 4 puertos SFP+ 10G y 2 puertos QSFP28 100G
Brand: RUIJIE
SKU: 227319
Price: 12176.97 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	CM85-4XS2CQ
SKU Mercax	227319
Marca	RUIJIE
Categoría	Redes e IT › Networking › Switches
Peso	3 kg
Clave de producto SAT	43222610

Los datos técnicos completos están en la descripción.

Descripción

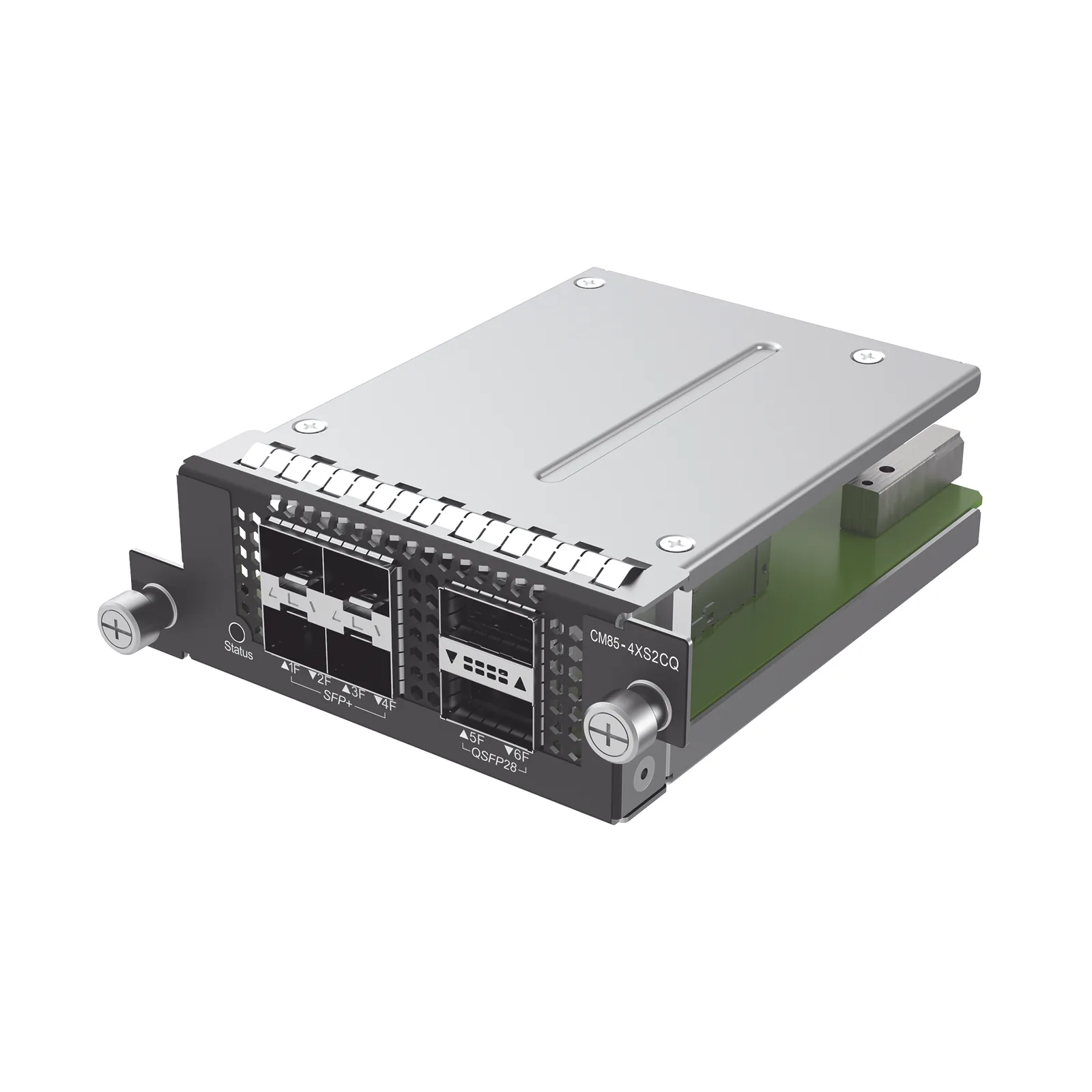

Tarjeta de Expansión Ruijie modelo: CM85-4XS2CQ

La CM85-4XS2CQ es la tarjeta de expansión de los switches Ruijie RG-CS85: suma 4 puertos SFP+ de 1G/10G y 2 puertos QSFP28 de 40G/100G para uplinks de agregación o conexión de servidores. Se instala en la ranura de expansión del switch y no admite cambio en caliente.

Resumen Técnico

Características Generales

Tipo: Tarjeta de expansión (expansion module) para switches core/agregación
Puertos: 4 x SFP+ (1GE/10GE) y 2 x QSFP28 (40GE/100GE)
Velocidad: 1G/10G (SFP/SFP+) y 40G/100G (QSFP+/QSFP28)
Compatible con: Switches Ruijie RG-CS85 con ranura de expansión
Instalación: Sin cambio en caliente (no hot-swap)
Garantía: 3 años

Especificaciones del Módulo

Tipo de módulo: Tarjeta de expansión para switches RG-CS85
Puertos SFP+: 4 x 1GE/10GE SFP+ (admiten transceptores SFP de 1G y SFP+ de 10G)
Puertos QSFP28: 2 x 40GE/100GE QSFP28 (modo 100G o 40G)
División de puertos (breakout): 100G en 4 x 25G; 40G en 4 x 10G
Medios admitidos (SFP/SFP+): 1000BASE-X (SX 850 nm, LX/LH 1310 nm, ZX 1550 nm) y 1000BASE-T con transceptor de cobre Cat 5e/6/6a; 10GBASE-SR, LR, ER y AOC SFP+
Medios admitidos (QSFP+/QSFP28): 40GBASE-SR/LSR, LR4/iLR4/LX4 y AOC QSFP+; 100GBASE-SR, LR4/iLR4 y AOC QSFP28
Ranura compatible: Ranura de expansión (1 por switch) en el panel trasero de los RG-CS85
Indicadores LED: 1 LED de sistema, 4 LED de puertos SFP+ y 2 LED de puertos QSFP28
Cambio en caliente: No (apague el switch para instalarla; pieza fija con tornillos cautivos)

Físicas y Eléctricas

Consumo Máx: 22 W (módulo, guía de hardware); la ficha de la serie suma hasta 25 W al consumo máximo del switch con la tarjeta instalada
Dimensiones: 125 x 120 x 39 mm (An x Pr x Al)
Peso: 0.45 kg
Temperatura: 0 °C a 45 °C (operación); -40 °C a 70 °C (almacenamiento). Entre 1,800 y 5,000 m de altitud, la temperatura máxima baja 1 °C por cada 220 m
Humedad: 10% a 90% RH sin condensación (operación); 5% a 95% RH (almacenamiento)
Altitud: 0 m a 5,000 m (operación y almacenamiento)
Certificaciones: Seguridad IEC 62368-1; EMC EN 55032 Clase A, EN 55035 y serie EN 61000

Contenido del Paquete

1 tarjeta de expansión CM85-4XS2CQ
1 manual de garantía y declaración de sustancias peligrosas

Documentación

Hoja de Especificaciones Guía de Instalación de Hardware (V1.5, inglés)

Accesorios Recomendados

Switch core L3, 48 puertos Gigabit + 4 SFP+: RG-CS85-48GT4XS-D Switch core L3, 24 puertos Gigabit + 8 SFP+: RG-CS85-24GT8XS-D Transceptor SFP+ 10G multimodo 300 m: XG-SFP-SR-MM850 Transceptor SFP+ 10G monomodo 10 km: XG-SFP-LR-SM1310

Enlaces Útiles

Plataforma Ruijie Cloud APP: Android / iOS

Compatibilidad

Switches Ruijie RG-CS85 con ranura de expansión que admiten la CM85-4XS2CQ según la ficha técnica y la guía de hardware oficiales.

RG-CS85-24GT8XS-D

Ranura de expansión: 1
Consumo máx. con la tarjeta: 85 W (60 W sin tarjeta)
Observaciones: 24 puertos Gigabit de cobre y 8 SFP+.

RG-CS85-24SFP/8GT8XS-D

Ranura de expansión: 1
Consumo máx. con la tarjeta: 102 W (77 W sin tarjeta)
Observaciones: 24 puertos SFP y 8 SFP+.

RG-CS85-48GT4XS-D

Ranura de expansión: 1
Consumo máx. con la tarjeta: 95 W (70 W sin tarjeta)
Observaciones: 48 puertos Gigabit de cobre y 4 SFP+.

RG-CS85-48SFP4XS-D

Ranura de expansión: 1
Consumo máx. con la tarjeta: 125 W (105 W sin tarjeta)
Observaciones: 48 puertos SFP y 4 SFP+.

RG-CS85-48GT4XS-HPD

Ranura de expansión: 1
Consumo máx. con la tarjeta: Ver guía de hardware del switch
Observaciones: Versión PoE con fuentes RG-PA600I-P-F / RG-PA1000I-P-F. Sin ficha en a la fecha.

Todos los RG-CS85 de la ficha oficial tienen 1 ranura de expansión; la ranura viene con panel de relleno y la tarjeta es opcional. La tarjeta no es compatible con el chasis RG-CS88-08 (usa las tarjetas CM88).

IMPORTANTE: la CM85-4XS2CQ no admite cambio en caliente: retire el panel de relleno de la ranura, inserte la tarjeta por la guía hasta que encaje y apriete los tornillos cautivos. Si retira la tarjeta, vuelva a colocar el panel de relleno para mantener el flujo de aire. Use transceptores Ruijie.

Preguntas Frecuentes

¿Con qué switches funciona la CM85-4XS2CQ?

Con los Ruijie RG-CS85-24GT8XS-D, RG-CS85-24SFP/8GT8XS-D, RG-CS85-48GT4XS-D, RG-CS85-48SFP4XS-D y RG-CS85-48GT4XS-HPD, que tienen una ranura de expansión. No sirve en el chasis RG-CS88-08.

¿Se puede instalar con el switch encendido?

No. La guía de hardware indica que los módulos de expansión CM85 no admiten cambio en caliente (hot-swap).

¿Qué transceptores usa?

En los 4 puertos SFP+: SFP de 1G (MINI-GBIC) y SFP+ de 10G (XG-SFP-SR-MM850, LR-SM1310, ER-SM1550 y AOC). En los 2 puertos QSFP28: QSFP+ de 40G y QSFP28 de 100G (SR, LR4, iLR4 y AOC).

¿Los puertos QSFP28 se pueden dividir?

Sí. Según la guía de hardware, 100G se divide en 4 x 25G y 40G en 4 x 10G.

¿Necesito la tarjeta para usar el switch?

No. El switch trae sus puertos fijos y la ranura de expansión sale con panel de relleno; la tarjeta es opcional para sumar 10G y 40G/100G.

¿Cuánta energía consume?

22 W el módulo según la guía de hardware. La ficha de la serie indica hasta 25 W más de consumo máximo en el switch con la tarjeta instalada; considérelo al dimensionar la fuente RG-PA150IB-F.
