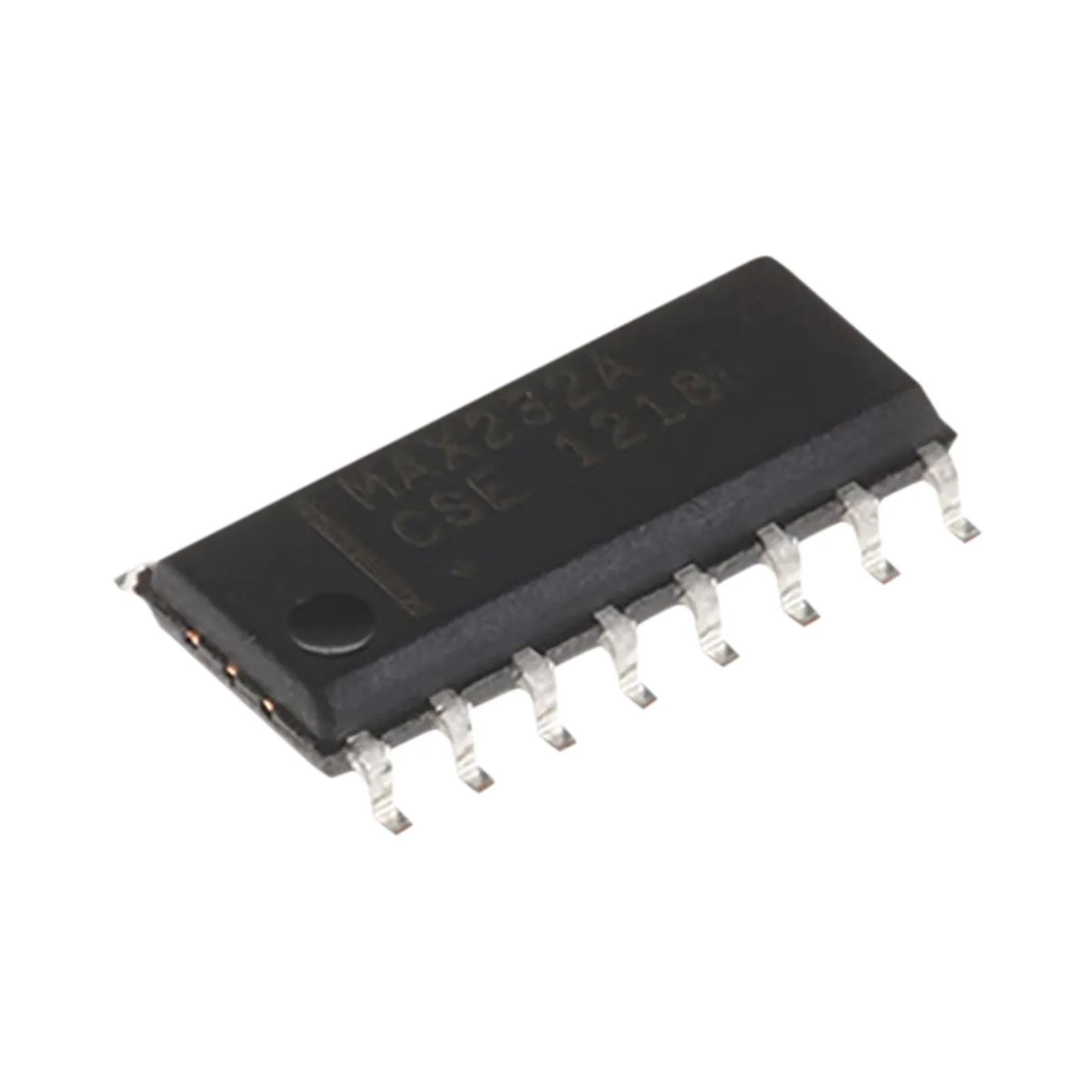

Circuito Integrado 2 Drivers, 2 Receivers, +5Vcc, RS-232, Digital-Análogo, 16-SOIC.

Precio de lista $253.28 MXN
Precio Buen Fin
$202.62MXN

Ahorras $50.66 MXN · Descuento ya aplicado

IVA incluido · subtotal $174.67 + IVA $27.95
Existencia por confirmar

El sistema reporta pocas piezas. Puedes generar la cotización; confirma la existencia con Mercax antes de depositar.

Preguntar disponibilidad por WhatsApp

Cotiza sin mínimo desde tu carrito / cotizador. Envío terrestre gratis a todo México desde $1,000 MXN y hasta 35 kg por pieza; pedidos menores: $200 MXN de paquetería. Elige Estafeta o Paquetexpress según cobertura. Las piezas de mayor peso llevan flete cotizado aparte. Conoce cómo comprar, recibir o recoger tu pedido.

Precio sujeto a cambio sin previo aviso. Última actualización: 11 de noviembre de 2026, 01:00 h · Tipo de cambio $18.77 MXN/USD.
Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.
Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.
Factura disponibleSolicítala con tu compra.
SPEIBanregioTransferencia

Ficha técnica

No. de parteMAX232ACSE-ND
SKU Mercax23151
MarcaSYSCOM
CategoríaRadiocomunicación › Refacciones › Misceláneo
Clave de producto SAT32101600

Los datos técnicos completos están en la descripción.

Descripción

Características Principales

  • 2 controladores y 2 receptores integrados
  • Funciona con +5VCC, mayor compatibilidad
  • Interfaz RS-232 para conectividad eficiente
  • Conversión digital-a-analógica integrada
  • Formato de encapsulado 16-SOIC compacto
Especificaciones Eléctricas
  • Tensión de alimentación: +5V ±10%
  • Corriente de alimentación (VCC): 10mA típico
  • Rango de tensión de entrada RS-232: ±25V (MAX220) / ±30V (otros)
  • Tensión de salida del transmisor: ±5V a ±8V
  • Velocidad de datos: 116kbps máximo
  • Resistencia de entrada RS-232: 3kΩ a 7kΩ
  • Umbral de entrada lógica baja: 0.8V
  • Umbral de entrada lógica alta: 2.4V
  • Corriente de fuga: ±10µA máximo
Características Físicas
  • Encapsulado: 16-SOIC
  • Rango de temperatura de operación: 0°C a +70°C
  • Rango de temperatura de almacenamiento: -65°C a +160°C
  • Temperatura de soldadura: +300°C máximo (10s)
  • Disipación de potencia: 842mW (16-Pin Plastic DIP)
Características RS-232
  • Transmisores: 2 canales
  • Receptores: 2 canales
  • Impedancia de salida: 300Ω a 10MΩ
  • Corriente de cortocircuito: ±60mA
  • Tiempo de propagación: 4-10µs (transmisor), 0.6-3µs (receptor)
Características de Apagado
  • Modo apagado: 5µW
  • Tiempo de activación: 250µs
  • Tiempo de desactivación: 600ns
  • Corriente de apagado: ±1µA máximo
  • Umbral de apagado: 1.4V (bajo), 2.0V (alto)

Aplicaciones Típicas

  • Interfaz de traducción entre TTL/CMOS y RS-232
  • Redes RS-232 multidrop
  • Equipos de diagnóstico portátiles
  • Interfaces de comunicación para microcontroladores
  • Sistemas de adquisición de datos
  • Equipos de prueba y medición

Configuración de Pines

  • 1 (C1+): Conexión para capacitor de carga
  • 2 (V+): Salida positiva de voltaje
  • 3 (C1-): Conexión para capacitor de carga negativo
  • 4 (C2+): Segundo capacitor de carga positivo
  • 5 (C2-): Segundo capacitor de carga negativo
  • 6 (V-): Salida negativa de voltaje
  • 7 (T2OUT): Salida del transmisor 2
  • 8 (R2IN): Entrada del receptor 2
  • 9 (R2OUT): Salida del receptor 2
  • 10 (T2IN): Entrada del transmisor 2
  • 11 (T1IN): Entrada del transmisor 1
  • 12 (R1OUT): Salida del receptor 1
  • 13 (R1IN): Entrada del receptor 1
  • 14 (T1OUT): Salida del transmisor 1
  • 15 (GND): Tierra
  • 16 (VCC): Alimentación +5V
