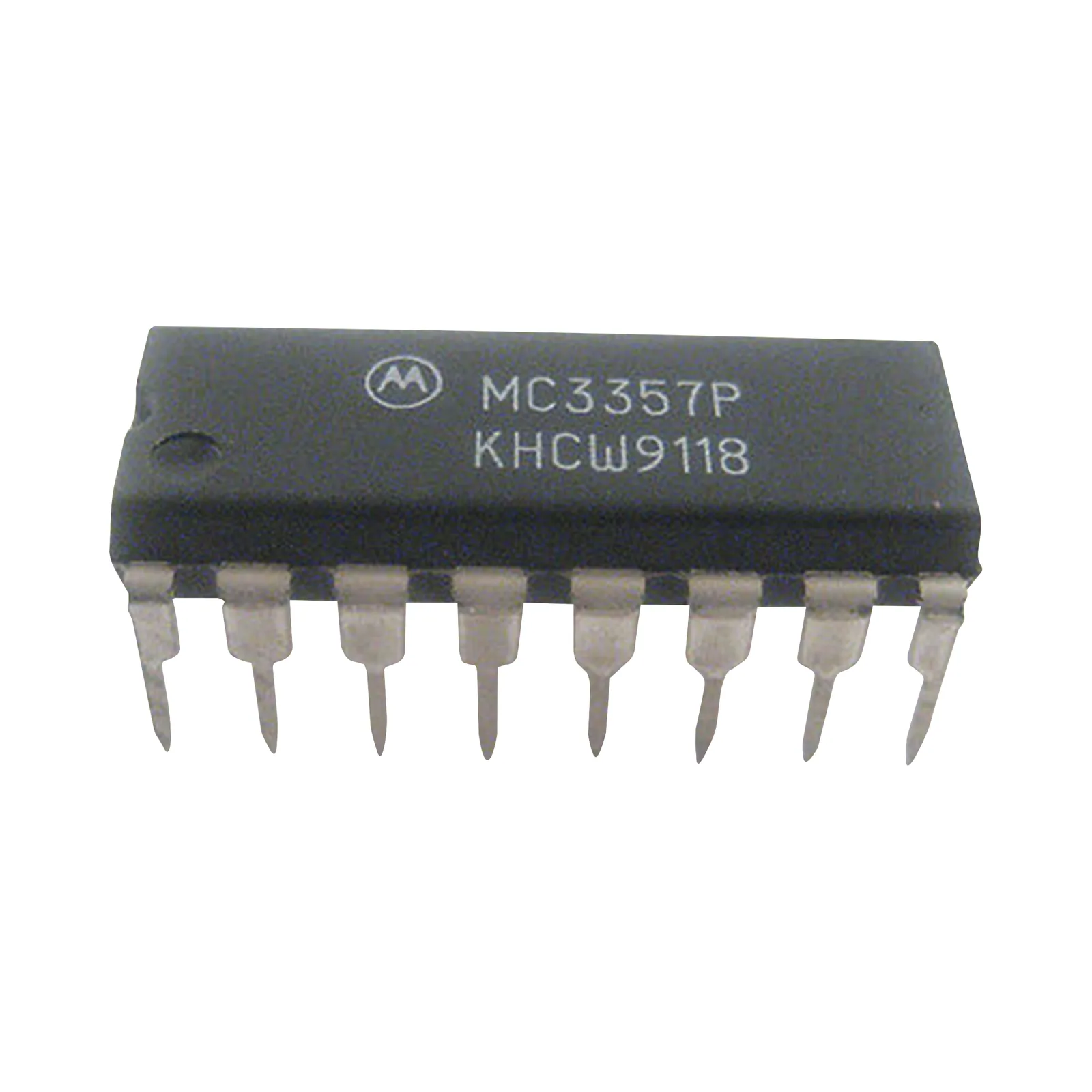

Circuito Integrado de Baja Potencia MC3357P para Frecuencia Intermedia FM de Banda Angosta.
$67.27MXN
IVA incluido · precio de referencia, sujeto a existencia
Existencia por confirmar
El sistema reporta pocas piezas. Antes de comprar, confirmamos físicamente la existencia con nuestro almacén.
Precio sujeto a cambio sin previo aviso. Última actualización: 26 de septiembre de 2026, 15:00 h · Tipo de cambio $17.75 MXN/USD.
Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.
Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.
Factura disponibleSolicítala con tu compra.
DevolucionesConsulta la política.
SPEITransferencia
Ficha técnica
| No. de parte | MC3357P |
|---|---|
| SKU Mercax | 23326 |
| Marca | SYSCOM |
| Categoría | Radiocomunicación › Refacciones › Misceláneo |
| Clave de producto SAT | 32101600 |
Los datos técnicos completos están en la descripción.
Descripción
Características Principales
- Operación de baja potencia para mayor eficiencia
- Diseñado para frecuencia intermedia FM banda angosta
- Circuito integrado compacto y eficiente
- Compatible con aplicaciones de radio FM
- Alta estabilidad térmica en condiciones variables
Especificaciones Técnicas
- Corriente de drenaje: 3.0 mA (típico) @ VCC = 6.0 Vdc
- Voltaje de entrada límite: 5.0 mV (típico) @ –3.0 dB
- Rango de voltaje de operación: 4.0 a 8.0 Vdc
- Impedancia de salida del detector: 400 Ω
- Ganancia del filtro (10 kHz): 40-46 dB
- Tensión de alimentación máxima: 12 Vdc
Bloques Funcionales
- Oscilador Colpitts con polarización interna
- Mezclador doblemente balanceado
- Amplificador limitador de 5 etapas
- Detector cuadratura FM
- Filtro activo
- Circuito de silencio (squelch)
- Control de escaneo
- Interruptor de silencio de audio
Aplicaciones Típicas
- Receptores FM de doble conversión
- Equipos de comunicación de voz
- Sistemas de radio de banda angosta
- Receptores de escaneo
Conexiones
- Alimentación VCC (Pin 4)
- Tierra (Pin 2, 15)
- Entrada 10.7 MHz (Pin 16)
- Salida de audio (Pin 9)
- Control de silencio (Pin 14)
- Control de escaneo (Pin 13)
Rango de Temperatura
- Operación: –30 a +70 °C
- Almacenamiento: –65 a +150 °C
- Temperatura de unión: 150 °C (máx)
Características del Detector
- Voltaje de salida: 3.0 Vdc
- Impedancia de salida: 400 Ω
- Voltaje de entrada: –1.0 Vp-p (máx)
Características del Mezclador
- Ganancia de conversión: 20 dB
- Resistencia de entrada: 3.3 kΩ
- Capacitancia de entrada: 2.2 pF
Oscilador
- Tipo: Colpitts con polarización interna
- Conexiones: Colector (Pin 4), Base (Pin 1), Emisor (Pin 2)
- Frecuencia de operación: 10.245 MHz
Control de Silencio
- Nivel lógico bajo: 0-0.5 Vdc
- Nivel lógico alto: 5.0 Vdc
- Histeresis: 100 mV
