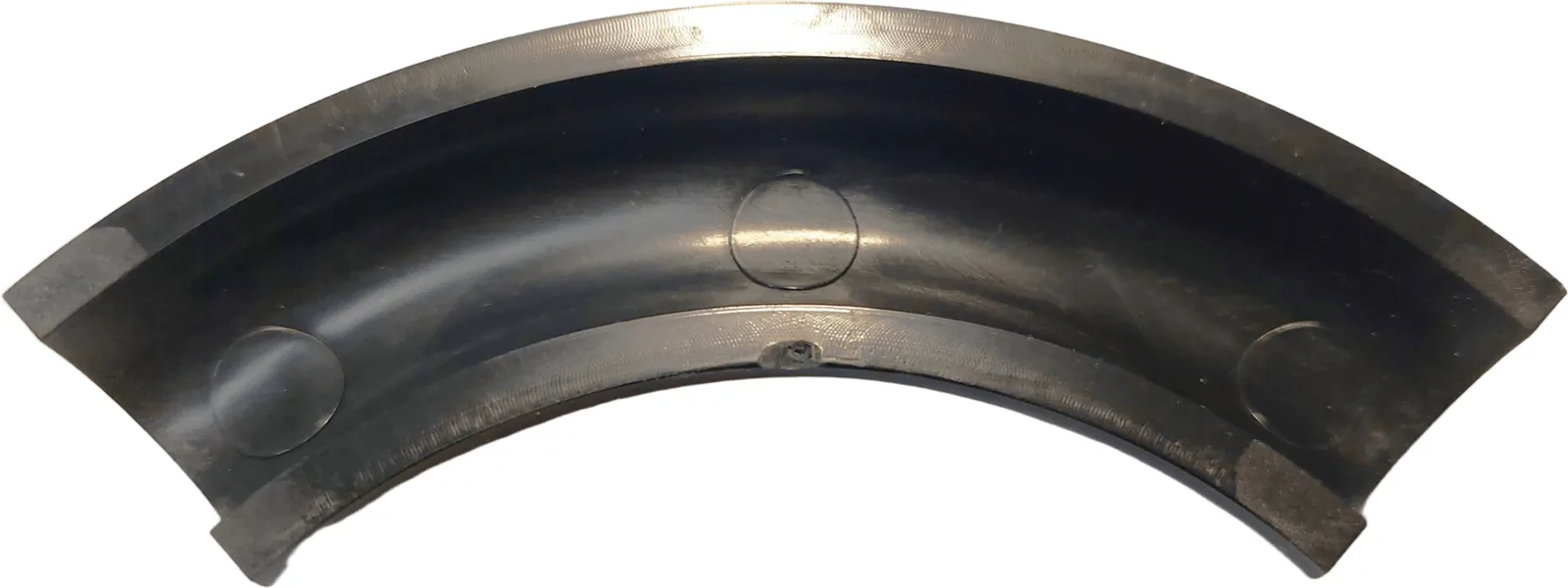

Herramienta Calibradora de Radio de Curvatura / Para Manguera Piloto DN4 (1/16") / Radio Mínimo 2 in (51 mm) / Sistema Oxeo PR y CF / Verificación Pasa-No Pasa / Sin Instrumentos ni Calibración / Accesorio de Instalación

Viking modelo: 26408

La herramienta calibradora de radio de curvatura 2 in (51 mm), referencia 26408, es una plantilla de verificación tipo pasa / no pasa concebida para la instalación de las mangueras piloto (líneas neumáticas de disparo) del sistema de extinción por gas inerte Oxeo, en sus variantes PR y CF. Estas mangueras interconectan el cilindro maestro, los dispositivos de disparo neumático y los cilindros secundarios, por lo que el control del radio de curvatura resulta determinante para preservar la integridad del conducto y evitar falsos disparos. El D.I.O.M. del sistema Oxeo (Viking, ref. F_021023 Rev. 05, numeral 6.9, Fig. 6.18) establece expresamente que no debe doblarse la manguera por debajo de su radio mínimo de 2 in (51 mm), criterio que esta plantilla permite verificar de forma directa en campo. La herramienta se emplea durante la instalación y puesta en marcha de líneas piloto, en sistemas multi-zona y en labores de inspección y mantenimiento periódico, sin requerir instrumentos de medición ni calibración adicional. Las conexiones asociadas se instalan a mano y luego se aplican de 1 a 1.5 vueltas adicionales con una herramienta adecuada, sin cinta ni sellante en la rosca. Se trata de un accesorio de instalación y verificación, no de un componente sujeto a presión, por lo que no cuenta con listado individual propio; la manguera piloto asociada dispone de listado cULus EX5248 y aprobación FM para Oxeo PR/CF.

Nota Técnica

La referencia 26408 corresponde a la herramienta calibradora de radio de curvatura de las mangueras piloto (líneas de disparo neumático) del sistema Oxeo y hace parte de la red de proveedores Viking para el sistema. Viking Corporation no publica ficha técnica independiente para este accesorio; esta información fue elaborada por Supplynet Latam (SN LATAM) con base en el D.I.O.M. “Oxeo Inert Gas Extinguishing System” (ref. F_021023 Rev. 05, num. 6.9 y 17.9) y el registro fotográfico del producto físico. Documento informativo de distribución; no reemplaza la hoja de datos del fabricante ni el criterio del instalador certificado. Verifique compatibilidad y normativa vigente (NFPA 2001 / ISO 14520) antes de instalar.
