PANDUIT

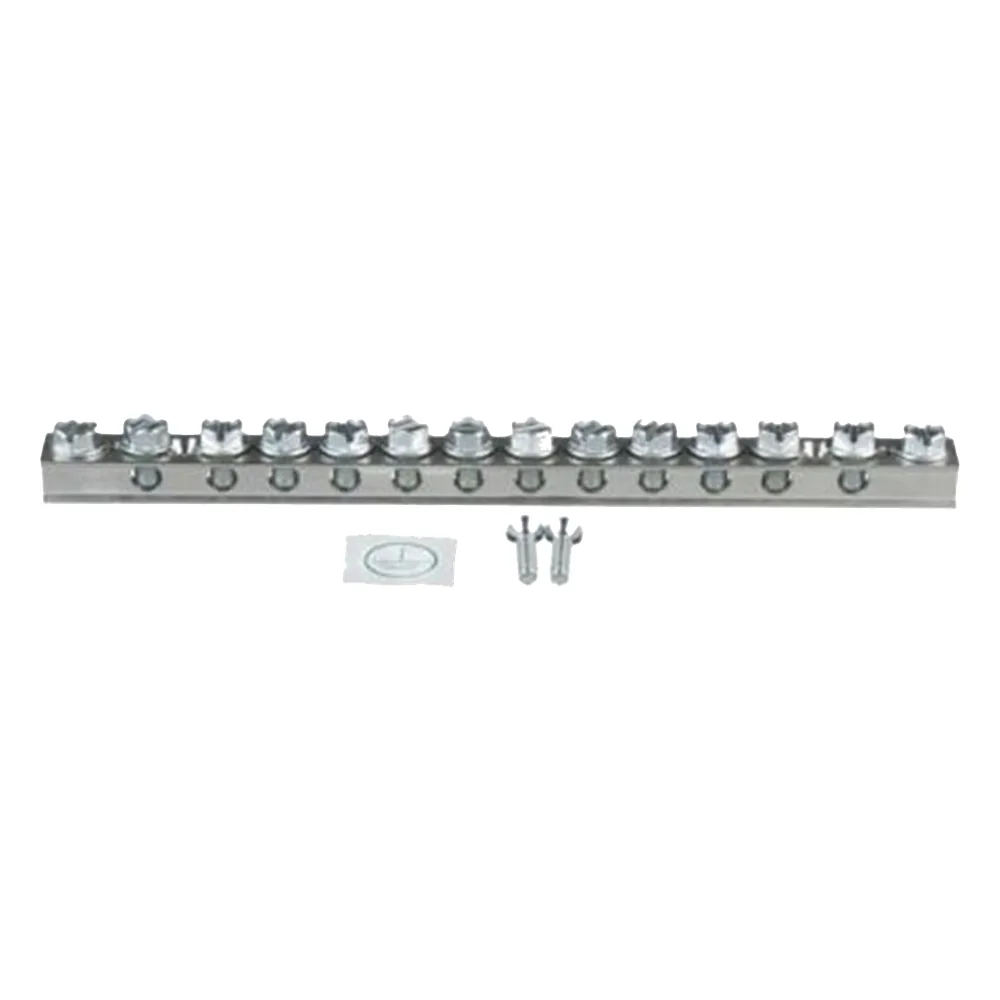

Barra de conexión a tierra STRUCTUREDGROUND™ Cal 14 a 4 Awg, 12 Barrenos

$833.73MXN
IVA incluido · precio de referencia, sujeto a existencia
Existencia por confirmar

El sistema reporta pocas piezas. Antes de comprar, confirmamos físicamente la existencia con nuestro almacén.

Confirmar existencia por WhatsApp
Precio sujeto a cambio sin previo aviso. Última actualización: 9 de septiembre de 2026, 15:00 h · Tipo de cambio $16.98 MXN/USD.
Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.
Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.
Factura disponibleSolicítala con tu compra.
SPEITransferencia

Ficha técnica

No. de parteUGB20-414-12
SKU Mercax238891
MarcaPANDUIT
CategoríaHerramientas, Ferretería y Material Eléctrico › Material Eléctrico (Casa Eléctrica) › Terminales, Conectores y Bornas
Peso0.53 kg
Clave de producto SAT39121448

Los datos técnicos completos están en la descripción.

Descripción

Descripción General

Sistema de conexión a tierra modular diseñado para ofrecer flexibilidad en la terminación de conductores de puesta a tierra en paneles de control y cajas de conexiones. Sistema StructuredGround™ de Panduit permite múltiples métodos de terminación y opciones de montaje, facilitando la conexión segura y eficiente de conductores de tierra.

Características Técnicas

  • Material: Cobre electrolítico con 99.9% de pureza, estañado para resistencia a la corrosión
  • Dimensiones: 210.3 mm de longitud x 12.2 mm de altura
  • Normativas: UL 467 Listado y Certificado CSA 22.2 número 41
  • Capacidad de conductor: Desde 14 AWG hasta 2/0 AWG
  • Terminales: Acepta terminales de anillo, conectores de compresión o mecánicos con orificio de ¼' y ancho máximo de 0.55'
  • Ferrules: Desde 14 AWG hasta 6 AWG con profundidad mínima de 12mm
  • Alambres desnudos: Desde 14 AWG hasta 4 AWG
  • Conectores recomendados: Serie CLMAR, LCA y LCAS para conductores desde 14 AWG hasta 2/0 AWG

Opciones de Montaje

  • Montaje directo: Instalación directa sobre superficie
  • Soportes de aislamiento: UGB-IN-SO para aislamiento del punto de montaje
  • Soportes de conexión: UGB-B-SO para conexión directa al punto de montaje
  • Espaciado: 5/8' entre orificios para conectores de dos agujeros
  • Configuración: Diseño con geometría única para mayor contacto superficial entre conectores y barra

Aplicaciones

  • Paneles de control industriales
  • Cajas de conexiones eléctricas
  • Sistemas de distribución eléctrica
  • Instalaciones industriales y comerciales
  • Sistemas de seguridad eléctrica
Conexión Principal
  • Método: Compresión o conexión mecánica
  • Conector recomendado: CLMAR2/0-14-Q
  • Anti-rotación: Diseño con característica anti-rotacional
  • Material: Cobre estañado
Terminaciones
  • Alambres desnudos: 14-4 AWG
  • Ferrules: 14-6 AWG
  • Terminales: ¼' de diámetro, ancho máximo 0.55'
  • Conectores: Hasta 2/0 AWG
Configuración
  • Número de puertos: 12
  • Longitud total: 8.28' (210mm)
  • Montaje: Sobre soportes de conexión
  • Conector principal: Dos orificios con espaciado de 5/8'
Compatibilidad
  • Conectores: Compatible con más de 140 conectores Panduit
  • Terminales: Vinilo, nylon, KYNAR, alta temperatura, o sin aislamiento
  • Tipo de terminación: Terminales de anillo, conectores de compresión o mecánicos

Beneficios del Sistema

  • Diseño flexible: Acepta múltiples métodos de terminación, permitiendo a los usuarios elegir la opción más adecuada para sus necesidades específicas.
  • Reducción de inventario: Sistema modular que reduce el número de barras de tierra que deben mantenerse en stock para satisfacer diversas aplicaciones.
  • Facilidad de instalación: Diseño que permite un fácil acceso para conexiones y mayor espacio para manejo de cables en áreas confinadas.
  • Confiabilidad: Fabricado con cobre electrolítico de alta pureza y recubrimiento de estaño para mayor resistencia a la corrosión.
  • Seguridad: Cumple con estándares UL 467 y certificación CSA 22.2, asegurando una conexión a tierra segura y confiable.

Dimensiones

  • Longitud total: 8.28' (210 mm)
  • Ancho: 1.85' (46.99 mm)
  • Altura: 0.984' (25 mm)
  • Diámetro de orificio: ¼' (6.35 mm)
  • Espaciado entre orificios: 0.625' (15.88 mm)
  • Profundidad de terminal: 0.591' (15 mm)

Opciones de Conectores

  • Conectores de compresión: CLMAR2/0-14-Q, LCA10-14-L, LCAS8-14-L, LCAS6-14-L, LCAS4-14-L, LCAS2-14-Q, LCAS1-14-E, LCAS1/0-14-X, LCAS2/0-14-X
  • Terminales de anillo: LCD8-14A-L, LCD6-14A-L, LCD4-14A-L, LCD2-14A-Q, LCD1-14A-E, LCD1/0-14A-X, LCD2/0-14A-X
