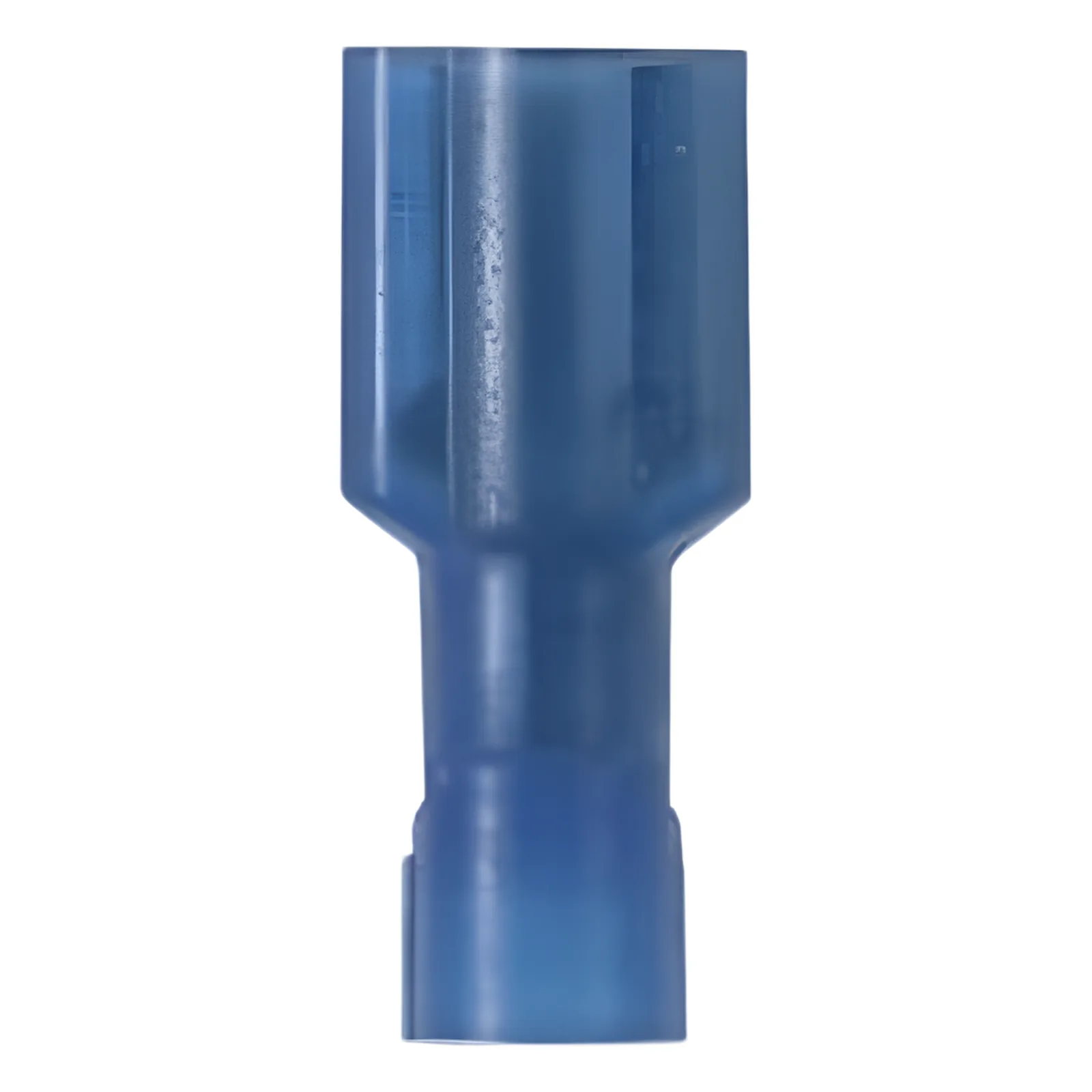

Terminal de Desconexión Hembra Pan-Term™ a 90º, Color Azul, Nylon, para cable 14-16 AWG, 0.250 x 0.032 " (6.3 x 0.8mm)

Especificaciones

• Tipo de terminal de desconexión: Terminal de desconexión hembra
• Material de aislamiento: Nylon
• Tipo de aislamiento: Aislamiento total
• Tamaño máximo de conductor de cobre (AWG STR): 14
• Tamaño máximo de conductor de cobre (AWG): N.º 14
• Tamaño mínimo de conductor de cobre (AWG STR): 16
• Tamaño mínimo de conductor de cobre (AWG): N.º 16
• Tamaño máximo de cable (AWG): 14
• Tamaño mínimo de cable (AWG): N.º 16
• Longitud de la banda del cable (in): 01/09/1932
• Longitud de la banda del cable (mm): 7.1
• Tamaño de lengüeta (in): 0.250 x 0.032
• Tamaño de lengüeta (mm): 6.3 x 0.8
• Cumple las normas: Listado UL 310; listado UL 20H3 E78522; certificado por CSA LR31212, C22.2 n.º 153
• Tensión máxima (V): 600
• Material de base: Latón
• Acabado/recubrimiento: Estañado
• Código de color: Azul
• Tipo de tambor: Acceso tipo embudo
• Grado de inflamabilidad: UL94-HB
• Diámetro de aislamiento (in): 0.16
• Diámetro de aislamiento (mm): 4.1
• Temperatura máxima de funcionamiento (°C): 221
• Temperatura máxima de funcionamiento (°F): 105
• Submarca: Pan-Term™
• Tamaño máximo de conductor en sistema métrico (mm²): 2.5
• Tamaño mínimo de conductor en sistema métrico (mm²): 1.5
• Diámetro máximo de aislamiento de cable (in): 0.16
• Diámetro máximo de aislamiento de cable (mm): 4.1
• Longitud total (in): 0.94
• Longitud total (mm): 23.9
• Profundidad total (in): 0.94
• Anchura total (in): 0.36
• Anchura total (mm): 9.1
• Altura total (in): 0.24
• Altura total (mm): 6.1
• Grosor total (in): 0.24
• Grosor total (mm): 6.1
• Ángulo de lengüeta: Recto
• Tipo de unión: Soldado con funda
• Tipo de empaque: Botella
• Tipo de producto: Desconexión
• Para usar con: CT-1525, CT-2300/ST (CD-525), CT-2500/L (CT-2525CH), UP14ZLW (CD-525)
• Tamaño de conductor de cobre (AWG): 14
• Tensión máxima (kV): 0.6
• Caracts. pza.: El terminal de desconexión puede insertarse en el terminal macho y extraerse de él sin usar herramientas, a fin de reducir el costo de instalación • El diseño completamente aislado proporciona protección contra cortocircuitos eléctricos • El tope del cable interno asegura la longitud adecuada de inserción dentro del tambor de terminación, lo que proporciona una conexión de mayor calidad • Diseño de tambor con diámetros externos más grandes para su uso con herramientas manuales más comunes • Inflamabilidad UL, UL 94V-2/HB, temperatura máxima de aislamiento de 221°F (105°C) • Clasificación UL y CSA hasta 600 V según UL 310
