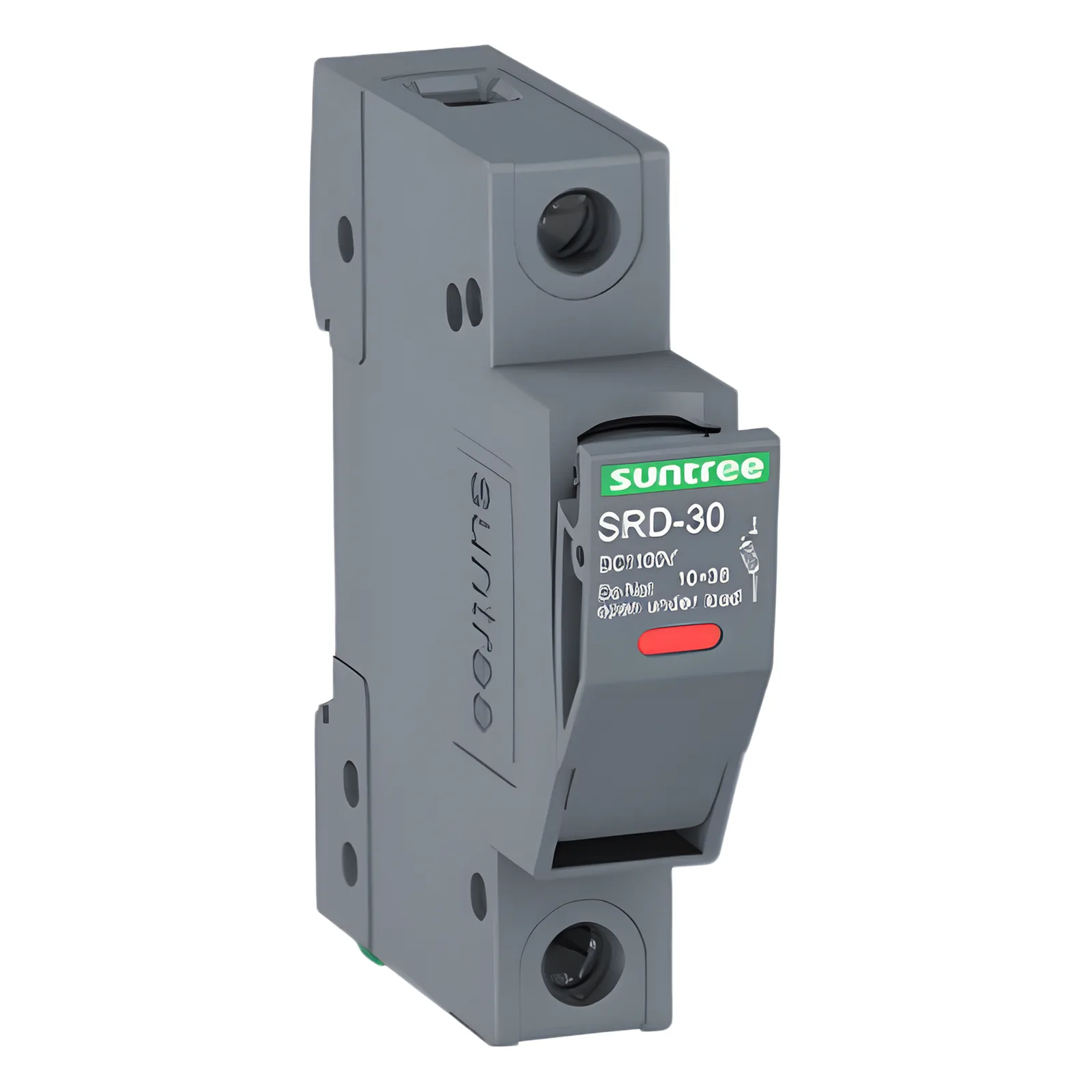

Porta Fusible CD 1000V 1 Polo Riel Din

Descripción

Portafusibles diseñado específicamente para la industria fotovoltaica. Esta serie de productos incorpora fusibles y se utiliza para la protección contra sobrecorriente en circuitos principales y equipos con un voltaje nominal que no exceda los 1000V DC, una corriente nominal que no exceda los 30A y una capacidad nominal de cortocircuito que no exceda los 30kA. Se utiliza principalmente en sistemas de almacenamiento de energía, como protección contra cortocircuitos y sobrecargas en dispositivos de generación de energía solar fotovoltaica, baterías y otros equipos semiconductores.

Parámetros Técnicos

• Modelo: SRD-30
• Normas de referencia: IEC/EN60947-1 IEC/EN 60947-3
• Tensión nominal de aislamiento (Ui): 1200V
• Tensión nominal de operación (Ue): DC1100V
• Corriente nominal de operación (Ie): 1A-30A
• Tensión nominal soportada de impulso (Uimp): 6kV
• Potencia disipada nominal aceptada: ≤4W
• Número de polos: 1P
• Corriente nominal limitada de cortocircuito: 30KA
• Tamaño del fusible compatible: φ10×38mm
• Clase de protección: IP20
• Categoría de uso: PV-0
• Método de instalación: Riel DIN de 35mm
• Capacidad de cableado: 1-10mm²
• Tornillo de conexión / Par de apriete del bloque terminal: M5 / 1.8-2.3N.m
• Longitud del cable pelado: 13mm

Condiciones Normales de Uso e Instalación

• Temperatura de funcionamiento: -5 °C ~ +40 °C
• Altitud: ≤ 2,000 m
• Categoría de instalación: Clase II, Clase III
• El producto debe instalarse preferentemente en posición vertical, y no debe haber golpes ni vibraciones significativas en el lugar de instalación
