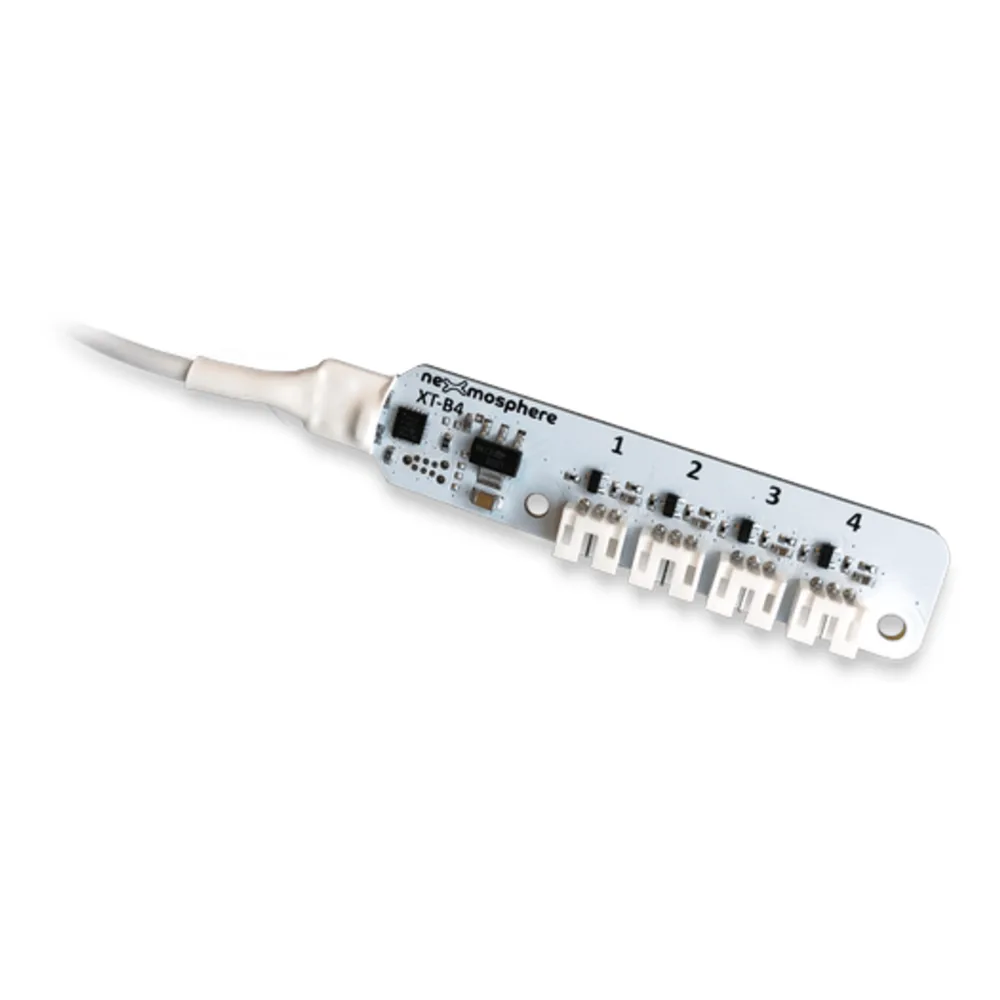

Interfaz de Botones Push XT-B4N6 / 4 Canales / Control LED 3.3V / 256 Combinaciones / X-talk / 82 mm / JST-PHR-3
Ficha técnica
| No. de parte | XT-B4N6 |
|---|---|
| SKU Mercax | 251470 |
| Marca | NEXMOSPHERE |
| Categoría | Audio y Video Profesional › Pantallas/Monitores › Cableado y Adaptadores |
| Peso | 0.05 kg |
| Clave de producto SAT | 46171619 |
Los datos técnicos completos están en la descripción.
Descripción
Nexmosphere | XT Push Button Interface
Cuatro botones.
Un solo cable X-talk.
La XT-B4N6 convierte 4 botones físicos en comandos de API. Cada botón con su LED controlable individualmente: encendido, apagado, parpadeo lento o rápido. 256 combinaciones de iluminación con un solo comando. Conectores JST-PHR-3 para botones Nexmosphere o de terceros. 82 milímetros de largo. Un cable X-talk de 180 cm.
Especificaciones técnicas
4 canales, 1 interfaz
Presionas un botón.
El controlador responde.
Cada botón tiene su propio comando API. Botón 1 = X001A[3]. Botón 2 = X001A[5]. Botón 3 = X001A[9]. Botón 4 = X001A[17]. Al soltar: X001A[0]. Si presionas varios a la vez, la interfaz genera un comando único para esa combinación. Tu CMS puede mapear cada comando a una acción distinta: navegar, seleccionar, confirmar, cancelar.
256 combinaciones de LED
Cada LED sabe si debe
brillar, parpadear o dormir.
Cada uno de los 4 botones tiene un LED con 4 modos: encendido, apagado, parpadeo rápido y parpadeo lento. 4 botones x 4 modos = 256 combinaciones. Un solo comando controla todo: X001A[255] = todos encendidos. X001A[85] = todos parpadeo rápido. X001A[3] = solo LED 1 encendido. X001A[4] = solo LED 2 parpadeo rápido.
Ideal para guiar al usuario: ilumina el botón de la opción recomendada, parpadea el botón que necesita atención, apaga los botones inactivos.
Botones Nexmosphere y de terceros
Premium 19 mm. Valueline.
O tus propios botones.
La XT-B4N6 acepta cualquier botón con conector JST-PHR-3. Nexmosphere ofrece botones Premium S-B90 (19 mm, con LED blanco, azul, verde o rojo), Valueline S-B95 (19 mm) y Premium S-B20 (12 mm). ¿Tienes tus propios botones? Usa los cables adaptadores CA3-S1C a CA3-S6C con longitudes de 15 a 180 cm.
82 x 17 x 5.6 mm
Se atornilla detrás
del panel. No se ve.
La PCB de 82 mm se fija con dos tornillos a 44.75 mm de distancia. Los conectores JST-PHR-3 son click-in: insertas el cable del botón y queda fijo. El cable X-talk de 180 cm va al controlador. Conecta todo antes de encender el controlador Xperience. Al presionar un botón, el LED de estado del controlador parpadea confirmando la recepción.
Nexmosphere XT | B4N6
La interfaz que convierte botones en comandos.
Compatible con todos los controladores Xperience. Botones Premium S-B90 (19 mm) y S-B20 (12 mm), Valueline S-B95 (19 mm). Cables adaptadores CA3-S1C a CA3-S6C para botones de terceros. Los botones se venden por separado.
3 años de garantía. Soporte técnico Mercax.
