Módulo Direccionable / Interfaz Línea Convencional / Tecnología LoopMap / 240 Direcciones / 1 Entrada Convencional / Relé Doble Intercambio / Aislador Integrado
Pedido mínimo $1,000.00 MXN: este producto se compra junto con otros hasta llegar a ese monto. Conoce por qué.
Ficha técnica
| No. de parte | EM-411R |
|---|---|
| SKU Mercax | 252060 |
| Marca | INIM ELECTRONICS |
| Categoría | Detección de Fuego › Paneles de Incendio › INIM |
| Peso | 10.5 kg |
| Clave de producto SAT | 46191505 |
Los datos técnicos completos están en la descripción.
Descripción
El loop no se detiene.

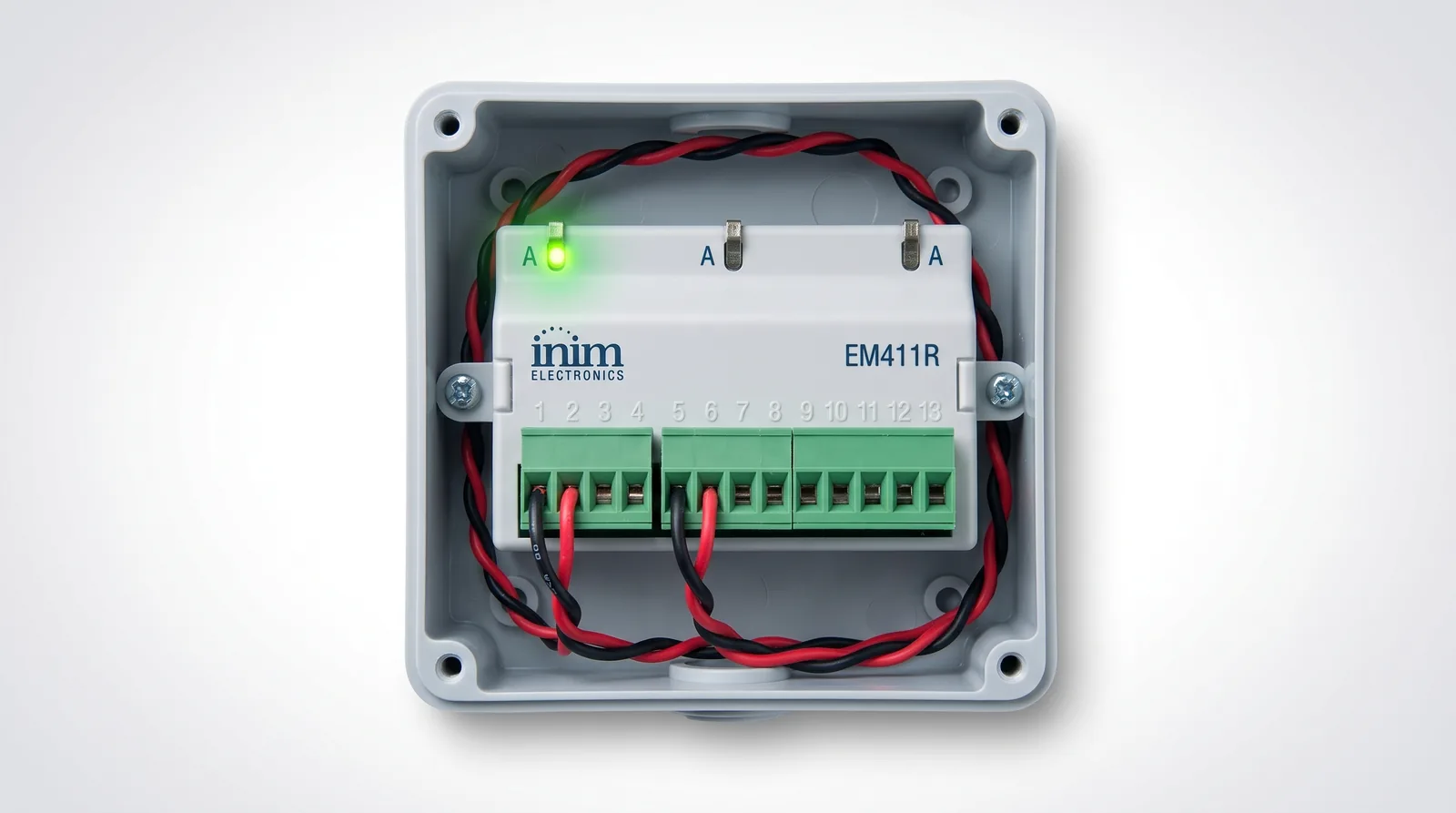

Un cortocircuito en una zona. El panel lo detecta, el aislador secciona el tramo, y el resto del sistema sigue operando. El EM411R convierte una línea convencional en un nodo inteligente del loop direccionable INIM, con 240 direcciones, mapeo gráfico del cableado y un relé de doble intercambio listo para actuar.
El cableado, como nunca lo habías visto.
LoopMap reconstruye automáticamente la topología real del bucle y la muestra de forma gráfica en el panel. Cada derivación en T, cada dispositivo, cada tramo de cable queda mapeado sin necesidad de recorrer el edificio con un plano. El instalador ve el orden físico de conexión en pantalla, incluyendo las características eléctricas del loop.
Reconstrucción gráfica interactiva del bucle · Identificación de uniones en T · Visualización en tiempo real desde el panel
Conectar. Punto.
Cada EM411R trae un número de serie único grabado de fábrica. Al conectarlo al loop, el panel lo reconoce y le asigna automáticamente el primer ID lógico disponible. Sin dip-switches, sin programación manual, sin conflictos de direcciones. Ampliar el sistema es conectar un módulo más y seguir trabajando.
Número de serie único de fábrica · Asignación automática de ID · Sin herramientas de programación
Lo que ya tienes instalado, ahora es inteligente.
Una línea convencional con hasta 32 detectores o pulsadores se conecta directamente al EM411R. El módulo digitaliza la señal, supervisa el estado de la zona y reporta al panel analógico como un dispositivo direccionable más. Migrar un sistema heredado a direccionable sin cambiar el cableado ni los detectores.
Hasta 32 detectores o pulsadores · Final de línea con condensador 22µF · Umbral de alarma: 12 mA
Protege el loop. Activa lo que importa.
El aislador de cortocircuito integrado (EN54-17) secciona el tramo afectado en milisegundos, manteniendo el resto del bucle operativo. Y cuando se necesita actuar, el relé de doble intercambio (1A @ 30Vcc) responde: activar sirenas, cerrar puertas cortafuego, disparar un sistema de extinción. Dos contactos independientes, programables desde el panel.
Aislador certificado EN54-17 · Relé doble intercambio NO/NC · 1A @ 30Vcc · LEDs de diagnóstico
Donde cada segundo cuenta.
Segmentación de zonas de incendio sin perder el monitoreo del resto del loop.
Integración de detectores de locales existentes al sistema direccionable central.
Expansión por fases del sistema sin reprogramar ni parar la central existente.
Aislador por zona para mantener operativas las áreas no afectadas ante un corto.
Cada dato, verificado.
- Tensión
- 19 – 30 Vcc (nominal 24 Vcc)
- Consumo en reposo
- 1.2 mA
- Consumo en alarma
- 60 mA
- Final de línea
- Condensador 22µF 35V
- Umbral de alarma
- 12 mA
- Umbral cortocircuito
- 50 Ohm
- Dimensiones (Al x An x Pr)
- 53 x 100 x 29 mm
- Ancho sin flanges
- 78 mm
- Peso
- 66 g
- Temperatura
- -10°C a +55°C
- Humedad
- ≤95% sin condensación
- Tipo de relé
- Doble intercambio (NO/NC)
- Capacidad máx.
- 1A @ 30 Vcc
- Aislador
- Certificado EN54-17
- Ic / Is
- 400 – 600 mA
- Vso / Vsc
- 10.5–11.9V / 2.95–8.04V
- LED A – Rojo
- Alarma en línea convencional
- LED A – Amarillo
- Fallo (abierto o corto) en línea
- LED B – Amarillo
- Aislador de corto abierto
- LED C – Verde fijo
- Relé activo
- LED C – Verde parpadeante
- Comunicación con el panel
Un sistema que crece contigo.
Compatible con todas las centrales analógicas INIM de la serie ENEA. Certificado EN54-17 y EN54-18. 3 años de garantía Mercax.
