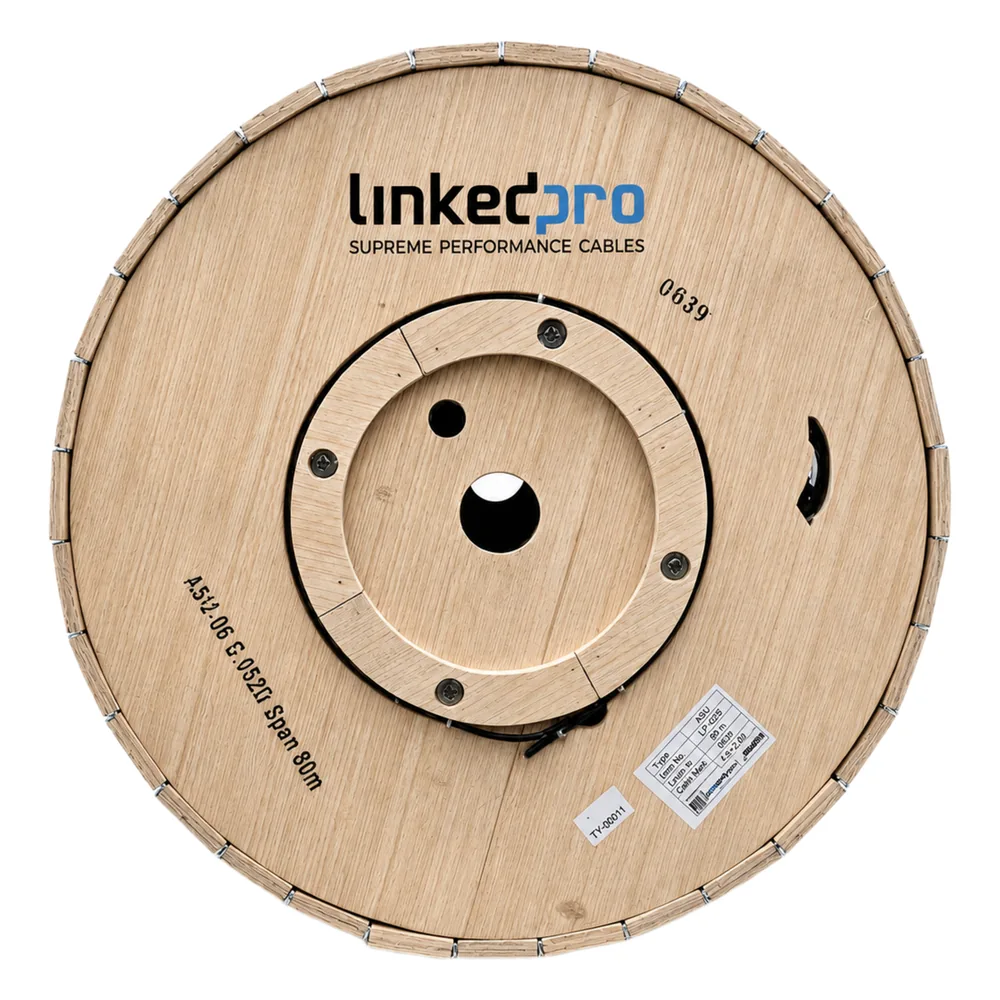

Carrete de 4 Kilómetros de Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 6 Hilos, Exterior, Span 80, Loose Tube
Ficha técnica
| No. de parte | LP-ASU80-06C/4KM |
|---|---|
| SKU Mercax | 255443 |
| Marca | LINKEDPRO |
| Categoría | Cableado Estructurado › Fibra Óptica › Cable |
| Kit de productos | Sí, incluye varias piezas |
| Peso | 5 kg |
| Clave de producto SAT | 26121607 |
Los datos técnicos completos están en la descripción.
Descripción
El cable de fibra óptica monomodo ASU (MiniADSS) de LinkedPro está diseñado para aplicaciones de telecomunicaciones de alto rendimiento, ofreciendo una solución robusta y ligera para tendidos aéreos y de interior. Con un diseño de tubo holgado que alberga de 6 a 24 fibras, este cable incorpora elementos de refuerzo de FRP trenzado y una cubierta exterior de MDPE negro que garantiza resistencia mecánica y protección ambiental. Su construcción incluye hilos bloqueantes de agua y un cordón de rasgado para facilitar la instalación. Certificado bajo estándares IEC, el cable soporta tensiones de hasta 1000 N (corto plazo) y opera en un amplio rango de temperaturas de -30 a +65°C, siendo ideal para redes de acceso, distribución y enlaces de larga distancia.
Características Generales
- Tipo de fibra: Monomodo G.652D
- Número de fibras: 6
- Span máximo: 80 m
- Diámetro del cable: 6.0±0.5 mm
- Peso nominal: 35±10 kg/km
- Cubierta exterior: MDPE negro
- Elemento de refuerzo: FRP trenzado (2 varillas de 1.8 mm o 2 mm)
- Tubo holgado: 1 tubo de 2.1 mm
- Protección contra agua: Hilos bloqueantes de agua e hilos de amarre
- Cordón de rasgado: 1 bajo la cubierta exterior
- Rango de temperatura (operación/instalación/almacenamiento): -30 ~ +65°C
- Tracción corta (IEC 60794-1-21,E1): 800 N (6/12 fibras) / 1000 N (24 fibras)
- Tracción larga: 400 N (6/12 fibras) / 500 N (24 fibras)
- Aplastamiento (IEC 60794-1-21,E3): 1000 N/10 cm
- Impacto (IEC 60794-1-21,E4): 1 J, 1 vez/3 puntos, R=12.5 mm
- Flexión repetida (IEC 60794-1-21,E6): R=20D, 25 ciclos, 20 N
- Torsión (IEC 60794-1-21,E7): 0.5 m, 10 ciclos, ±180°, 20 N
- Ciclo térmico (IEC 60794-1-22,F1): 2 ciclos, -20~+65°C, 12 h
- Penetración de agua (IEC 60794-1-22,F5b): 3 m muestra, 1 m altura, 24 h
*Todos los ensayos: Δα ≤ 0.10 dB, sin daño en la cubierta.
- Atenuación @1310 nm: ≤ 0.35 dB/km
- Atenuación @1383 nm: ≤ 0.35 dB/km
- Atenuación @1550 nm: ≤ 0.21 dB/km
- Atenuación @1625 nm: ≤ 0.23 dB/km
- Diámetro de campo modal (MFD) @1310 nm: 9.2±0.4 μm
- Diámetro de campo modal (MFD) @1550 nm: 10.4±0.5 μm
- Dispersión cromática (1288-1339 nm): ≤ 3.5 ps/(nm·km)
- Dispersión cromática @1550 nm: ≤ 18 ps/(nm·km)
- Longitud de onda de dispersión cero: 1302-1322 nm
- Pendiente de dispersión cero: ≤ 0.092 ps/(nm²·km)
- Longitud de onda de corte (cable) λcc: ≤ 1260 nm
- PMD (fibra en carrete): ≤ 0.20 ps/√km
- Diámetro de revestimiento: 125±0.7 μm
- No circularidad del revestimiento: ≤ 0.60%
- Error de concentricidad núcleo/revestimiento: ≤ 0.5 μm
- Prueba de tensión: ≥ 0.69 GPa (100 kpsi)
- Bobina de cable de fibra óptica (longitud estándar 4000 m, tolerancia ±5%)
- Marcado en cubierta cada 1 metro con identificación (ejemplo: LinkedPro ASU 12FO G652D SPAN 80M MINIADSS12C 2025 LOTE1 N.º de tambor)
- Embalaje en bobina
