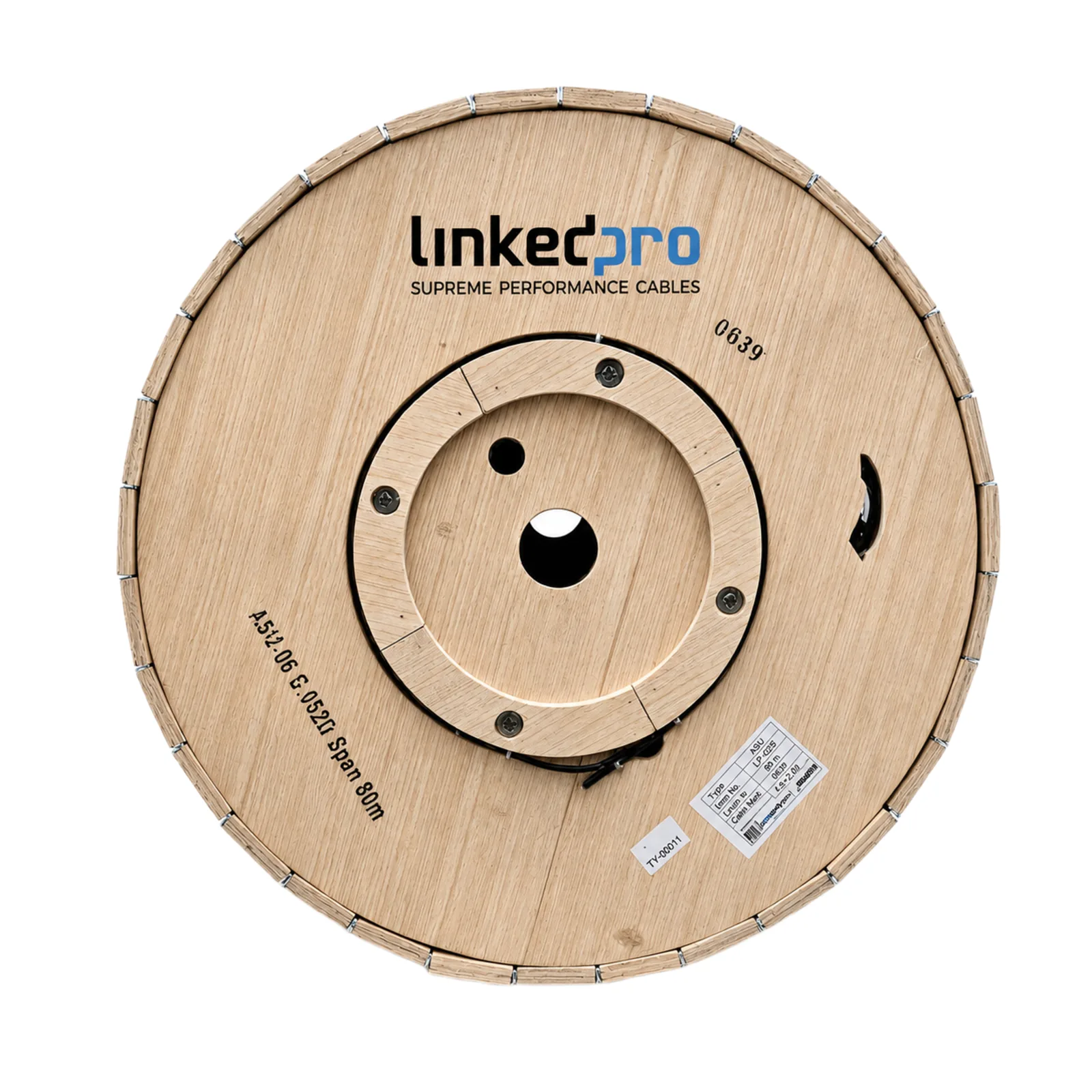

Carrete de 4 km Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 12 Hilos, Exterior, Span 80, Loose Tube
Ficha técnica
| No. de parte | LP-ASU80-12C/4KM |
|---|---|
| SKU Mercax | 255447 |
| Marca | LINKEDPRO |
| Categoría | Cableado Estructurado › Fibra Óptica › Cable |
| Kit de productos | Sí, incluye varias piezas |
| Peso | 100 kg |
| Clave de producto SAT | 26121607 |
Los datos técnicos completos están en la descripción.
Descripción
El cable de fibra óptica monomodo ASU (MiniADSS) de LinkedPro está diseñado para aplicaciones de telecomunicaciones en exteriores, ofreciendo una solución robusta y ligera para tendidos aéreos autosoportados. Su construcción con tubo holgado relleno de compuesto bloqueante de agua y elementos de refuerzo de FRP trenzado garantiza una excelente protección mecánica y resistencia a la penetración de humedad. Con un span máximo de 80 metros y una cubierta exterior de MDPE negro, este cable soporta condiciones ambientales extremas desde -30°C hasta +65°C. La fibra óptica G.652D integrada proporciona baja atenuación en todas las ventanas de operación (1310 nm, 1383 nm, 1550 nm y 1625 nm), con valores típicos de ≤0.35 dB/km en 1310 nm y ≤0.21 dB/km en 1550 nm. Ideal para redes de acceso, FTTH y enlaces de media distancia, este cable cumple con los estándares IEC 60794 para pruebas de tensión, aplastamiento, impacto y ciclado térmico.
Características Generales
- Tipo: Fibra Óptica Monomodo ASU (MiniADSS)
- Número de Fibras: 12
- Span Máximo: 80 m
- Cubierta Exterior: MDPE Negro
- Elementos de Refuerzo: FRP trenzado
- Bloqueo de Agua: Hilos bloqueantes e hilos de amarre
- Cordón de Rasgado: 1 bajo la cubierta exterior
- Longitud Estándar por Bobina: 4000 m (tolerancia ±5%)
- Marcado de Cubierta: Cada 1 metro con información de producto y lote
- Tensión Corta (6/12 fibras): 800 N
- Tensión Corta (24 fibras): 1000 N
- Tensión Larga (6/12 fibras): 400 N
- Tensión Larga (24 fibras): 500 N
- Aplastamiento: 1000 N/10 cm (IEC 60794-1-21, E3)
- Impacto: 1 J, 1 vez/3 puntos, R=12.5 mm (IEC 60794-1-21, E4)
- Doblado Repetido: R=20D, 25 ciclos, 20 N (IEC 60794-1-21, E6)
- Torsión: 0.5 m, 10 ciclos, ±180°, 20 N (IEC 60794-1-21, E7)
- Penetración de Agua: 3 m muestra, 1 m altura, 24 h (IEC 60794-1-22, F5b)
*Criterio de aceptación: Δα ≤ 0.10 dB, sin daño en la cubierta.
- Diámetro del Cable (6/8/12 fibras): 6.0 ± 0.5 mm
- Diámetro del Cable (24 fibras): 6.8 ± 0.5 mm
- Peso (6/8/12 fibras): 35 ± 10 kg/km
- Peso (24 fibras): 46 ± 10 kg/km
- Diámetro del Tubo Holgado (6/8/12 fibras): 2.1 mm
- Diámetro del Tubo Holgado (24 fibras): 2.6 mm
- Diámetro del Elemento de Refuerzo: 1.8 mm (6/8/12 fibras), 2.0 mm (24 fibras)
- Espesor de Cubierta: 0.8 mm
- Temperatura de Operación: -30 ~ +65 °C
- Temperatura de Instalación: -30 ~ +65 °C
- Temperatura de Almacenamiento: -30 ~ +65 °C
- Atenuación @1310 nm: ≤ 0.35 dB/km
- Atenuación @1383 nm: ≤ 0.35 dB/km
- Atenuación @1550 nm: ≤ 0.21 dB/km
- Atenuación @1625 nm: ≤ 0.23 dB/km
- Diámetro de Campo Modal (MFD) @1310 nm: 9.2 ± 0.4 μm
- Diámetro de Campo Modal (MFD) @1550 nm: 10.4 ± 0.5 μm
- Dispersión Cromática (1288-1339 nm): ≤ 3.5 ps/(nm·km)
- Dispersión Cromática @1550 nm: ≤ 18 ps/(nm·km)
- Longitud de Onda de Dispersión Cero: 1302-1322 nm
- Pendiente de Dispersión Cero: ≤ 0.092 ps/(nm²·km)
- Longitud de Onda de Corte (λcc): ≤ 1260 nm
- PMD (fibra en carrete): ≤ 0.20 ps/√km
- Diámetro de Revestimiento: 125 ± 0.7 μm
- No Circularidad del Revestimiento: ≤ 0.60%
- Error de Concentricidad Núcleo/Revestimiento: ≤ 0.5 μm
- Prueba de Proof Test: ≥ 0.69 GPa (100 kpsi)
