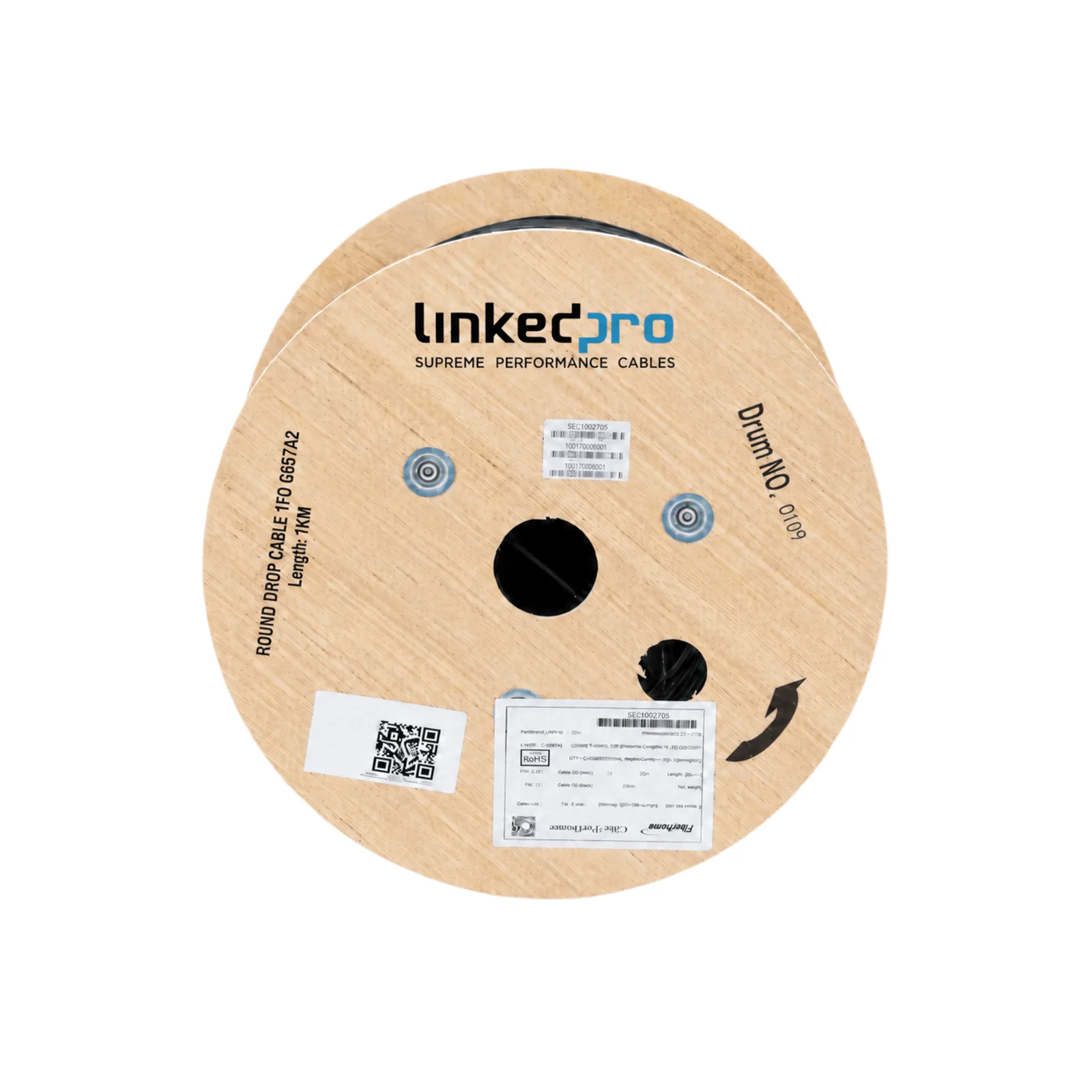

Carrete de 1 Km de Fibra Óptica Tipo Drop Redonda (Figura 0) G.657A2, Monomodo, 1 Hilo, Forro de 3 mm

Name: Carrete de 1 Km de Fibra Óptica Tipo Drop Redonda (Figura 0) G.657A2, Monomodo, 1 Hilo, Forro de 3 mm
Brand: LINKEDPRO
SKU: 255608
Price: 3188.29 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	LPFIG0/1KM
SKU Mercax	255608
Marca	LINKEDPRO
Categoría	Cableado Estructurado › Fibra Óptica › Cable
Peso	11 kg
Clave de producto SAT	26121607

Los datos técnicos completos están en la descripción.

Descripción

Cable de fibra óptica de caída redondo (round drop cable) con una sola fibra monomodo ITU-T G.657A2, diseñado para aplicaciones aéreas y en ducto. La estructura incorpora un buffer ajustado de material LSZH (libre de halógenos y baja emisión de humos) con reforzamiento de hilos de aramida para protección mecánica y resistencia a la tracción. La fibra óptica monomodo G.657A2 ofrece atenuación máxima de 0.36 dB/km a 1310 nm y 0.22 dB/km a 1550 nm, con excelente resistencia a pérdidas por curvatura en radios reducidos, cumpliendo con las recomendaciones ITU-T G.652 y G.657A2. El cable está optimizado para despliegues FTTH (Fiber to the Home) y redes de acceso, con diámetro exterior de 3.0 mm y peso de 8.0 kg/km, operando en un rango de temperatura de -30°C a +65°C. La cubierta exterior LSZH de color negro proporciona protección ambiental y cumplimiento con estándares de seguridad contra incendios.

Características Generales

Tipo de cable: Round Drop Cable (cable de caída redondo)
Fibras: 1 fibra monomodo
Tipo de fibra: ITU-T G.657A2 (Single Mode)
Material de la fibra: Sílice dopada (Doped silica)
Aplicación: Aérea / Ducto (Aerial/Duct)
Vida útil: 20 años
Color de la fibra: Azul (Blue)
Color de la cubierta: Negro (Black)

Características Ópticas

Diámetro del campo modal @1310nm: 8.6 ± 0.4 µm
Diámetro del revestimiento (cladding): 125 ± 0.7 µm
No-circularidad del revestimiento: ≤ 0.5%
Error de concentricidad núcleo/revestimiento: ≤ 0.5 µm
Diámetro del recubrimiento (coating): 245 ± 5 µm
Longitud de onda de corte del cable (λcc): < 1260 nm
Atenuación @1310nm: ≤ 0.36 dB/km
Atenuación @1550nm: ≤ 0.22 dB/km
Longitud de onda de dispersión cero: 1300 ~ 1322 nm
Pendiente de dispersión cero: ≤ 0.091 ps/(nm²·km)
Dispersión cromática @1285~1330nm: ≤ 3.5 ps/(nm·km)
Dispersión cromática @1550nm: ≤ 18.0 ps/(nm·km)
Esfuerzo de prueba mínimo: ≥ 0.69 GPa, 1%
Coeficiente de fatiga (n): ≥ 20

Pérdidas por Curvatura

7.5 mm diámetro, 1 vuelta @1550nm: ≤ 0.5 dB/km
7.5 mm diámetro, 1 vuelta @1625nm: ≤ 1.0 dB/km
10 mm diámetro, 1 vuelta @1550nm: ≤ 0.1 dB/km
10 mm diámetro, 1 vuelta @1625nm: ≤ 0.2 dB/km
15 mm diámetro, 15 vueltas @1550nm: ≤ 0.03 dB/km
15 mm diámetro, 15 vueltas @1625nm: ≤ 0.1 dB/km

Estructura del Cable

Fibra: 1 núcleo, G657A2
Buffer ajustado (Tight buffered): LSZH, color Azul, Diámetro: 0.90 ± 0.05 µm
Elemento de refuerzo: Hilo de aramida (Aramid yarn)
Cubierta (Jacket): Material LSZH, color Negro
Diámetro del cable: 3.0 ± 0.1 mm
Espesor de la vaina: 0.55 ± 0.15 mm
Peso del cable: 8.0 ± 1.0 kg/km

Mecánicas y Ambientales

Tensión máxima (MAT): 700 N
Resistencia a aplastamiento: 220 N/10 cm
Temperatura de operación: -30°C ~ +65°C

Pruebas y Estándares

Resistencia a la tracción: IEC 60794-1-E1 (Carga: 55 m, tiempo de carga: 10 min, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)
Prueba de aplastamiento: IEC 60794-1-E3 (Carga: 2200 N, placa: 100×100 mm, tiempo de carga: 5 min, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)
Prueba de impacto: IEC 60794-1-E4 (Radio: 12.5 mm, carga de impacto: 1 J, altura de impacto: 1 m, 3 puntos, 5 veces por ciclo, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)
Flexión repetida: IEC 60794-1-E11A (Carga: 20 × diámetro del cable, N° de ciclos: 30, L = 1.0 m, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)
Torsión: IEC 60794-1-E7 (Longitud de prueba: 2 m, carga: 20 N, ángulo de torsión: ±180°, N° de ciclos: 10, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)
Penetración de agua: IEC 60794-1-2-F5 (Temperatura: 20 ± 5°C, longitud de cable: 3 m, altura de agua: 1 m, duración: 24 h, sin penetración de agua)
Ciclado de temperatura: IEC 60794-1-F1 (Pasos de temperatura: +20°C → -20°C → +65°C → +20°C, 12 h por paso, N° de ciclos: 2, cambio de pérdida ≤ 0.1 dB @1550nm, sin daño a cubierta ni elementos internos)

Empaque y Marcado

Tipo de empaque: En cartón, bobinado en carrete de madera
Longitudes estándar: 1,000 m o 2,000 m
Fijación de extremos: Los extremos del cable se aseguran firmemente al carrete para evitar aflojamiento en tránsito o durante operaciones de instalación
Embalaje individual: Cada carrete se embala en caja de cartón individual

Estándares de Referencia

ISO 9001 - Quality Management Systems
ISO 14001 - Environmental Management Systems
IEC 60793-1 - Optical fiber Part 1: Generic specifications
IEC 60793-2 - Optical fiber Part 2: Product specifications
IEC 60794-4 - Aerial optical cables along electrical power lines
IEC 60794-1-2 - Basic optical cable test procedures
EIA/RS-359 - Color code of fiber optic cables
ITU-T G.650 - Definition and test methods for single-mode fibers
ITU-T G.652 - Characteristics of single-mode optical fiber cable
ITU-T G.655 - Characteristics of non-zero dispersion shifted single-mode optical fiber cable
