Carrete de 2 Km de Fibra Óptica Aérea Mini Figura 8 G.657A2 Tipo Drop, Monomodo de 1 Hilo (Unifibra), Color Negro, Span 80

Name: Carrete de 2 Km de Fibra Óptica Aérea Mini Figura 8 G.657A2 Tipo Drop, Monomodo de 1 Hilo (Unifibra), Color Negro, Span 80
Brand: LINKEDPRO
SKU: 256547
Price: 4469.65 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	LP-FIG8/2KM
SKU Mercax	256547
Marca	LINKEDPRO
Categoría	Cableado Estructurado › Fibra Óptica › Cable
Peso	21 kg
Clave de producto SAT	26121607

Los datos técnicos completos están en la descripción.

Descripción

Cable de fibra óptica plano para exteriores diseñado para aplicaciones de drop y despliegue aéreo en redes de telecomunicaciones. Construcción con fibra monomodo ITU-T G.657A2 de alto rendimiento, optimizada para instalaciones con curvaturas pronunciadas gracias a su baja pérdida por flexión. La arquitectura incorpora miembro de resistencia en FRP (Fibra de Vidrio Reforzada con Polímero) dual de 2×0.50 mm y alambre mensajero de acero fosfatado de 1.0 mm para soporte estructural en tramos aéreos. La cubierta exterior en material LSZH (bajo humo y cero halógenos) proporciona retardancia a la llama y seguridad en caso de incendio. Cumple con estándares internacionales IEC 60794-4 para cables ópticos aéreos y está diseñado para soportar cargas de tensión de 600N a corto plazo y 300N a largo plazo, con resistencia a aplastamiento de 2200N/10cm en instalación. Aplicaciones profesionales incluyen despliegue FTTH (Fiber to the Home), redes de acceso de banda ancha, y distribución óptica en entornos urbanos y rurales.

Características Generales

Tipo de fibra: Monomodo ITU-T G.657A2
Número de fibras: 1 fibra
Color de fibra: Azul
Miembro de resistencia: FRP 2×0.50 mm
Alambre mensajero: Acero fosfatado 1.0 mm
Cubierta: LSZH (bajo humo, cero halógenos), color negro
Radio de curvatura mínimo dinámico: 30 mm
Diámetro del cable (nominal): 2.0 (±0.1) mm × 5.0 (±0.2) mm
Peso aproximado: 20 kg/km
Longitud estándar: 2000 m por carrete
Empaque: Carrete de madera en caja de cartón individual

Características Ópticas de la Fibra

Material de la fibra: Sílice dopada
Diámetro de campo modal @1310nm: 8.6±0.4 μm
Diámetro del revestimiento: 125±0.7 μm
No-circularidad del revestimiento: ≤0.5%
Error de concentricidad núcleo/revestimiento: ≤0.5 μm
Diámetro del recubrimiento: 245±5 μm
Longitud de onda de corte del cable (λcc): <1260 nm
Atenuación @1310nm: ≤0.36 dB/km
Atenuación @1550nm: ≤0.22 dB/km
Longitud de onda de dispersión cero: 1300~1322 nm
Pendiente de dispersión cero: ≤0.091 ps/(nm²·km)
Dispersión cromática @1285~1330nm: ≤3.5 ps/(nm·km)
Dispersión cromática @1550nm: ≤18.0 ps/(nm·km)
Esfuerzo de prueba mínimo: ≥0.69 GPa, 1%
Coeficiente de fatiga (n): ≥20

Pérdida por Flexión y Mecánicas

Pérdida por flexión 7.5mm ø, 1 vuelta @1550nm: ≤0.4 dB/km
Pérdida por flexión 7.5mm ø, 1 vuelta @1625nm: ≤0.8 dB/km
Pérdida por flexión 10mm ø, 1 vuelta @1550nm: ≤0.1 dB/km
Pérdida por flexión 10mm ø, 1 vuelta @1625nm: ≤0.2 dB/km
Pérdida por flexión 15mm ø, 15 vueltas @1550nm: ≤0.03 dB/km
Pérdida por flexión 15mm ø, 15 vueltas @1625nm: ≤0.1 dB/km
Resistencia a aplastamiento (instalación): 2200 N/10 cm
Resistencia a aplastamiento (operación): 1000 N/10 cm
Carga de tensión máxima (corto plazo): 600 N
Carga de tensión máxima (largo plazo): 300 N

Pruebas de Rendimiento

Resistencia a la tracción (IEC 60794-1-E1): Carga: 600N, duración: 1 min, cambio de pérdida ≤0.04 dB @1550nm, sin daño en cubierta ni elementos internos
Prueba de aplastamiento (IEC 60794-1-E3): Placa 100×100mm, duración: 1 min, cambio de pérdida ≤0.04 dB @1550nm, sin daño en cubierta ni elementos internos
Prueba de impacto (IEC 60794-1-E4): Radio: 12.5mm, carga: 1J, 3 puntos de impacto, 1 impacto por punto, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
Prueba de flexión repetida (IEC 60794-1-E6): Radio de curvatura: diámetro del cable, 30 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
Prueba de torsión (IEC 60794-1-E7): Longitud: 2m, carga: 20N, ángulo de torsión: ±180°, 5 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos
Prueba de curvatura (IEC 60794-1-E11A): Radio del mandril: 30r, 4 vueltas, 3 ciclos, cambio de pérdida ≤0.1 dB @1550nm, sin daño en cubierta ni elementos internos

Estándares y Certificaciones

ISO 9001: Sistemas de Gestión de Calidad
ISO 14001: Sistemas de Gestión Ambiental
IEC 60793-1: Fibra óptica Parte 1: Especificaciones genéricas
IEC 60793-2: Fibra óptica Parte 2: Especificaciones de producto
IEC 60794-4: Cables de fibra óptica – Parte 4: Especificación seccional – Cables ópticos aéreos a lo largo de líneas eléctricas
IEC 60794-1-2: Cables de fibra óptica Parte 1-2: Especificación genérica, procedimientos básicos de prueba
EIA/RS-359: Código de color de cables de fibra óptica
ITU-T G.650: Definición y métodos de prueba para parámetros relevantes de fibras monomodo
ITU-T G.657A2: Características de cable de fibra óptica monomodo
ITU-T G.655: Características de fibra óptica monomodo de dispersión desplazada no nula

Contenido del Paquete

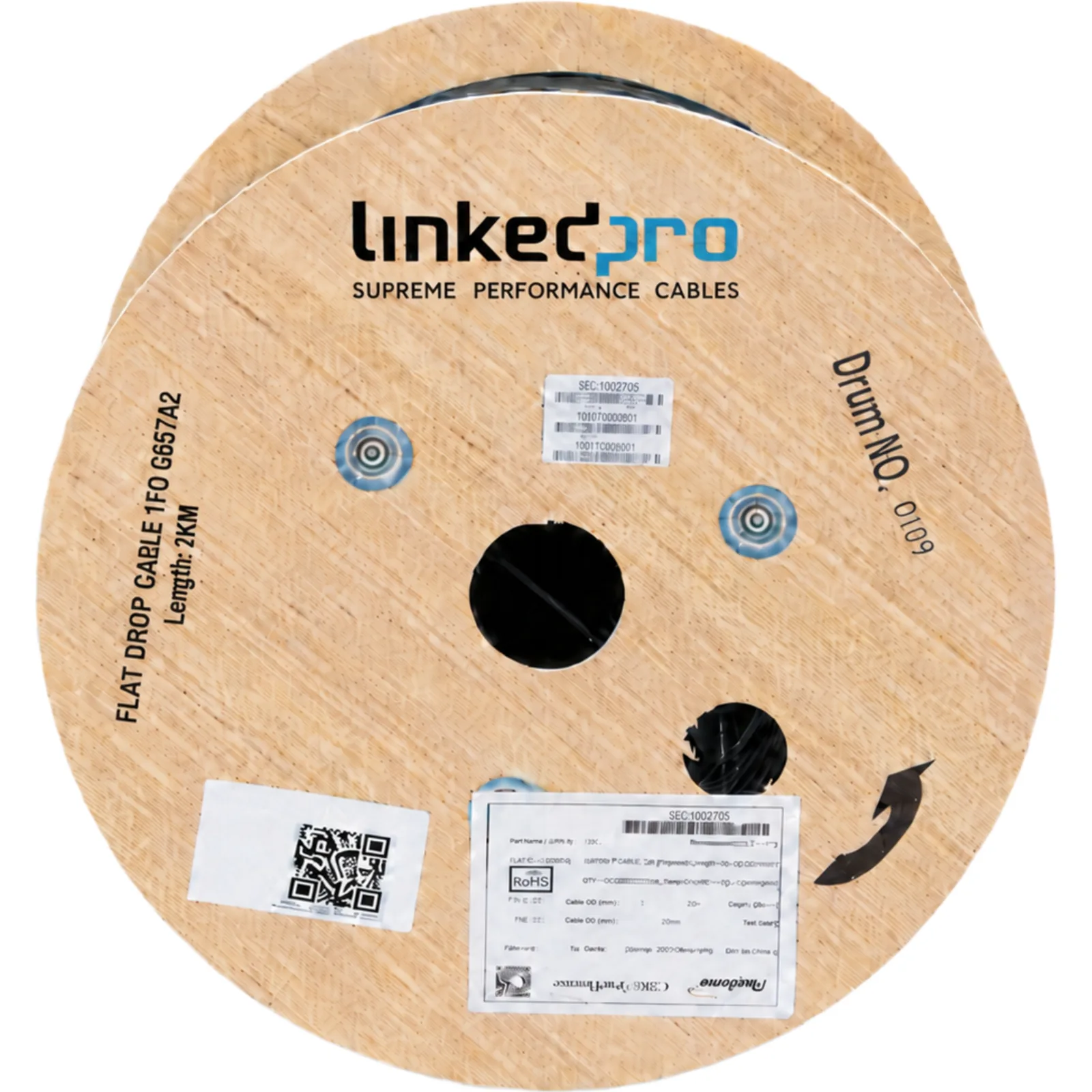

Cable en carrete de madera
Caja de cartón individual de protección
Extremos del cable asegurados al carrete para prevención de aflojamiento

*Longitud estándar: 1000 metros por carrete. Los extremos del cable se aseguran firmemente al carrete para evitar que el cable se afloje durante el transporte o las operaciones de colocación.
