Fuente de Alimentación Industrial Trifásica 960W / Rango de Entrada 340 ~ 550VAC / Ancho 110mm / PFC Activo / Eficiencia 94.5% / Protecciones Completa / Montaje en Riel DIN / Corriente Compartida hasta 3840W

Name: Fuente de Alimentación Industrial Trifásica 960W / Rango de Entrada 340 ~ 550VAC / Ancho 110mm / PFC Activo / Eficiencia 94.5% / Protecciones Completa / Montaje en Riel DIN / Corriente Compartida hasta 3840W
Brand: MEANWELL
SKU: 260094
Price: 6217.08 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	TDR96048
SKU Mercax	260094
Marca	MEANWELL
Categoría	Energía y Climatización › Fuentes de Poder › Fuentes de Uso Industrial / Riel DIN
Peso	2.47 kg
Clave de producto SAT	46171612

Los datos técnicos completos están en la descripción.

Descripción

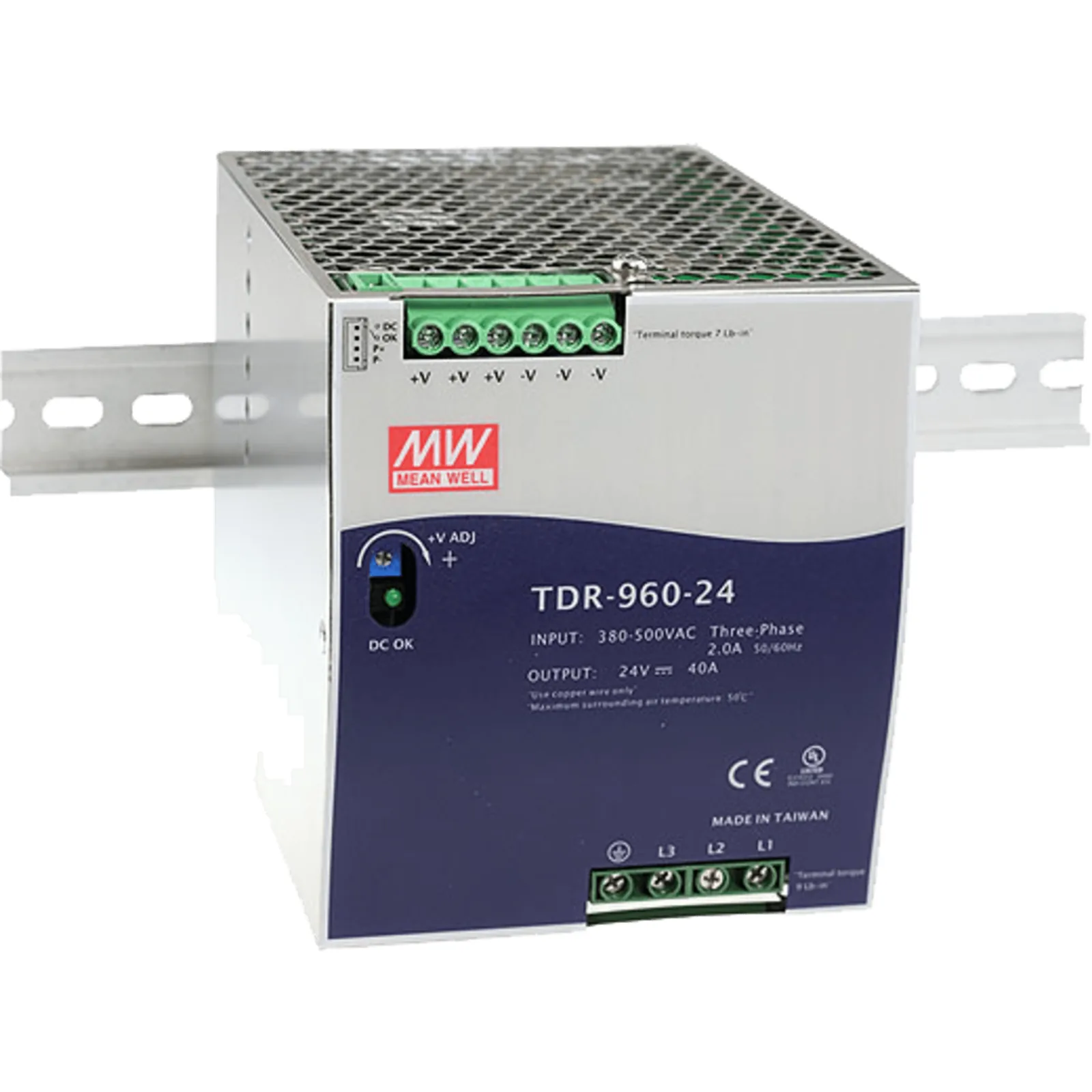

Mean Well modelo: TDR-960-24 / TDR-960-48

La serie Mean Well TDR-960 es una fuente de alimentación industrial trifásica de 960W de alto rendimiento, diseñada para aplicaciones profesionales que requieren alta confiabilidad y eficiencia. Con un rango de entrada trifásico de 340 a 550VAC (con posibilidad de operación bifásica), incorpora una función PFC activa que cumple con BS EN/EN61000-3-2, logrando una eficiencia de hasta 94.5% y minimizando la disipación de potencia. Su diseño compacto de solo 110 mm de ancho permite la instalación en riel DIN TS-35/7.5 o 15, ideal para gabinetes de control industrial. Incluye protecciones completas contra cortocircuito, sobrecarga, sobretensión y sobretemperatura, así como un circuito limitador de corriente constante integrado y enfriamiento por convección de aire libre. La función de corriente compartida permite conectar hasta 4 unidades en paralelo para alcanzar una potencia total de 3840W (3+1), ofreciendo redundancia y escalabilidad. Con certificaciones UL508 (equipo de control industrial) y cumplimiento de inmunidad industrial BS EN/EN61000-6-2, esta fuente es adecuada para entornos exigentes como automatización de fábricas, maquinaria pesada y sistemas de distribución de energía.

Características Generales

Entrada Trifásica: 340 ~ 550VAC (operación bifásica posible)
Ancho Compacto: Solo 110 mm
PFC Activo: Cumple BS EN/EN61000-3-2
Eficiencia: Hasta 94.5%
Protecciones: Cortocircuito / Sobrecarga / Sobretensión / Sobretemperatura
Enfriamiento: Por convección de aire libre
Montaje: Riel DIN TS-35/7.5 o 15
Corriente Compartida: Hasta 3840W (3+1)
Contacto de Relé DC OK: Integrado
Garantía: 3 años

Desempeño

Modelo TDR-960-24: 24V / 40A / 960W
Modelo TDR-960-48: 48V / 20A / 960W
Rizado y Ruido (max.): 180mVp-p (24V) / 250mVp-p (48V)
Rango de Ajuste de Voltaje: 24 ~ 28V (24V) / 48 ~ 55V (48V)
Tolerancia de Voltaje: ±1.0%
Regulación de Línea: ±0.5%
Regulación de Carga: ±1.0%
Tiempo de Encendido y Subida: 1000ms, 100ms/400VAC (24V) / 800ms, 100ms/500VAC (48V) a plena carga
Tiempo de Retención (Typ.): 12ms / 400VAC (24V) / 14ms / 500VAC (48V) a plena carga
Eficiencia (Typ.): 94% (24V) / 94.5% (48V)
Factor de Potencia (Typ.): PF ≥0.88/400VAC, PF ≥0.86/500VAC a plena carga
Corriente AC (Typ.): 2A/400VAC, 1.4A/500VAC
Corriente de Irrupción (Typ.): 60A (arranque en frío)
Corriente de Fuga: <3.5mA / 530VAC
MTBF: 647.1k hrs min. Telcordia SR-332; 59.5k hrs min. MIL-HDBK-217F (25°C)

Protecciones

Sobrecarga: 105 ~ 130% de la potencia nominal; limitación de corriente constante, apagado después de 3 seg., reinicio por reencendido
Sobretensión: 29 ~ 33V (24V) / 57 ~ 65V (48V); apagado de voltaje de salida, reinicio por reencendido
Sobretemperatura: Apagado de voltaje de salida, recuperación automática al bajar la temperatura
Contacto de Relé DC OK (max.): 60Vdc/0.3A, 30Vdc/1A, 30Vdc/0.5A (carga resistiva)

Físicas y Eléctricas

Alimentación: Trifásica 340 ~ 550VAC (480 ~ 780VDC), 47 ~ 63Hz
Dimensiones: 110 * 125.2 * 150 mm (An * Al * Pr)
Peso: 2.47 kg (unidad); 6 piezas/15.8 kg/1.47 CUFT
Temp. Operación: -30 ~ +70°C (consultar curva de reducción)
Humedad Operación: 20 ~ 95% HR sin condensación
Temp. Almacenamiento: -40 ~ +85°C, 10 ~ 95% HR sin condensación
Coeficiente de Temperatura: ±0.03%/°C (0 ~ 50°C)
Vibración: Componente: 10 ~ 500Hz, 2G, 10 min./ciclo, 60 min. cada eje X, Y, Z; Cumple IEC60088-2-6
Aislamiento: IP-O/P: 3KVAC; IP-FG: 0.5KVAC; IP-O/P: 0.5KVAC; IP-DC OK: 0.5KVAC
Resistencia de Aislamiento: IP-O/P, IP-FG >100M Ohm / 500VDC / 25°C / 70% HR
Seguridad: UL508, A8N25263288.1, BIS S131252 (solo 24V), EAC TP TC 004, IEC603288-1 CB (SIQ), diseño referente a BS EN/EN62388-1
EMC Emisión: Cumple BS EN/EN55032 (DISPR32), BS EN/EN61204-3 Clase B, BS EN/EN61000-3-2,3, EAC TP TC 020
EMC Inmunidad: Cumple BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN65035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, nivel industrial pesado, EAC TP TC 020

Contenido del Paquete

Fuente de alimentación TDR-960 (modelo según voltaje)
Conector de control CN205 (DINKLE ECH250R-04P o equivalente) con conector de acoplamiento (DINKLE ESC250V-04P o equivalente) incluido en el paquete individual
Manual de funciones

Documentación

✉️ Manual de Funciones (incluido)

Accesorios

☍ Conector de control CN205 (incluido)
